Sección 3
ELEMENTOS PRINCIPALES Y CONTROLES
ELEMENTOS PRINCIPALES Y CONTROLES

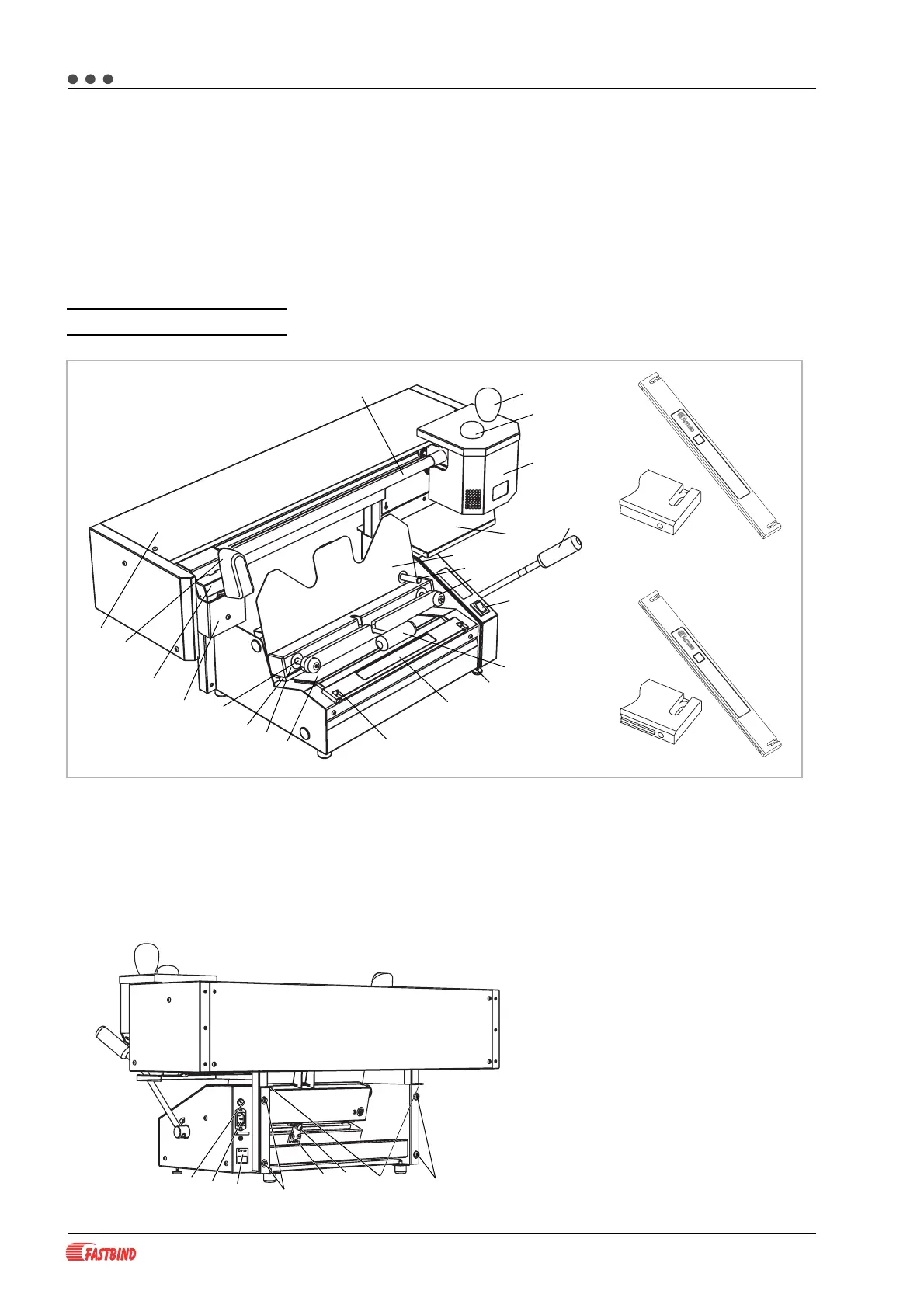

Vista Rápida de la Máquina
Herramienta de presión del lomo para
tapa blanda S
Herramienta de presión del lomo para tapa dura H
Tornillos de ajuste de la altura del riel
Tornillos de seguridad del riel
Ajuste del ángulo del soporte giratorio (soporte abajo)
Ajuste del ángulo del soporte giratorio (soporte arriba)
Etiqueta de identidad con numero de serie
Conector principal
Lleva-fusible con fusible: 230V 6.3 A (T)
23.
24.
25.
26.
27.
28.
29.
1.
2.
3.
4.
5.
6.
7.
8.
Guía del aplicador
Perilla de mano
Tapón del recipiente
Aplicador del adhesivo
Colector de gotas con bandeja de recolección
Soporte giratorio
Guía del papel (tapa blanda y dura)
Perilla y varilla soporte
Manivela de funcionamiento
Interruptor principal
Manivela de sujeción
Pie de nivelar
Herramienta de Presión de lomo
Transmisión de leva de la Herramienta
de presión del lomo
Plataforma de posicionamiento
Barra de prensado
Soporte trasero
Abrazadera de la varilla guía
Raspador
Cubierta de los elementos de ajuste
Manivela del raspador
Riel
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
