*Looking into HMI Device
PIN#
COM3
(RS-422/RS-485)
1
2
3
ISO_GND
4
RX+
5
RX-
6
TX+
7
TX-
P5070S/P5070N/P5070N1/P5102N/P5102N1
HMI COM3
PLC RS422 Port
5 RX-
SDB
4 RX+
SDA
7 TX-
RDB
6 TX+
RDA
3 ISO_GND
SG

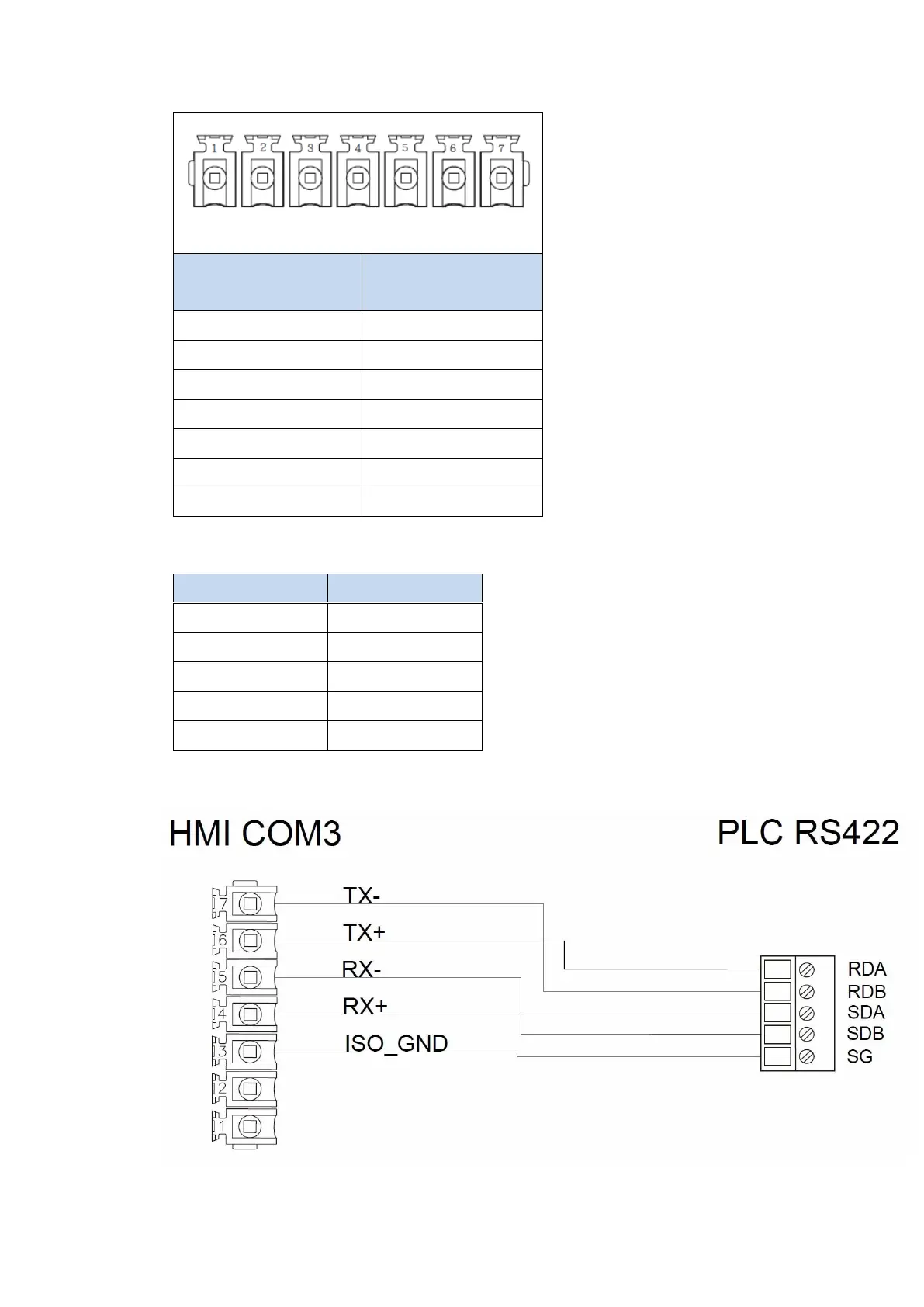

Wiring Diagrams:P5070S/P5070N/P5070N1/P5102N/P5102N1
