18
Advertencia:
Este tipo de cajón requiere que se retire la rejilla trasera antigua y
se instale la rejilla nueva incluida con el producto. Si no se instala
esta rejilla trasera en el cajón mural, el acondicionador de aire no
funcionará de manera correcta y se anulará la garantía.
1. Retire los tornillos que sujetan la rejilla antigua al cajón mural.
2. Retire la rejilla antigua.
3. Limpie toda la suciedad.

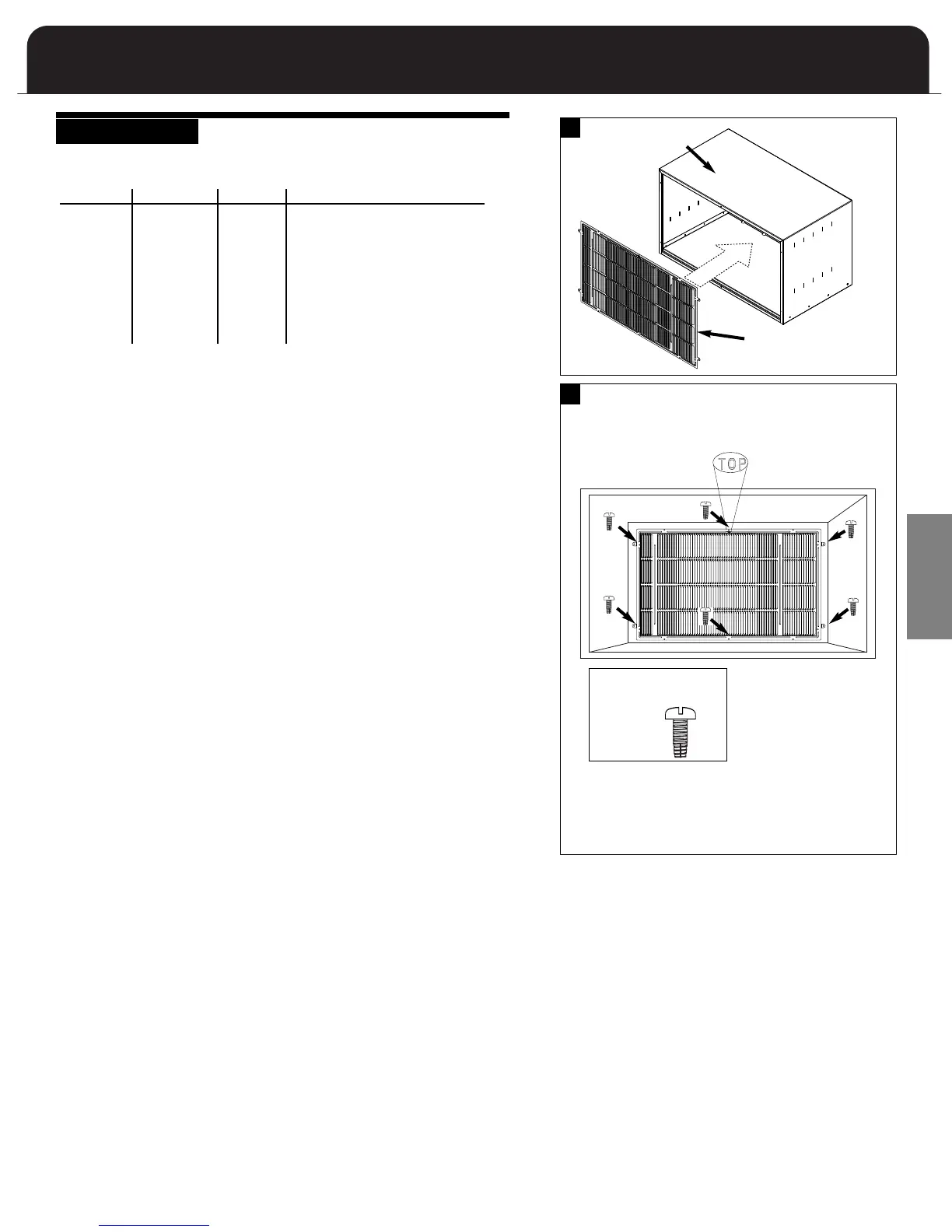

4. Inserte la rejilla nueva en el cajón.(Fig. 4)
Nota: Asegúrese de que la palabra "Top" pueda leerse desde el
interior de la habitación.
(Fig. 5)
5. Asegure la rejilla en el cajón empujando los seis (6) sujetadores
de plástico (provistos) a través de los agujeros de la rejilla hacia
el cajón. (Fig. 5)
S
ection A

4
5
Vista desde el interior de
la habitación
D
imensiones
Fabricante del Cajón
Mural
Ancho AltoProfundidad
26 3/4” 15” 15 3/4”
Fedders
26 3/4” 15” 15 3/4” Maytag
25 1/2” 22 9/16” 15 5/8” Whirlpool
25 1/2” 19” 15 5/8” Sears
2
5 1/2” 22 9/16” 15 5/8”
S
ears
26 3/4” 15” 15 3/4” Emerson Quiet Kool
25 1/2” 19” 15 5/8” Whirlpool
# 8-32 self tapping
Phillips head screws
(6 pieces)
Note: Asegúrese de que la palabra
"T
op", estampada en la rejilla
trasera, pueda leerse desde el
interior de la habitación.
C
ajón mural
Rejilla
E
S
P
A
Ñ
O
L
