30
Avertissement :
Avec ce type de manchon, vous devez enlever la grille arrière exis-
tante et installer la nouvelle grille, fournie avec l’appareil. Si cette
grille arrière n’est pas installée dans le manchon mural, votre
appareil ne fonctionnera pas correctement et la garantie sera ren-
due nulle.

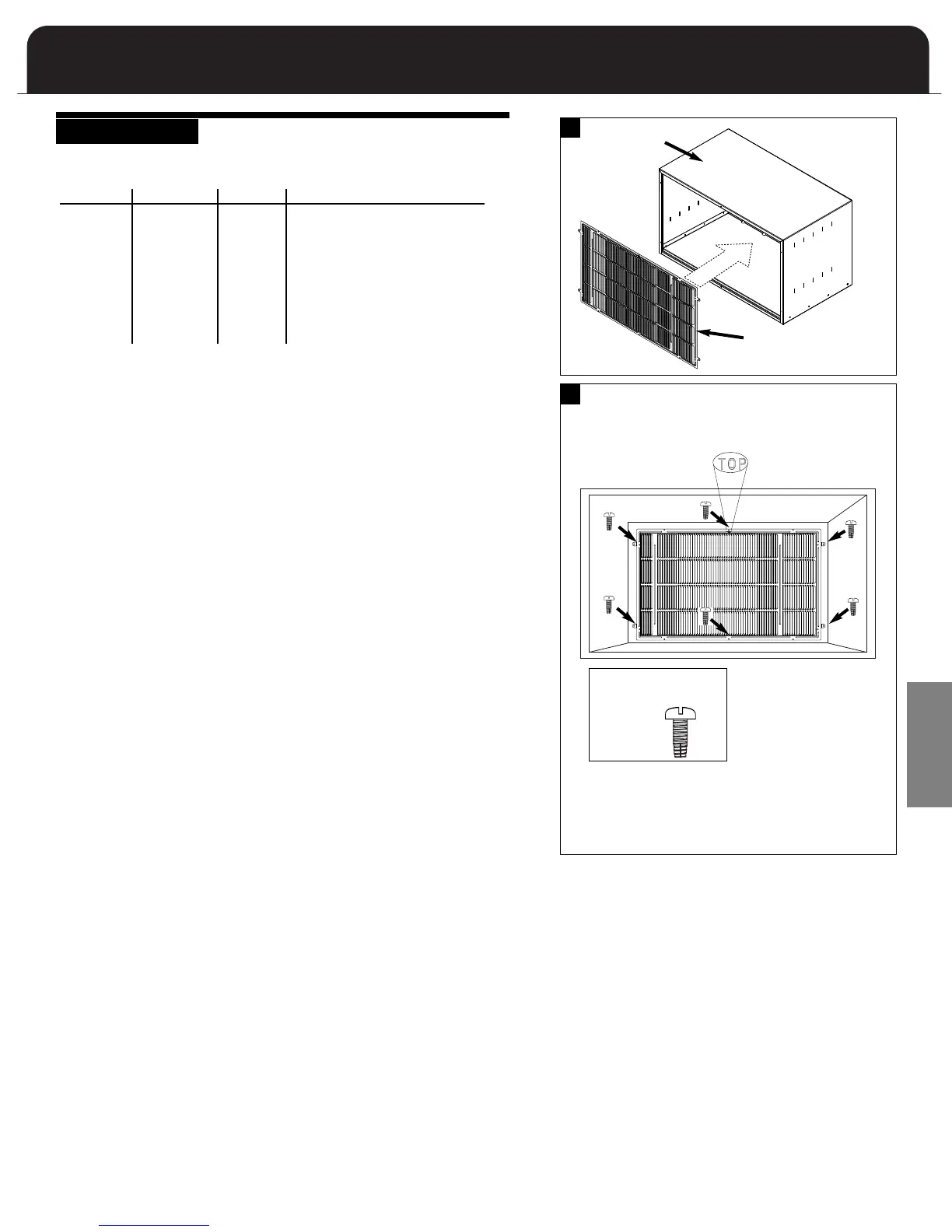

1. Retirez les vis qui retiennent la grille existante au manchon mural.
2. Retirez la grille.
3. Enlevez les débris s’il y en a.
4. Insérez la nouvelle grille dans le manchon. Remarque : Assurez-
vous que le mot « Top » est lisible à partir de l’intérieur de la
pièce.
5. Fixez la grille au manchon en enfonçant les six (6) fixations
plastiques (fournies) dans les trous de la grille et ceux du
manchon (figure 5).
S
ection A

4
5
Vue de la pièce
Dimensions
Fabricant du
manchon mural
26 3/4” 15” 15 3/4” Fedders
26 3/4” 15” 15 3/4” Maytag
25 1/2” 22 9/16” 15 5/8” Whirlpool
25 1/2” 19” 15 5/8” Sears
2
5 1/2” 22 9/16” 15 5/8”
S
ears
26 3/4” 15” 15 3/4” Emerson Quiet Kool
25 1/2” 19” 15 5/8” Whirlpool
M
anchon mural
Grille arrière
Vis taraudeuses
Phillips n° 8-32
(6 pièces)
Remarque : Assurez-vous que le
mot «T
op » est lisible à partir
de l’intérieur de la pièce.
L
argeur
Profondeur
Hauteur
