Identification
Montage
ID CPR50.10-E
FEIG ELECTRONIC GmbH
Seite 7 von 31
M90701-7de-ID-B.doc
D E U T S C H
3.
Montage und Anschluss
Der Reader ist für die Wandmontage auf 60 mm Unterputzdosen oder für Aufputzmontage vorge-
sehen.
HINWEISE:
Der Reader sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter
(Armierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Re-
duzierung der Lesereichweite bewirken.
Bei der Montage auf Metalloberfläche sollte die Montage mit dem Aufputzadapter erfol-
gen, damit ein ausreichender Abstand zwischen Leser und Metalloberfläche hergestellt
ist.
Beim Einbau des Readers in einen Metallrahmen ist darauf zu achten, dass ein Mindest-
abstand vom ca. 25mm zum Reader eingehalten wird.
Geschlossene Metallrahmen müssen an einer Stelle unterbrochen werden.
Der räumliche Abstand zu benachbarten Readern gleicher Bauart sollte 30 cm nicht un-
terschreiten.
Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglich-
keit geprüft werden.
EMV-Beeinflussung über Zuleitungen oder magnetische Felder können die Kommunika-
tion zwischen dem Gerät und Transpondern beeinflussen.
X1
1

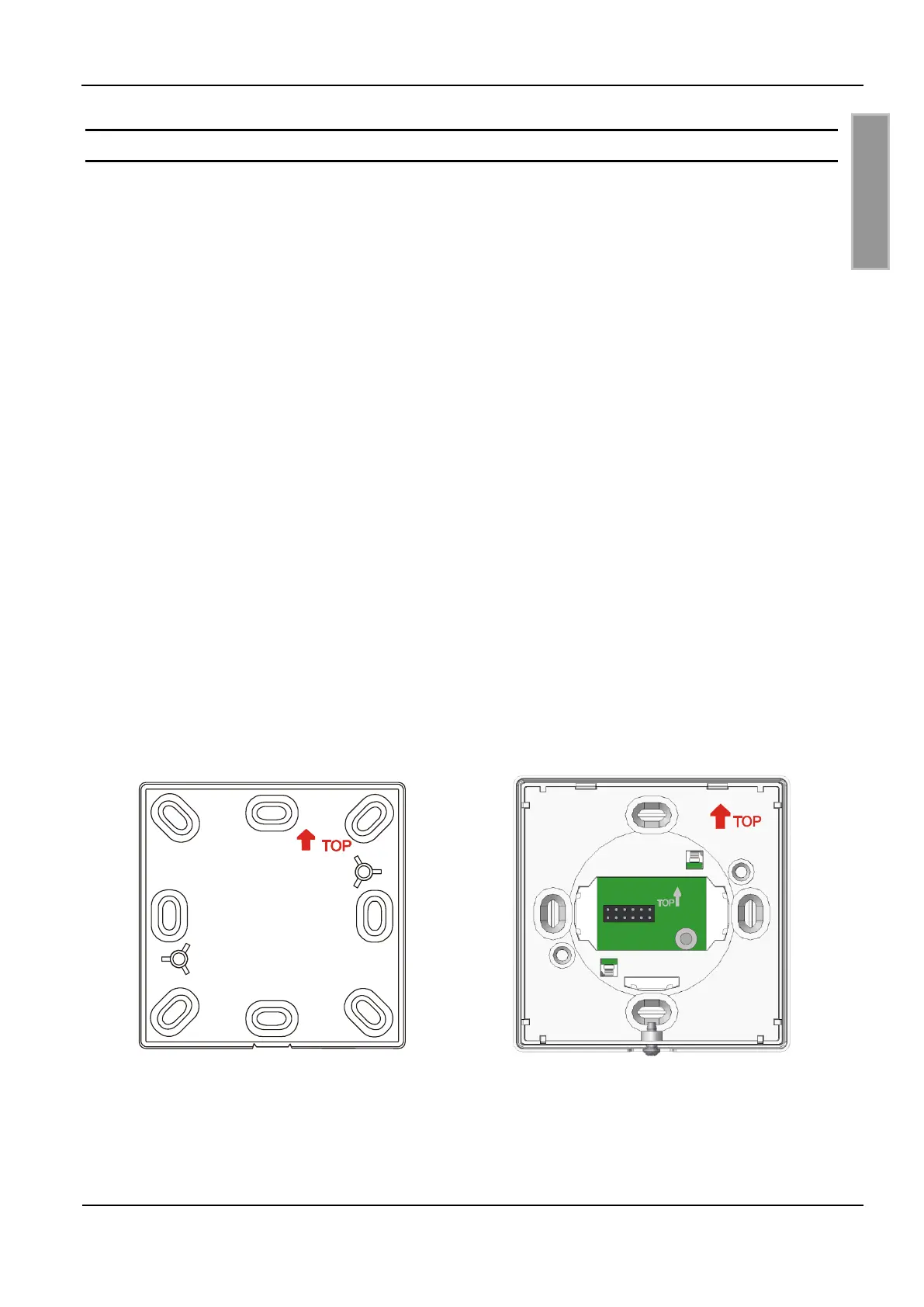

Abbildung 1: Aufputzadapter
Montageausrichtung,
( TOP) nach oben
Abbildung 2: Unterputzgehäuse
Montageausrichtung,
( TOP) nach oben
