Feig Electronic ID CPR50.10-E - Anschluss des Adapter Board; LSA Anschluss X2 für TCP;IP Verbindung

Identification
Montage
ID CPR50.10-E
FEIG ELECTRONIC GmbH
Seite 9 von 31
M90701-7de-ID-B.doc
D E U T S C H
3.1.
Anschluss des Adapter Board
Der Anschluss des ID CPR50.10-E erfolgt über die Adapter Platine, die im Readergehäuse einge-
rastet wird.

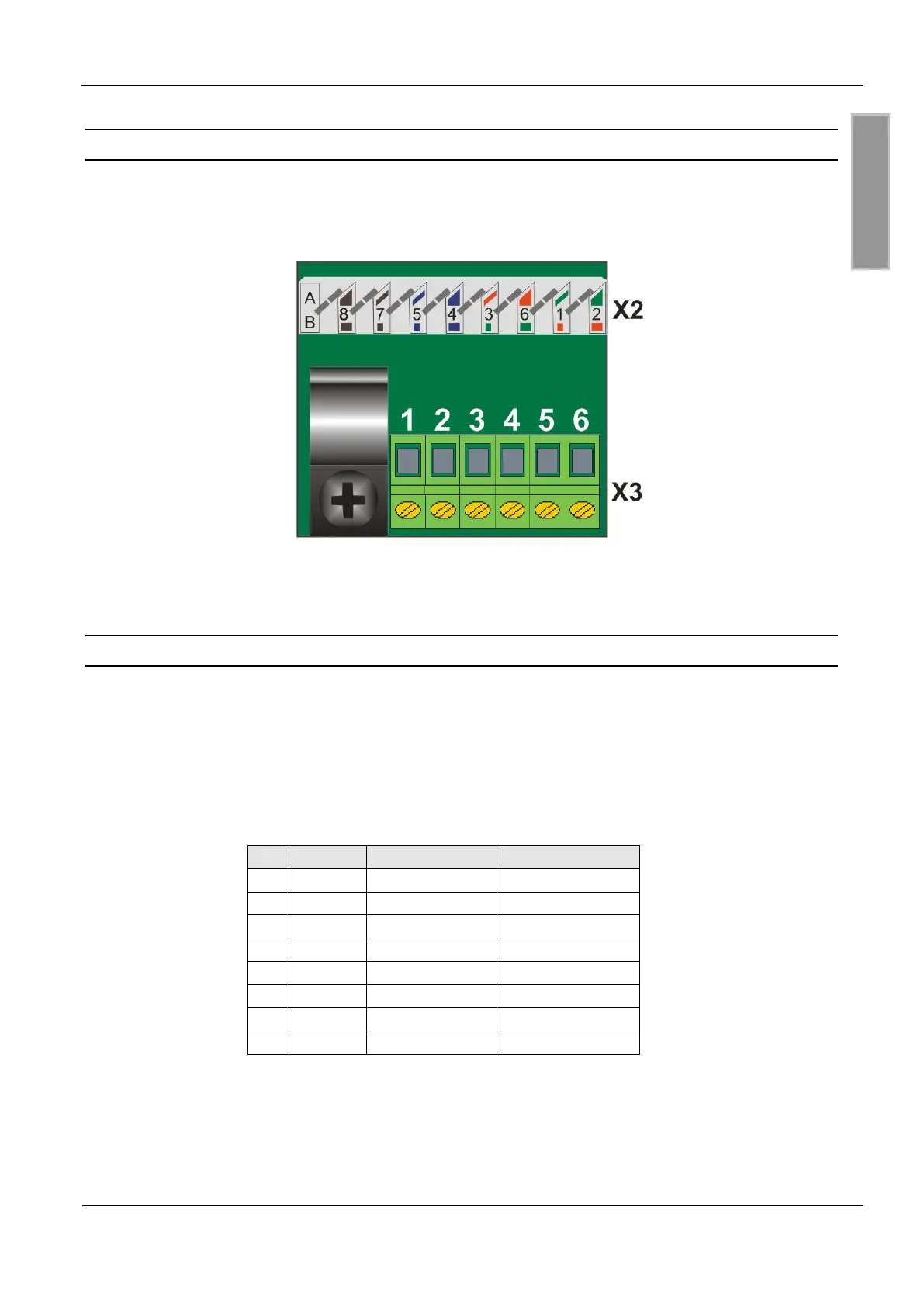

Abbildung 6: ID CPR50.10-E Adapter Platine mit LSA Anschlussleiste X2
3.1.1.
LSA Anschluss X2 für TCP/IP Verbindung
Der Anschluss des ID CPR50.10-E an das Ethernet und das PoE Netzteil erfolgt über den LSA
Anschluss X2. Für das Auflegen der CAT-5 Kabel auf der LSA Anschlussleiste ist ein entspre-
chendes LSA-Auflegewerkzeug (punch down tool) zu verwenden.
Es gibt bei CAT-5 zwei Belegungen EIA/TIA T568A und EIA/TIA T568B. Die entsprechende Farb-
codierung ist in der folgenden Tabelle dargestellt.
X2
Signal
EIA/TIA T568A
EIA/TIA T568B
1
Tx D1+
Weiß/Grün
Weiß/Orange
2
Tx D1-
Grün
Orange
3
Rx D2+
Weiß/Orange
Weiß/Grün
4
BI D3+
Blau
Blau
5
BI D3-
Weiß/Blau
Weiß/Blau
6
Rx D2-
Orange
Grün
7
BI D4+
Weiß/Braun
Weiß/Braun
8
BI D4-
Braun
Braun
Tabelle 1 Belegung des LSA Anschluss X2
Hinweis
 Bei einer strukturierten Verkabelung muss mindestens ein Kabel der Kategorie STP
CAT5 verwendet werden. Dies garantiert einen problemlosen Betrieb bei 10 Mbps oder
100 Mbps.
