Identification
Montage
ID CPR50.10-E
FEIG ELECTRONIC GmbH
Seite 8 von 31
M90701-7de-ID-B.doc
D E U T S C H
1. Montageort auswählen:
Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen.
2. Anschluss:
siehe Kapitel: 3.1. Anschluss des Adapter Board
3. Wandmontage:
 Anschlussplatine von hinten in das Gehäuseunterteil einrasten (siehe: Abbildung 3).
 Gehäuseunterteil auf der Wand verschrauben.
Montagerichtung  TOP beachten, siehe Kapitel: 3. Montage
 Gehäuseoberteil gerade auf das Gehäuseunterteil aufstecken und einrasten.
Stiftleiste X1 der Leserelektronik sauber in Buchsenleiste X1 der Anschlussplatine (1)
einführen! Siehe Abbildung 4: Gehäusedeckel stecken
 Gehäuse von unten mit Schraube Torx 3x8 mm (Torx T10) verschließen.
 Schutzfolie von Frontscheibe entfernen.
88
B
A
7
8
5 4 3 64 1 2
X3
X2
(1)

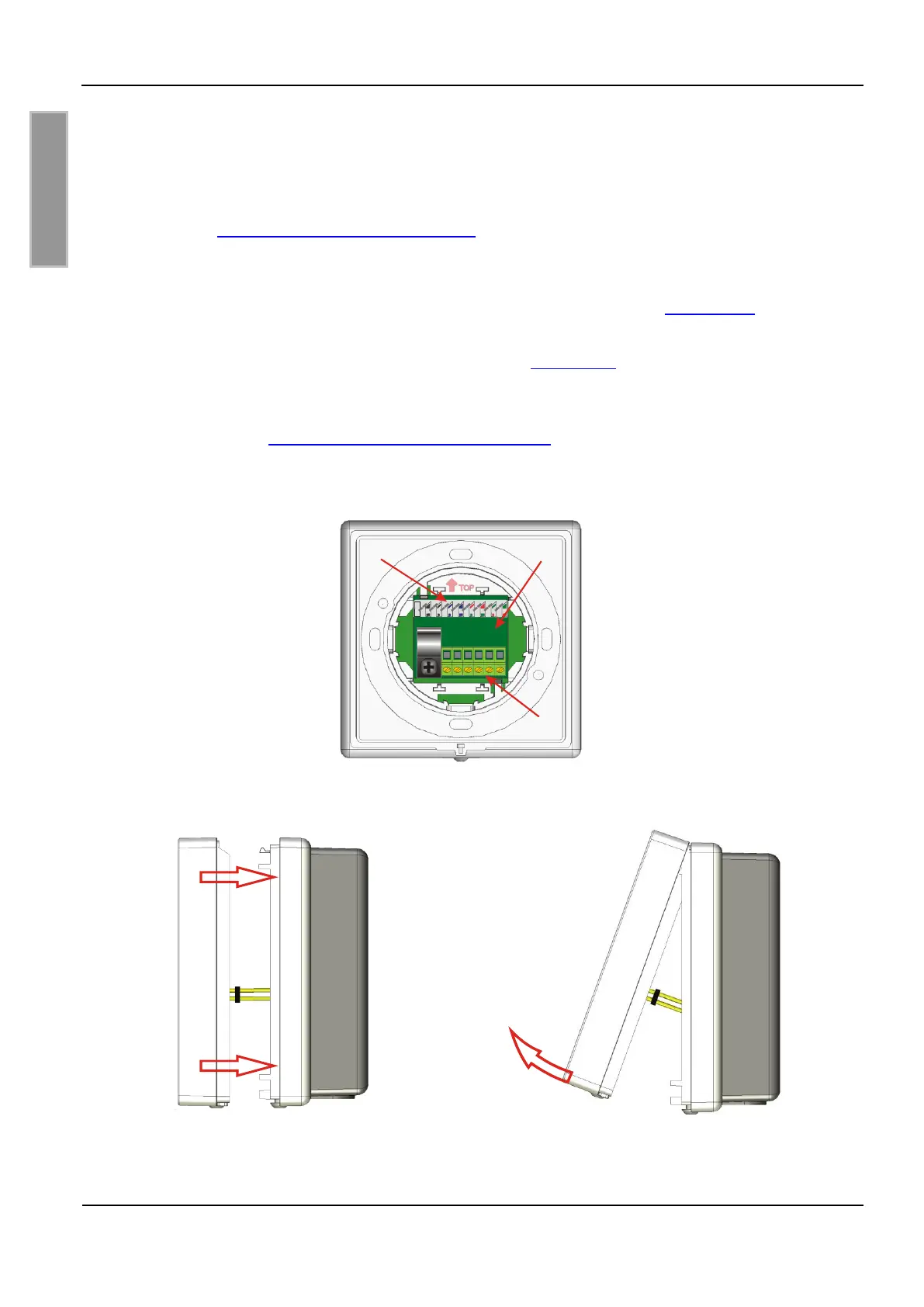

Abbildung 3: Rückansicht mit eingerasteter Anschlussplatine (1)
Abbildung 4: Gehäusedeckel stecken
Abbildung 5: Gehäusedeckel öffnen
