7 Hinweise für die Verlegung der Induktionsschleifen
 Die Induktionsschleifen müssen mit einem Abstand von mindes-
tens 15 cm zu unbeweglichen und mindestens 1 m zu beweglichen
metallischen Gegenständen verlegt werden. Der Abstand zur Ober-
fläche des endgültigen Straßenbelages sollte nicht mehr als 5 cm
betragen.
 Das Schleifenkabel muss auf jeden Fall getrennt von Versorgungs-
leitungen verlegt werden.
 Als Schleifenkabel sollte ein normales einpoliges Kabel mit einem
Querschnitt von 1,5 mm² verwendet werden.
 Bei Erdverlegung muss das Kabel über eine geeignete Isolierung
verfügen. Wird Heißvergussmasse verwendet, ist auf eine ausrei-
chende Temperaturfestigkeit des Kabels zu achten.

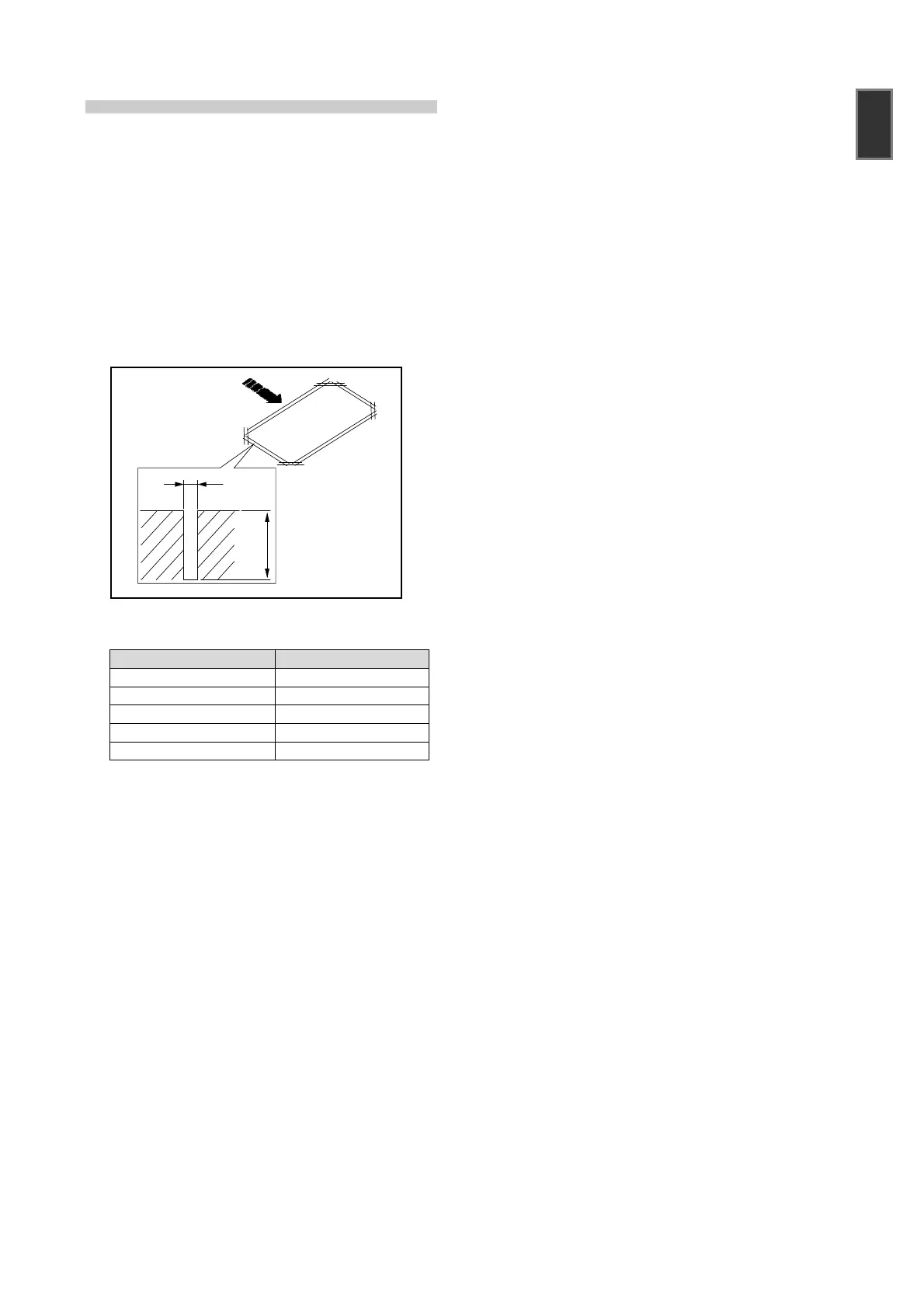

 Vorzugsweise werden Induktionsschleifen quadratisch oder recht-
eckig ausgeführt. Ist keine Verwendung von Fertigschleifen mög-
lich, erfolgt die Verlegung, wie in der Abbildung unten dargestellt, in
eine im Straßenbelag eingeschnittene Nut. Hierbei ist das Schlei-
fenkabel gut in der Nut zu fixieren. Anschließend ist die Nut mit der
Vergussmasse zu verfüllen. Die Ecken sollten einen Winkel von
45° aufweisen, um Isolationsschäden des Kabels zu vermeiden.
 Bei der Verlegung des Kabels ist die in der Tabelle angegebene
Anzahl der Windungen zu beachten.
Umfang Induktionsschleife Anzahl Windungen
kleiner 3 m 6
3 bis 4 m 5
4 bis 6 m 4
6 bis12 m 3
größer 12 m 2
 Die beiden Kabelenden, die von der Induktionsschleife bis zum
Detektor führen (Schleifenzuleitung), müssen mit mindestens 20
Schlägen/m verdrillt werden.
 Stückelungen des Kabels sind zu vermeiden. Sollte eine Stücke-
lung des Kabels dennoch erforderlich sein, sind die Klemmstellen
mit Gießharz-Muffen gegen eindringende Feuchtigkeit zu schützen.
30-50 mm
8 mm
