POLSKI
Stanowisko robocze do pracy na siedząco lubstojąco Lotus™RT

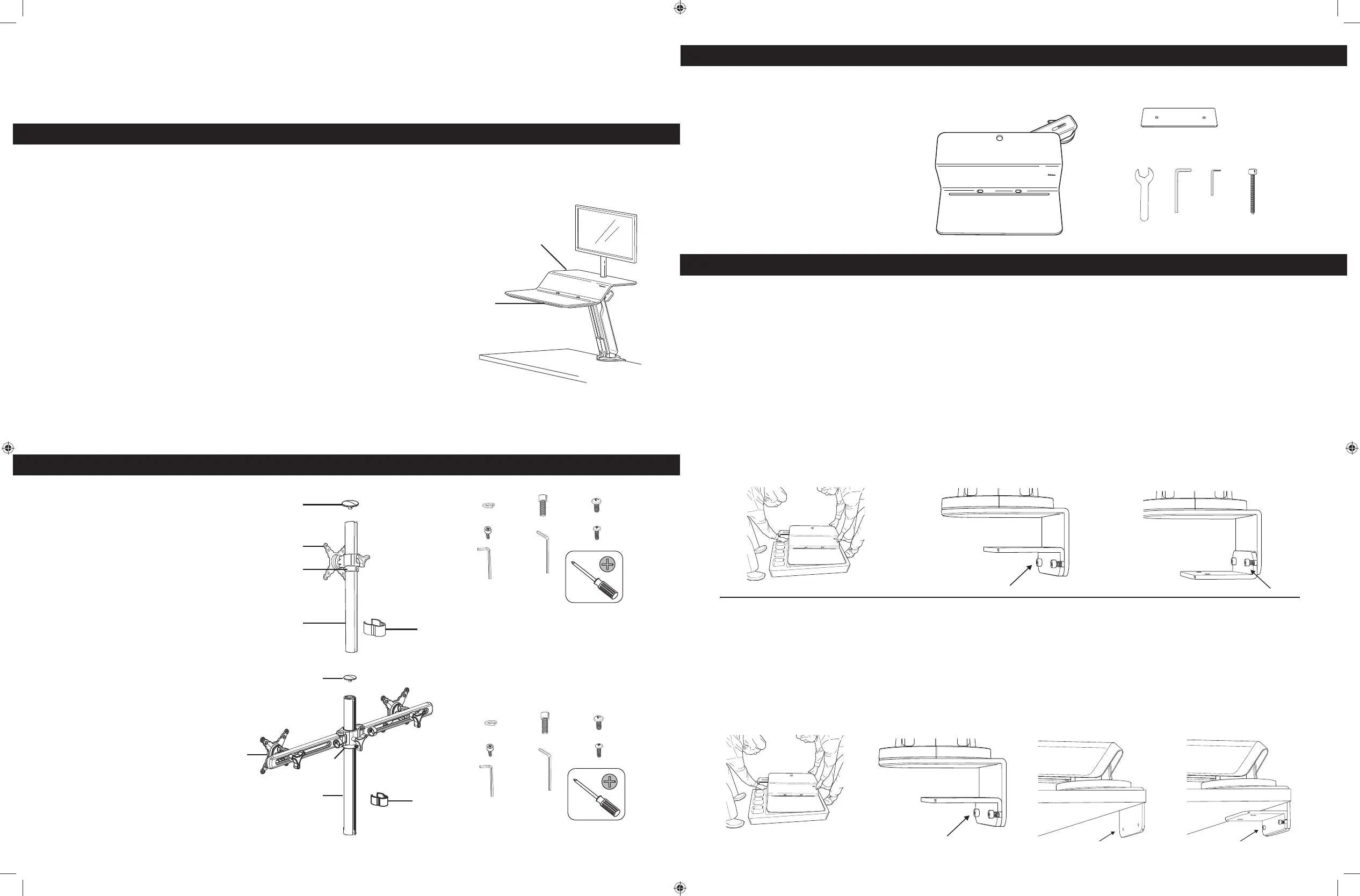

ZAWARTOŚĆ – CIĄG DALSZY
INSTRUKCJE BEZPIECZEŃSTWA/OSTRZEŻENIE
ZAWARTOŚĆ
≤ 30lb
≤ 13,61kg
Elementy ramienia monitora
1 Zatyczka x1
2 Drążek x1
3 Zespół VESAx1
4 Ogranicznik x1
5 Klips na przewód x1
Elementy mocujące
A Podkładka zabezpieczająca 10,5 x
2,5mm, rozmiar zewnętrzny 16mm x1
B Śruba złbem walcowym M4 x 10mm x1
C Klucz imbusowy 4mm x1
D Śruba złbem walcowym M10 x
2,5mmx1
E Klucz imbusowy 8mm x1
F Śruby złbem stożkowym ściętym
Phillips M5x12mm x4 (pojedyncze),
8(podwójne)
G Śruby złbem stożkowym ściętym
Phillips M4x12mm x4 (pojedyncze),
8(podwójne)
Elementy stanowiska do pracy na
siedząco lub stojąco
6 Podstawa + powierzchnia robocza x1
Elementy mocujące
H Podkładka do zacisku x1
I Klucz 10mm x1
J Klucz imbusowy 6mm x1
K Klucz imbusowy 4mm x1
L Śruba odługości 65mm złbem
walcowym zgwintem M8 x 1,25mm x2
Inne wymagane narzędzia
Wkrętak krzyżowy
• OSTRZEŻENIE: RYZYKO ZAKLESZCZENIA! PODCZAS EKSPLOATACJI NIE WKŁADAĆ RĄK ANI PRZEDMIOTÓW POD BLAT
NA KLAWIATURĘ LUB RAMIĘ. NIEPRZESTRZEGANIE TEGO ZALECENIA MOŻE PROWADZIĆ DO POWAŻNYCH OBRAŻEŃ.
• OSTRZEŻENIE: NIE PRZEKRACZAĆ MAKSYMALNEGO OKREŚLONEGO OBCIĄŻENIA. NIEPRZESTRZEGANIE TEGO
ZALECENIA MOŻE PROWADZIĆ DO POWAŻNYCH OBRAŻEŃ LUB USZKODZENIA MIENIA.
•
PRZESTROGA: RYZYKO ZWIĄZANE ZPODNOSZENIEM! STANOWISKO ROBOCZE POWINNY PRZENOSIĆ DWIE OSOBY.
NIEPRZESTRZEGANIE TEGO ZALECENIA MOŻE PROWADZIĆ DO POWAŻNYCH OBRAŻEŃ LUB USZKODZENIA MIENIA.
• Upewnić się, że wszystkie kable mają odpowiednią długość, ipostępować zgodnie zzaleceniami dotyczącymi
układania kabli zawartymi wniniejszej instrukcji. Niezastosowanie się do tych zaleceń może prowadzić do
uszkodzenia sprzętu lub obrażeń ciała.
•
NIE zmieniać ustawień oporu regulacji wysokości, dopóki cały sprzęt iwszystkie akcesoria nie zostaną
umieszczone na stanowisku roboczym.
•
NIE opierać się na blacie na klawiaturę.
• Stanowisko jest kompatybilne wyłącznie zzestawem ramienia do monitora firmy Fellowes do modelu Lotus.
• Upewnić się, że biurko lub powierzchnia montażowa są równe iutrzymają łączny ciężar stanowiska roboczego
iakcesoriów.
•
Przed przystąpieniem do przenoszenia stanowiska roboczego usunąć zniego cały sprzęt iwszystkie akcesoria.
•
Nie używać na szklanych blatach. Grubość maksymalna biurka: 3” (76mm) / Minimalna grubość biurka ¾” (19mm)
Aby zapobiec obrażeniom ciała lub uszkodzeniu produktu, należy się upewnić, że stanowisko do pracy na siedząco lub stojąco zamocowano trwale do biurka/stołu.
A
A
DFx8
x4
x8
x4
F
D
EG
G
E
IKLx2J
B
B
C
C
1
6
H
1
3
4
2
5
3
2
5
4
MONTAŻ
KROK1B
Montaż zacisku przy ograniczonej przestrzeni
• Wyjąć podstawę ipowierzchnię roboczą (6) zopakowania; powinny to robić dwie osoby.
• Używając klucza imbusowego 4mm, zdjąć zacisk (K).
• Umieścić zacisk ztyłu biurka iponownie go zamontować pod blatem. Przejść do kroku 1C.
KROK1A
Montaż zacisku na grubszych blatach
• Zacisk jest wstępnie zmontowany tak, aby pasował do blatów ogrubości 1 5/8” (41,27mm) iwymaga 3 13/16” (96,52mm) wolnej przestrzeni za
biurkiem. Jeśli blat biurka jest grubszy, kontynuować krok 1A. Jeśli biurko znajduje się blisko ściany iprzestrzeń za nim jest ograniczona, 1/4” do
313/16” (6,35mm do 96,4mm), przejść do kroku 1B. Jeśli żadne zpowyższych nie ma zastosowania, przejść do kroku 1C.
• Wyjąć podstawę ipowierzchnię roboczą (6) zopakowania; powinny to robić dwie osoby.
• Używając klucza imbusowego 4mm, odkręcić jedną śrubę znajdującą się wzacisku, adrugą wyjąć (K).
• Zsunąć zacisk, aby zmienić jego orientację. Wsunąć zpowrotem, jak pokazano na rysunkuC.
• Ponownie wkręcić wyjętą śrubę idokręcić drugą. Upewnić się, że obie śruby są dobrze dokręcone. Przejść do kroku 1C.
A
AB C
BC D
KK
K
K
K
≤ 5 lb
≤ 2,27kg
