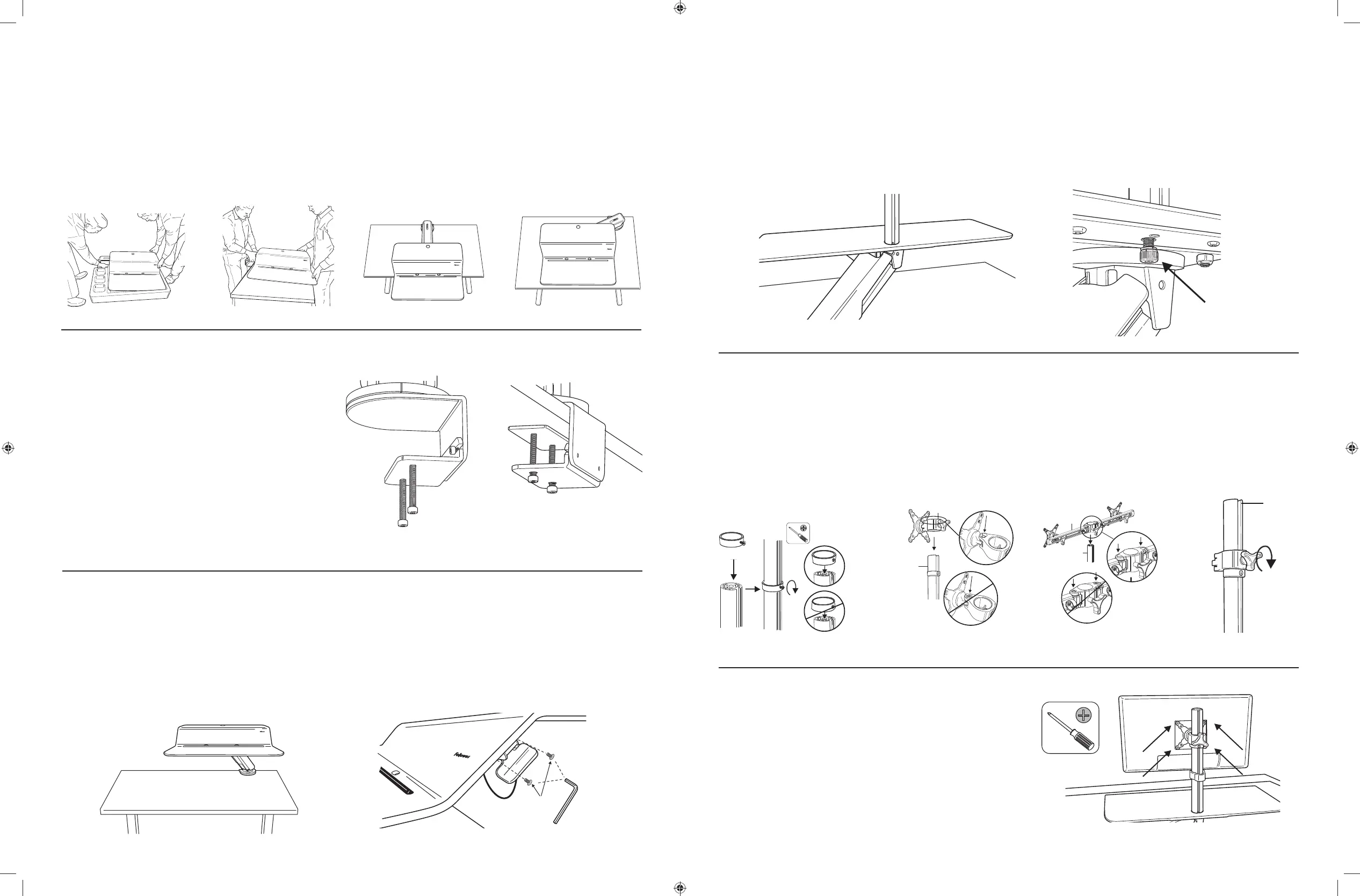

Fellowes Lotus RT - Page 24

46
47
KROK3
Podnoszenie stanowiska do pracy na siedząco lub stojąco
•
Zdjąć plastikową zapinkę zdźwigni po prawej stronie blatu na klawiaturę.
• Użyć dźwigni, aby podnieść blat na klawiaturę.
• (Opcjonalnie) Jeśli dźwignia ma być po lewej stronie blatu na klawiaturę, należy odkręcić (2) śruby M6x10 mm mocujące uchwyt kluczem
imbusowym 4mm (K). Ponownie przykręcić dźwignię po lewej stronie.
KROK5
Mocowanie monitorów
• Przymocować monitor do zespołu VESA, korzystając z dołączonych śrub złbem
stożkowym ściętym Phillips M5x12mm (F) lub M4x12mm (G), wzależności od
rodzaju monitora.
KROK4A
Mocowanie ramienia monitora
•
Zamontować drążek monitora (2) poprzez umieszczenie go wotworze blatu na klawiaturę iwkręcenie śruby M10 (D) zpodkładką zabezpieczającą
(A) od spodniej strony blatu na klawiaturę.
•
Dokręcić śrubę M10 (D), używając klucza imbusowego 8mm (E).
• Użyć dźwigni iopuścić powierzchnię roboczą do poziomu blatu.
KROK4B
Mocowanie ramienia monitora
•
Zamontować ogranicznik (4) na drążku monitora ipo umieszczeniu na żądanej wysokości dokręcić, używając wkrętaka Phillips (rysunekA).
• Nałożyć zespół VESA na drążek monitora (2) idokręcić, używając pokrętła znajdującego się ztyłu (obrazy B/C).
• Górny otwór drążka zakryć zatyczką idokręcić ją, używając śruby M4 (B) oraz klucza imbusowego 4mm (C).
Wersja z ramieniem na jeden monitor Wersja z ramieniem na dwa monitory
A
AB
A
AB C
B
B
K
J/L
J/L
A/D/E
F/G
2
2
3
1/B/C
3
KROK2
Zacisk
•
Wkręcić dwie śruby M8 (L) do zacisku
• Umieścić podkładkę do zacisku (
H) nad śrubami M8 (L).
Upewnić się, że śruby są ustawione wjednej linii zotworami
wpodkładce do zacisku (
H).
•
Dokręcić śruby M8 (L) kluczem imbusowym 6mm (J) tak, aby
podkładka do zacisku (
H) była przymocowana do blatu.
ABCD
KROK1C
Rozpakować zestaw iustalić pozycję siedzącą.
•
Wyjąć podstawę ipowierzchnię roboczą (6) zopakowania; powinny to robić dwie osoby.
• Nasunąć podstawę ipowierzchnię roboczą (6) na blat.
• Ustalić żądaną pozycję siedzącą
Uwaga: Jeśli żądaną pozycją siedzącą jest pozycja pośrodku blatu, należy wybrać położenie wyjściowe nieco oddalone od środka blatu (rysunekD).
H
