Fender '57 Deluxe User Manual

23
ČESKY

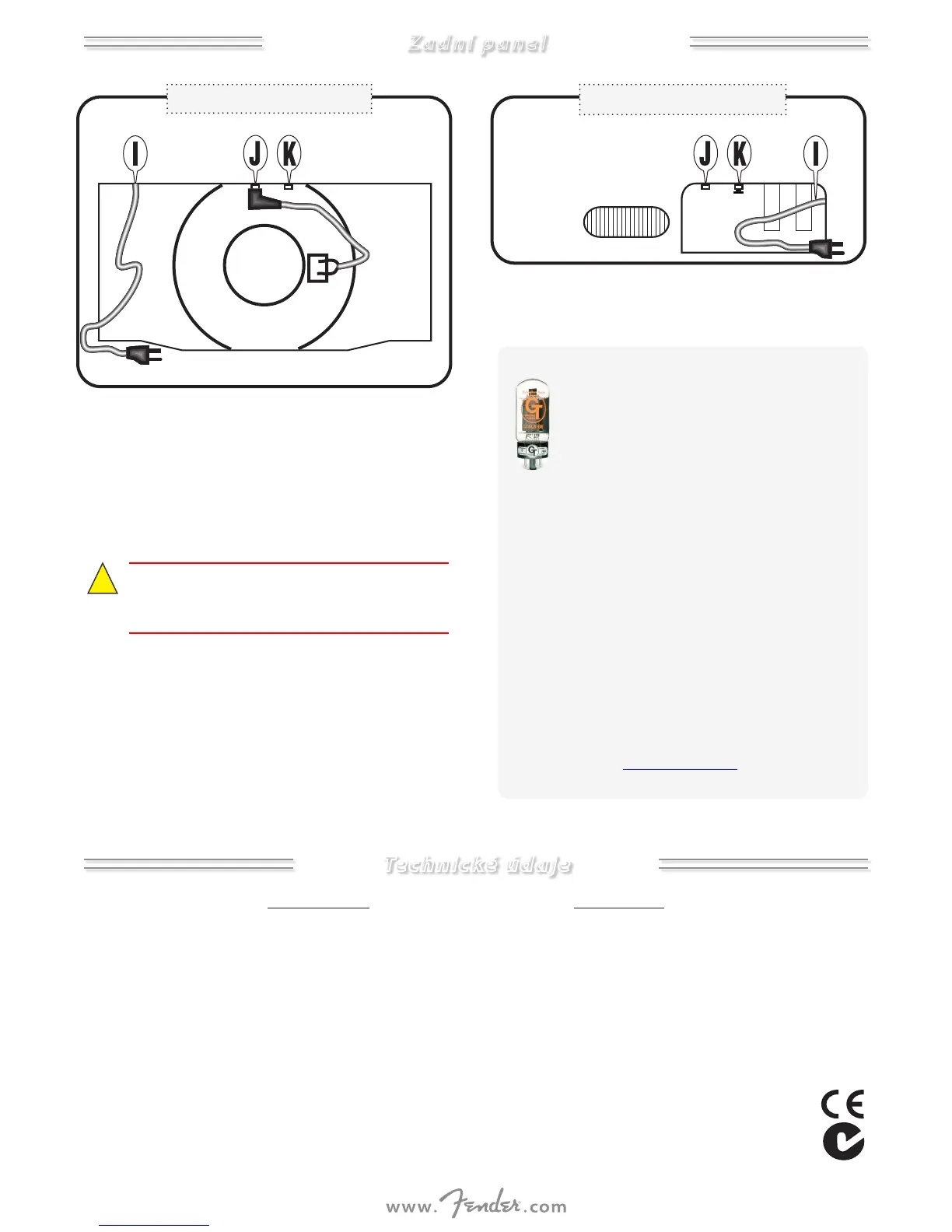

Zadní panel
Technické údaje
• PÉČE O LAMPY
Váš nový zesilovač Fender® je osazen lampami nejvyšší
dostupné kvality, které byly navrženy a testovány kpoužití při
nejnáročnějších požadavcích na amplifikaci hudebních nástrojů.
V nejkritičtějších aplikacích vybíráme předzesilovače Groove
Tubes® a sady koncových lamp spárovaných podle výkonu.
POZOR, NEBEZPEČÍ ÚRAZU: Chcete-li vyměnit koncové lampy, obraťte
se kvůli této pravidelné údržbě na autorizované servisní středisko. Po
demontáži zadního panelu budou odkryty součástky, na nichž se vyskytuje
nebezpečné vysoké napětí, a proto se nejedná o činnost, kterou by mohl
provádět uživatel.
Jestliže nahradíte sadu koncových lamp lampami typu Groove Tubes se
stejnými parametry, žádná úprava nastavení není nutná. V případě úpravy
pracovních charakteristik svého zesilovače s jinou sadou koncových lamp
byste se měli obrátit na kvalifikovaného servisního technika s žádostí o
změnu předpětí, aby zesilovač splňoval optimální výkonové parametry
pro nové lampy.
Pokud v budoucnu narazíte u svého zesilovače na nějaké problémy se
zvukem nebo budete mít další dotazy týkající se jeho lamp, kontaktujte
prodejce Fender nebo autorizované servisní středisko.
Další informace o konkrétních typech lamp, jejich parametrech a výkonu,
lze vyhledat na adrese www.groovetubes.com
I. SÍŤOVÝ KABEL—Slouží k připojení zařízení k zemněné
elektrické zásuvce, jejíž napětí a síťová frekvence odpovídá
hodnotám uvedeným pro váš zesilovač.
J. KONEKTOR MAIN SPEAKER—Konektor kpřipojení hlavního
reproduktoru simpedancí 8. Pokud používáte pouze konek-
tor hlavního reproduktoru, musí se použít reproduktor smin-
imální impedancí 8, aby nedošlo ke zkreslení a poškození
zesilovače.
!
Pokud je vypínač POWER v poloze „ON“ (Zapnuto),
reproduktor musí být VŽDY zapojen, jinak by mohlo dojít
kpoškození zesilovače. Při změně zapojení reproduktoru
přepněte vypínač POWER do polohy vypnuto „OFF“.
K. KONEKTOR EXTENSION SPEAKER—Konektor kpřipojení
externí reprosoustavy. Tento konektor je zapojen paralelně
s konektorem MAIN SPEAKER {J} a ovlivňuje celkovou
impedanční zátěž reproduktorů. Použijte minimální zátěž 8.
Chcete-li použít tento konektor, zapojte 16 reproduktor do
výstupu MAIN SPEAKER a další 16 reproduktor do výstupu
EXTENSION SPEAKER (dva reproduktory 16 = celkem 8).
Chcete-li tento konektor použít u hlavní jednotky, odstraňte
gumovou zástrčku; pokud nebudete konektor dále používat,
zástrčku znovu nainstalujte.
MODEL: kombo 57 Deluxe hlava 57 Deluxe
TYP: PR 728 PR 728
POŽADAVKY NA NAPÁJENÍ: 85W 85W
VSTUPNÍ IMPEDANCE: Mic 1 a Inst 1: 1M Mic 1 a Inst 1: 1M
Mic 2 a Inst 2: 136k Mic 2 a Inst 2: 136k
VÝSTUPNÍ IMPEDANCE: 8 8
KONCOVÝ STUPEŇ: 12,5W do 8 při celk. harm. zkreslení (THD) < 5%, 1kHz 12,5W do 8 při celk. harm. zkreslení (THD) < 5%, 1kHz
REPRODUKTOR: 8Ω, 12", Jensen® P-12Q AlNiCo —
POJISTKA: F2AL, 250V (100-120V); F1AL, 250V (220-240V) F2AL, 250V (100-120V); F1AL, 250V (220-240V)
ROZMĚRY: VÝŠKA: 43cm 25,4cm
ŠÍŘKA: 51cm 51cm
HLOUBKA: 24cm 21cm
HMOTNOST: 11,5kg 7,9kg
Technické údaje se mohou změnit bez předchozího upozornění.
KOMBO HLAVA

Fender '57 Deluxe Specifications

General

Type	Tube
Output Power	12 watts
Controls	Volume, Tone
Cabinet Material	Finger-Joined Solid Pine
Dimensions	9.5 inches
