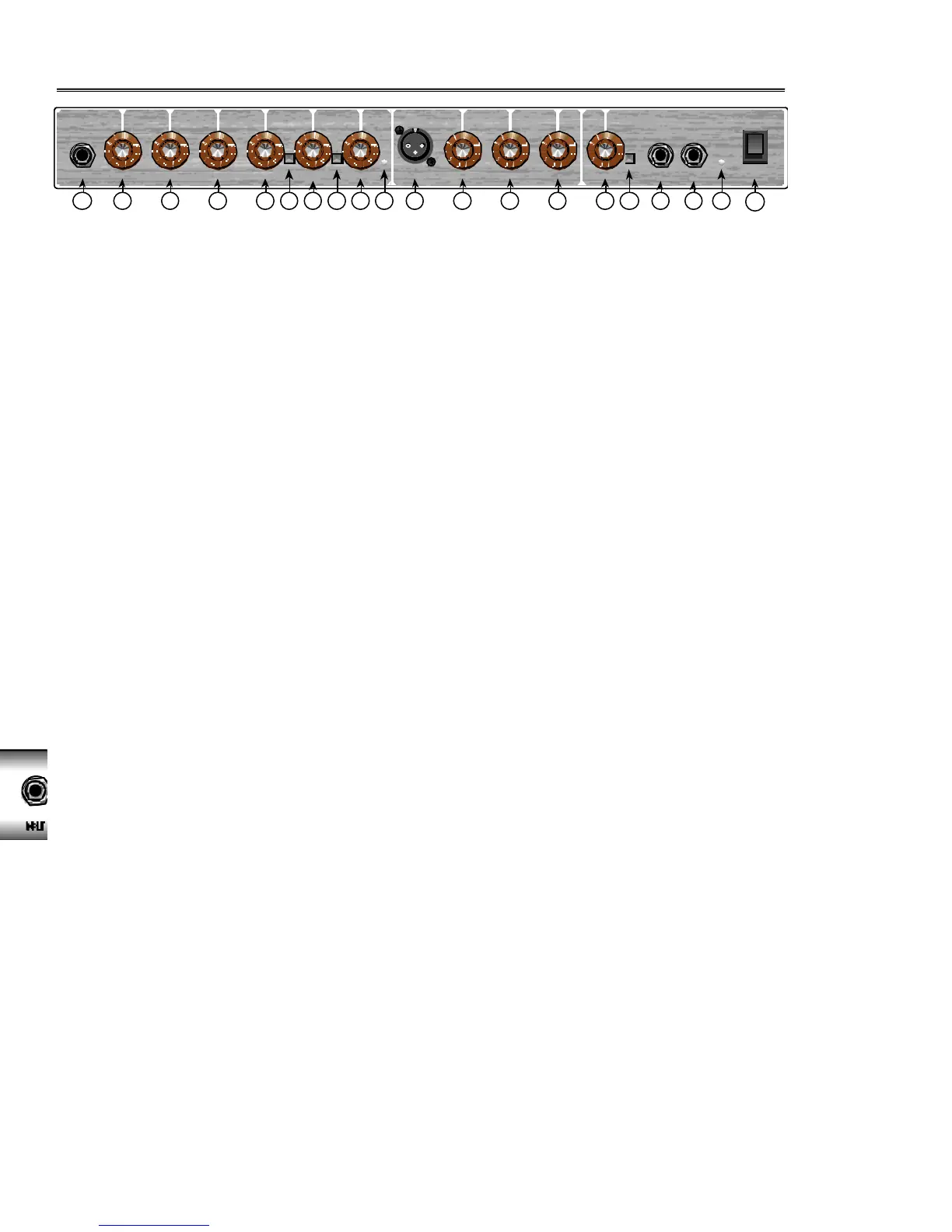

ACOUSTASONIC30 - FRONTPLATTE
1. INSTRUMENT - Anschlussbuchse für die
Gitarre.
2. VOLUME (LAUTSTÄRKE) – Regelt die
Lautstärke des Instrumentenkanals.
3. TREBLE (HÖHEN) – Regelt die Höhen des
Instrumentenkanals.
4. MID (MITTEN) – Regelt die Mitten des
Instrumentenkanals.
5. BASS (BÄSSE) – Regelt die Bässe des
Instrumentenkanals.
6. REVERB SWITCH - Schaltet den Reverb-
Effekt für den Instrumentenkanal zu. •HIN-
WEIS: Der REVERB CONTROL-Regler(15)
muss im Uhrzeigersinn gedreht werden, damit
der Reverb-Effekt hörbar wird.
7. STRING DYNAMICS (PATENTED) - Steuert
den Klangfilter des Instrumentenkanals.
D rehen Sie diesen Regler gegen den
Uhrzeigersinn, wird beim lauten Spiel der
Sound etwas “weicher” und behält beim leisen
Spiel seinen “Biss”.
8. CHORUS SWITCH - Mit diesem Schalter
a k t i v i e ren Sie den Chorus-Effekt des
Instrumentenkanals. •HINWEIS: Durch den
Anschluss des Fußschalters wird der Chorus-
Schalter übersteuert.
9. CHORUS CONTROL- Das Drehen dieses
Reglers im Uhrzeigersinn erhöht die
Modulationsfrequenz des Chorus-Effekts.
10. CHORUS INDICATOR - Diese LED-Anzeige
leuchtet, wenn der Chorus eingeschaltet ist.
I h re Helligkeit nimmt mit steigender
Modulationsfrequenz des Chorus zu.
11. MIC - Anschlussbuchse für das Mikrofon. An
diese 3polige XLR-Buchse können Sie
Mikrofone mit niedriger Impedanz anschließen.
12. VOLUME - Regelt die Lautstärke des
Mikrofonkanals.
13. TREBLE (HÖHEN) – Regelt die Höhen des
Mikrofonkanals.
14. BASS (BÄSSE) – Regelt die Bässe des
Mikrofonkanals.
15. REVERB CONTROL - Regelt den Reverb-
Effekt auf beiden Kanälen, wenn der REVERB
SWITCH (6) gedrückt ist. Regelt nur den
Reverb-Effekt des Mikrofonkanals, wenn der
REVERB SWITCH (6) nicht gedrückt ist. •HIN-
WEIS: Dieser Regler muss im Uhrzeigersinn
gedreht werden, damit der Reverb-Effekt hör-
bar wird.
16. PHASE - Wenn der Phasenumkehrschalter
gedrückt ist, wird die Phase des Verstärkers
um 180° gedreht. Dadurch werd e n
Rückkopplungen in kleinen Räumen verhin-
dert.
17. F O O T S W I T C H - Anschlussbuchse für den
Fußschalter (Zubehör, Artikelnummer 037659).
Alternative Möglichkeit, den Chorus ein- und
auszuschalten. •HINWEIS: D u r ch den
Anschluss des Fußschalters wird der CHORUS
SWITCH (8) übersteuert. Für den Anschluss
des Fußschalters sind nicht abgeschirmtes
Lautsprecherkabel besser geeignet als Coax-
Gitarrenkabel.
18. LINE OUT - Ausgangsbuchse zum Anschluss
von externem Equipment, das mit einem
n i e d e rohmigen Line Out-Signal angesteuert
werden kann (z. B. PA, Mischpult usw.). Diese
6,3-mm-Klinkenbuchse liefert ein asym-
metrisches Ausgangssignal (Spitze = Signal,
Ring = Erde)
19. POWER INDICATOR - Diese LED-Anzeige
leuchtet, wenn der Verstärker eingeschaltet ist
(ON).
20. POWER SWITCH - Drücken Sie den unteren
Teil dieses Kippschalters, um den Verstärker
einzuschalten (ON). Drücken Sie den oberen
Teil des Kippschalters, um den Ve r s t ä r k e r
auszuschalten (OFF).
12
