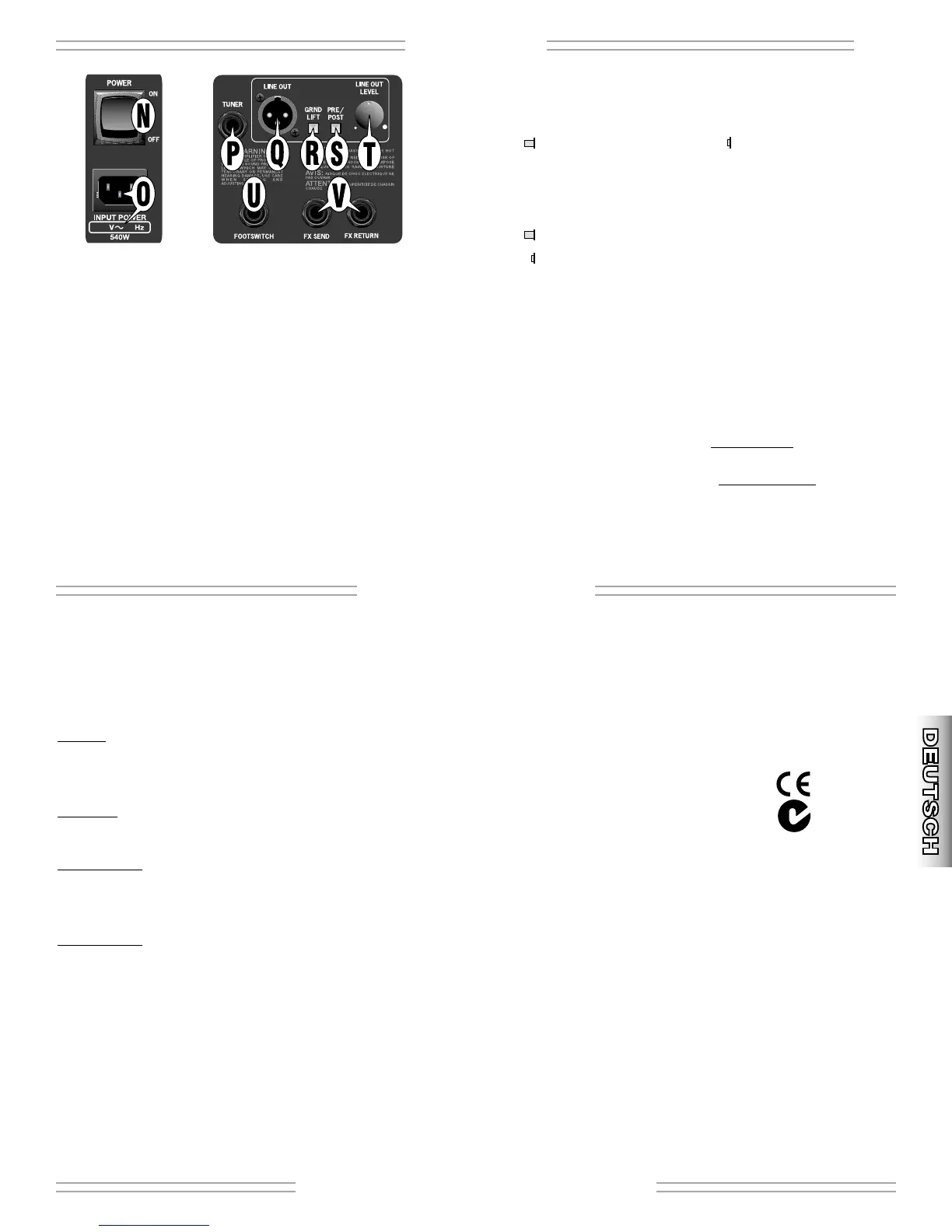

N. POWER-SCHALTER - Schaltet den Amp ein/aus.
O. IEC-NETZANSCHLUSS - Verbinden Sie das mitgelieferte
Netzkabel mit einer geerdeten Netzsteckdose, die den auf
der Rückseite des Amps aufgeführten Spannungs- und
Frequenznennwerten entspricht.
P. TUNER - Zum Anschluss des Gitarren-Tuners. Mit MUTE {I}
können Sie die Audio-Ausgabe beim Stimmen
stummschalten.
Q. LINE OUT - Symmetrische XLR-Buchse zur Signalausgabe
zu Beschallungs- und Aufnahmegeräten.
R. GROUND LIFT - Trennt die LINE OUT {Q} Erd-Verbindung
(Pol-1), wodurch sich manchmal Brummgeräusche
verringern lassen.
GROUNDED (normal) GROUND LIFTED
S. PRE/POST EQ - Leitet das Signal entweder vor oder nach
der Bearbeitung durch die Klang- und EQ-Schaltungen des
Amps zur LINE OUT-Buchse weiter.
PRE (Klang/EQ umgangen)
POST (Klang/EQ aktiv)
T. LINE OUT LEVEL - Regelt den Ausgangspegel der LINE
OUT-Buchse {Q}.
U. FOOTSWITCH - Zum Anschluss des mitgelieferten
Fußschalters, der ein ferngesteuertes Ein-/Ausschalten von
REVERB, TUNER MUTE und EFFECTS LOOP ermöglicht.
ANM.: Die Tasten des Fußschalters setzen die
entsprechenden vorderseitigen Regler außer Kraft.
V. FX SEND / FX RETURN - (1) Ef
fects Loop - Verbinden Sie
FX SEND mit dem Eingang des Effektgeräts und dessen
Ausgang mit FX RETURN. (2) Mehr
er
e Amps
- Verbinden
Sie FX SEND des Hauptgeräts mit FX RETURN des
Zusatzgeräts. Das Hauptgerät steuert alle Zusatzgeräte.
15
✧ ff ee nn dd ee rr .. cc oo mm ✧
TT
TT
ee
ee
cc
cc
hh
hh
nn
nn
ii
ii
ss
ss
cc
cc
hh
hh
ee
ee
DD
DD
aa
aa
tt
tt
ee
ee
nn
nn
TYP: PR 666
TEILE-NUMMERN: 2289700000 (120V, 60Hz) USA 2289703000 (240V, 50Hz) AUS 2289704000 (230V, 50Hz) GB
2289706000 (230V, 50Hz) EUR 2289707000 (100V, 50Hz) JPN
LEISTUNGSAUFNAHME: 540 W
PREAMP
EINGANGS-IMPEDANZ: NORMAL: 1M Ohm –10dB PAD: 1M Ohm
EMPFINDLICHKEIT BEI MAX. LEISTUNG: NORMAL: 19 mV –10dB PAD: 40 mV
NOMINAL-PEGEL: NORMAL: 145 mV –10dB PAD: 300 mV
ENDSTUFE
EMPFINDLICHKEIT: 1.4 V R.M.S., 1 kHz
AUSGANGSLEISTUNG: 140 W R.M.S. an 8 Ohm @ < 0.1% Klirrfaktor, 1 kHz
KLANGREGLER
EQ TILT: ±10 dB, Trennfrequenz: 350 Hz
BASS/TREBLE: BASS: ±15 dB @ 50 Hz TREBLE: ±15 dB @ 10 kHz
SEMI-PARAMETRISCHE MITTEN: MID FREQ: 200 Hz bis 1.0 kHz MID LEVEL: ±15dB @ MID FREQ Einstellung
EFFECTS LOOP IMPEDANZEN: SEND: 1k Ohm RETURN: 11k Ohm
NOMINAL-PEGEL: +4 dBu (mit Pegelregler einstellbar)
FUSSSCHALTER: 3 Tasten, inklusive: Reverb, Tuner Mute, Effects Loop (064544)
LAUTSPRECHER: 1 x 15", 8 Ohm-Treiber, hergestellt in USA von Eminence
®
(059660)
PASSENDE SCHUTZHÜLLE: im Lieferumfang (065532)
ABMESSUNGEN: HÖHE: 53.3 cm (21 in) BREITE: 50.8 cm (20 in) TIEFE: 31.8 cm (12.5 in)
GEWICHT: 24.8 kg (55 lbs.)
Technische Daten können ohne Ankündigung geändert werden.
