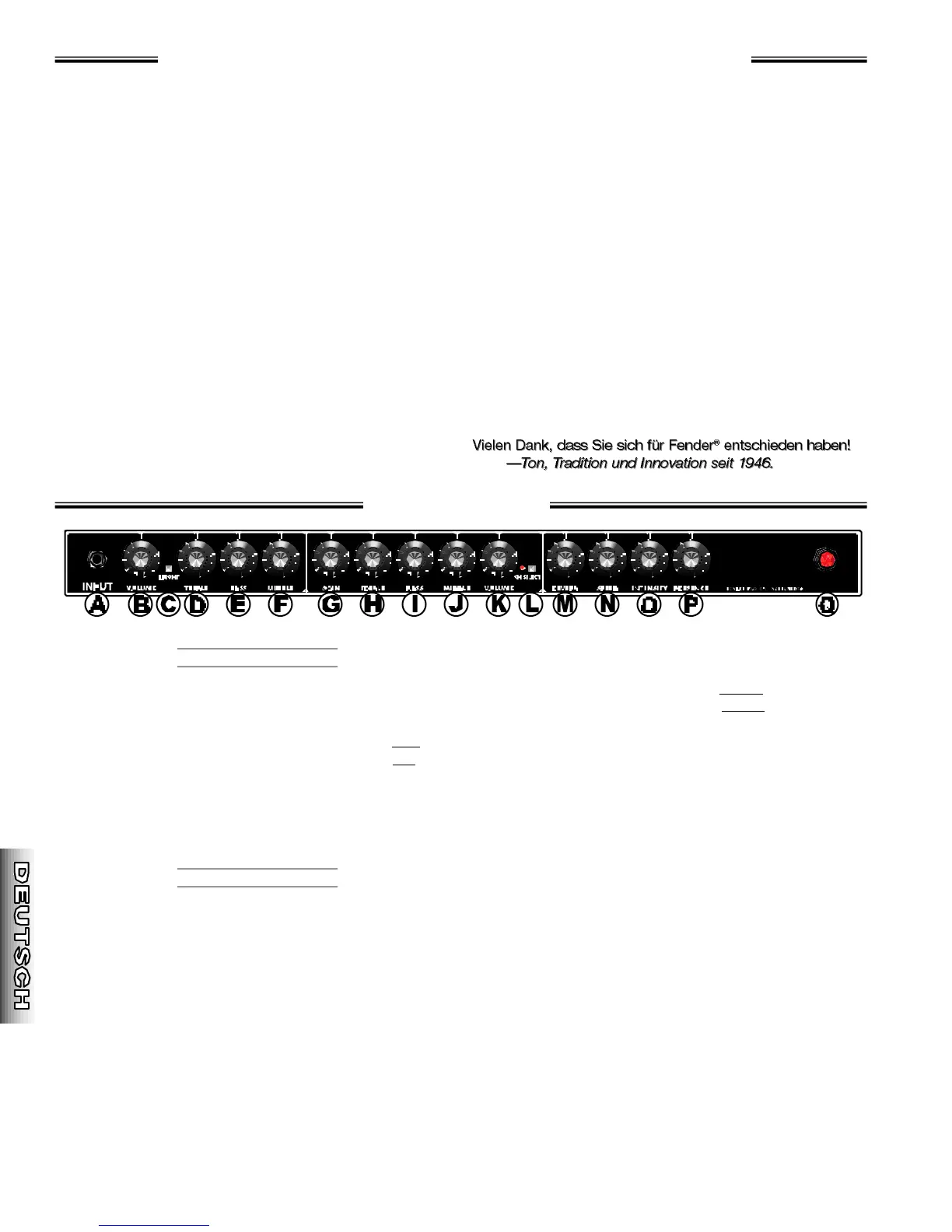

A. INPUT - Gitarreneingang
1
•
•Channel
•
•1
B. VO LU M E - Steuert die Gesamtlautstärke des
Verstärkers, wenn Kanal-1 aktiviert ist.
C. BRIGHT - Dieser Zwei-Positionen-Schalter verstärkt
die Höhen für Kanal -1 :
Knopf NICHT GEDRÜCKT > BRIGHT AUS
Knopf GEDRÜCKT > BRIGHT EIN
D. T R E B L E - Steuert den Anteil der hohen Frequenzen für
K a n a l -1.
E. BASS - Steuert den Anteil der tiefen Frequenzen für
Kanal-1.
F. MIDDLE - Steuert den Anteil der mittleren Frequenzen
für Kanal-1.
2
•
•Channel
•
•2
G. GAIN - Steuert die Vorstufenverzerrung, wenn Kanal-2
aktiviert ist. Höhere GAIN-Einstellungen bewirken eine
stärkere Verzerrung. Verwenden Sie GAIN in Verbindung
mit der VOLUME-Regelung (K) von Kanal 2, um die
Gesamtlautstärke des Verstärkers einzustellen.
H. TREBLE - Steuert den Anteil der hohen Frequenzen für
Kanal-2. TREBLE hat weniger Wirkung, wenn der
MIDDLE-Regler höher als „3“ steht.
I. BASS - Steuert den Anteil der tiefen Frequenzen für
Kanal-2.
J. MIDDLE - Steuert den Anteil der mittleren Frequenzen
für Kanal-2.
K. VO LU M E - Steuert die Gesamtlautstärke des
Verstärkers, wenn Kanal-2 aktiviert ist, in Verbindung mit
GAIN (G). Verwenden Sie diesen VOLUME-Regler, um
die Lautstärke von Kanal-2 im Verhältnis zur Einstellung
von Kanal-1 zu steuern.
L. CHANNEL SELECT - Dieser Zwei-Positionen-
Schalter wählt den Vorverstärkerkanal gemäß der LED-
Anzeige aus:
Knopf NICHT GEDRÜCKT > K a n a l - 1 > LED A U S
Knopf GEDRÜCKT > K a n a l - 2 > L E D A N
Hinweis: Wenn der Fußschalter angeschlossen ist, wird
die CHANNEL SELECT-Funktion auf den Fußschalter
übertragen und auf der Gerätefrontseite deaktiviert.
M. REVERB - Regelt die REVERB-Intensität in beiden
Kanälen. Hinweis: Der REVERB-Effekt kann von einem
Fußschalter aus EIN/AUS geschaltet werden.
N. SPEED - Steuert die TREMOLO-Modulationsfrequenz.
Hinweis: Der Fußschalter muss angeschlossen sein (und
TREMOLO auf ON) stehen, damit der TREMOLO-Effekt
funktioniert. Drehen Sie INTENSITY hoch, wenn der
SPEED-Effekt stärker hörbar sein soll.
O. I N T E N S I T Y - Steuert die Sweep-Intensität des
T R E M O L O- E ffekts. Hinweis: Der Fußschalter muss
angeschlossen sein (und TREMOLO auf ON) stehen,
damit der TREMOLO-Effekt funktioniert. Im -Power-
Modus ist der TREMOLO-Effekt schwächer.
P. P R E S E N C E - Steuert den Anteil der ultrahohen
Frequenzen in den Kanälen 1 und 2.
Q. POWER-ANZEIGE - Leuchtet, wenn POWER EIN
geschaltet ist und der Pro-Tube-Amp mit Spannung
v e r s o rgt wird. Hinweis: Um das Birn c h e n
auszuwechseln, müssen Sie die rote Abdeckung
abschrauben. Verwenden Sie Sicherungen des Typs
T47.
Herzlichen Glückwunsch! Ihr P r o - Tube Series- Verstärker von Fender
®
bietet Ihnen Weltklasse-Sound und extreme Vielseitigkeit. In diesem
Handbuch werden Betrieb und Wartung des Pro-Amp und des
Concert Reverb-Amp erläutert. Die Verstärker unterscheiden sich in
i h r er Lautsprecherbestückung und bieten darüber hinaus identische
p rofessionelle Funktionen:
◊
◊ Zwei Vorverstärkerkanäle:
•
•G e t rennte Regelung von
VOLUME, TREBLE, MIDDLE
•
•u n d B A S S,
•
•Kanal 1—
BRIGHT-Regler für cleane Tonanhebung,
•
•Kanal 2—GAIN-
Regler für warme Pro-Tube-Verzerrung.
◊
◊ K l a n g - Tools:
•
•R E V E R B, der sanft klingende Fender-
Federhall,
•
•Akzentuierung der ultrahohen Frequenzen durch
denPRESENCE-Regler,
•
•TREMOLO-Lautstärkemodulierung
mit Reglern für SPEED und INTENSITY .
◊
◊ Optionen für den Effects Loop:
•
•SEND- und RETURN-Regler
zum Ausgleichen oder Einstellen bestimmter Lautstärken für
ENGAGE/BYPASS.
◊
◊ F e r nbedienung: 4-Ta s t e n -F u ß s c h a l t e r (mitgeliefert) für:
•
•CHANNEL SELECTION,
•
•EFFECTS LOOP,
•
•REVERB
und
•
•TREMOLO.
◊
◊ Erweiterungsoptionen:
•
•Ausgang für einen zweiten
Pro-Tube-Verstärker über die Buchsen PRE-AMP OUT und
POWER-AMP IN , wobei beide Geräte zusammen steuerbar
sind,
•
•Ausgang für Mischpulte u. ä.,
•
•an die Buchsen MAIN
SPEAKER und EXTERNAL SPEAKER können Sie pro Ve r s t ä r k e r
jeweils zwei 16-Ohm-Lautsprecherboxen anschließen.
◊
◊ Wählbare Ausgangsleistung:
•
•FULL POWER liefert 50 Watt.
•
•1/4 OUTPUT POWER liefert 12,5 Watt, geeignet für kleinere
Räumlichkeiten. Kann dazu verwendet werden, den bei
maximaler Lautstärke vorhandenen Drive-Ton auch bei
niedrigeren Lautstärken zu erhalten.
◊
◊ Qualitätsbauweise:
•
•Das Chassis ist aus hochwertigen,
transporttauglichen Materialien gefertigt.
•
•Die Gehäuse
bestehen aus robustem 1,9-cm-Sperrholz (Buche und
Ahorn).
•
•Bespannung aus Tolex
®
für langlebigen Schutz und
ansprechendes Design.
◊
◊ Extras: Tilt-Back-Stützen für einen besseren Hörwinkel.
◊
◊ In diesem Handbuch finden Sie auch Anleitungen zum
Testen, Abstimmen und Austauschen der Vakuum-Röhren,
dem Herzstück Ihres Pro-Tube-Sounds.
