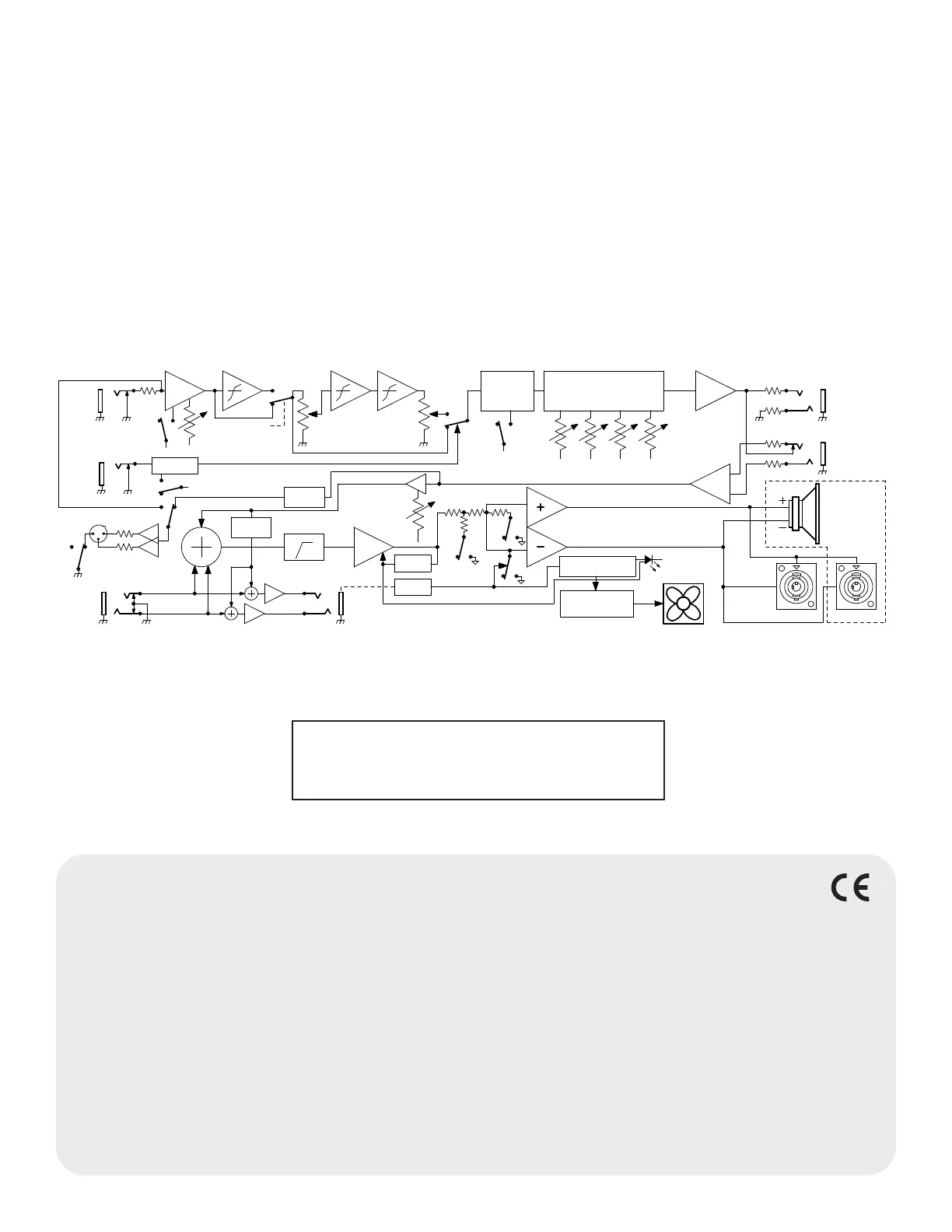

ブロック図
熱的性能および保護熱的性能および保護
CLIP DETECT
MASTER
PROTECTION
TEMP/OVERCURRENT
GND LIFT
LINE OUT
VOICING
FILTERS
CONTOUR
ACTIVE
EQUALIZATION
BASS LOW MID TREBLEHI MID
FTSW
HP DETECT
FTSW LOGIC
INPUT
AUX IN
2nd ORDER HPF
SPEAKER
CAB SIM
CAB SIM
SPEAKER
VINTAGE
HD
8 OHM
4 OHM
LOWFULL
OUTPUT
(2X HD ONLY)
EXT SPKR
(combo only)
SPEAKERS
RED
POWER
FLASH YELLOW
PEAK
DRIVE
MODIFIED
2 OHM - HD
8/4 OHM
IMPEDANCE
PROTECT
1-
1+
PRE POST
-
+
LEVEL
BRIGHT
FAN
1/4IN COMBO
SPEAKON
AMPLIFIER
FAN CONTROL
VARIABLE SPEED
FX RETURN
PHONES
STEREO HEADPHONE
CLASS-D POWER AMP
TM
DELTA-COMP LIMITER
FX SEND
OVERDRIVE
GAIN
YELLOW
12
3
Rumble 800 Combo は、熱保護および短絡保護機能を持つ、クラス
Dパワーアンプリファーを 使 用しております。短絡（ショート）が 起きる
と、アンプは一時的にミュートされ（スピーカーから音が出なくなりま
す；パワーインディケーターはアンバー色に継続点灯します）、障害が除
かれると通常の動作を再開します（パワーインディケーターが元どおり
赤 色 に 点 灯 し ま す ）。
熱的性能をさらに高めるために、Rumble 800 Combo にはスピード
可変ファン冷却機能が装備されておりますが、こちらは最初は低速でス
タートし、アンプリファーが演奏するに従い高温になると、それに応じて
加 速しま す。
アンプリファーの換気口から6インチ以内には、物を置かないようにし
てください。アンプリファーの換気口がふさがっていたり、アンプリファ
ーを極度に暑い環境下で使用したりすると、アンプはオーバーヒートし、
熱保護機能が作動して、スピーカーが一時的にミュートされます (パワ
ー インディケー ターはアンバー色 に 継 続 点 灯しま す )。温 度 が 動 作 範 囲 ま
で 下 が る と 、自 動 的 に 通 常 の オ ペ レ ー シ ョ ン が 再 開 し ま す (パワーインデ
ィケーターが元どおり赤色に点灯します)。
非常に厳しい使用条件下では、アンプは電源を遮断するレベルまでオ
ーバーヒートし、スピーカーから音が出なくなります。このような場合に
は、温度が動作範囲まで下がると、自動的に通常のオペレーションが再
開します。
ご 質 問 お よ び ト ラ ブ ル シ ュ ー テ ィ ン グ は 、下 記 よ り Fenderのスペシャリ
ストへお問い合わせください：
1-800-856-9801(米国内フリーダイヤル)
1-480-596-7195(米国以外)
仕様
型式 PR 6106
所要電力 1,500 ワット (最大) 380 ワット (ティピ カル)
パワーアン プ 出 力
400 ワ ット（ 8Ω、内 蔵 ）800 ワ ッ ト（ 4Ω）/2.67Ω（8Ω/4Ω 拡 張 キ ャビ ネット）
入力インピーダンス 1MΩ ( 入力) 10kΩ (AUX入力)
入力感度
25mVrms (入力) 600mVrms
(AUX入力、両チャンネル ドライブ状態) (100Hzでフルパワー、ゲイン/マスター設定が“10”、EQコントロール設 定 が“ 0 ”)
トーンコントロール
低域: ±15dB @ 80Hz 中低域: ±12dB @ 280Hz 中高域: ±12dB @ 1.2kHz 高域: ±15dB @ 10kHz (“シェルビング”式)
シェイプ フィル ター
ブ ライト: +13dB @ 10kHz コンター: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz ビンテージ: ダイナミックコンプレッション (-9dB 最大) ローパス (-6dB/oct) @ 400Hz
スピーカー 10 インチ (25.4 cm) Eminence® Neodymium 16Ω ２基、オン／オフ切り替え付きコンプレッションツイーター1基
エフェクトル ープ 公称レベル : -10dB センド: 1kΩ (バランス)
リタ ーン :
22kΩ (バランス)
ライン出力 最大レベル : +7dBU インピーダンス: 600
Ω (バランス)
ヘッドフォン 出 力 140mW/チャンネル／16 Ω（推奨最小インピーダンス）
フットスイッチ
エコノミーフットスイッチ (付 属 、部 品 番 号 0994049000) ビンテージフットスイッチ (オ プ シ ョ ン 、部 品 番 号 0994054000) LEDフットスイッ チ (オ プ シ ョ ン 、部 品 番 号 0994052000)
サイズおよび重量 幅: 48.26 cm 高さ: 60.2 cm 奥行き: 35.56 cm 重量: 13.15 kg
製品の仕様は予告なく変更になる場合があります。
