ラックマウント機のみ:
TB
-1200／600は、フロントからリア・レールま
での寸法が13"（33.0 cm）から17.5"（44.5 cm）
の間のラックまたはフライトケースにマウントで
きます。
1) TB-1200／600底面のゴム足を外します。
2) TB-1200／600側面のボルト {S} 各側2つを外し、そのボルトを
使ってTB-1200／600に付属の「ラック・イア」ブラケット {R}
を緩く締めます。
3) TB-1200／600を設置ポジションに持ち上げて、全
てのコーナーをとりつけるまでの一時的な支えを
用意します。
4) TB-1200／600フロントパネルのタブとフロント
のラック・レールをボルトで締めます（図未掲
載）。
5) ブラケット {R} をスライドさせてラックに収まるように調節
し、リア・レール {Q} にボルトを通して固定します。
6) 全てのボルトをしっかりと締めて、固定します。
TB-1200／600は12AX7デュアル・トライオード・バ
キューム・チューブ（バルブ）×2を使用していま
す。典型的な使用状況では数年使用できますが、使
用頻度が高い場合や、頻繁な運搬を行なう場合は寿
命が一年以下に縮むことがあります。
プリアンプ・チューブの交換時期: チューブが消耗するとノイズが増加
したりマイクロフォニクスが目立つ（特定の音程でガラスの響く様な音
がする）ことがありますが、前触れなしに寿命を迎えることもありま
す。唐突にアンプが正しく作動しなくなり、ブレーカーやケーブルな
ど他の原因を除外できた場合は、認定サービス・センターにアンプの
チューブの点検を依頼してください。

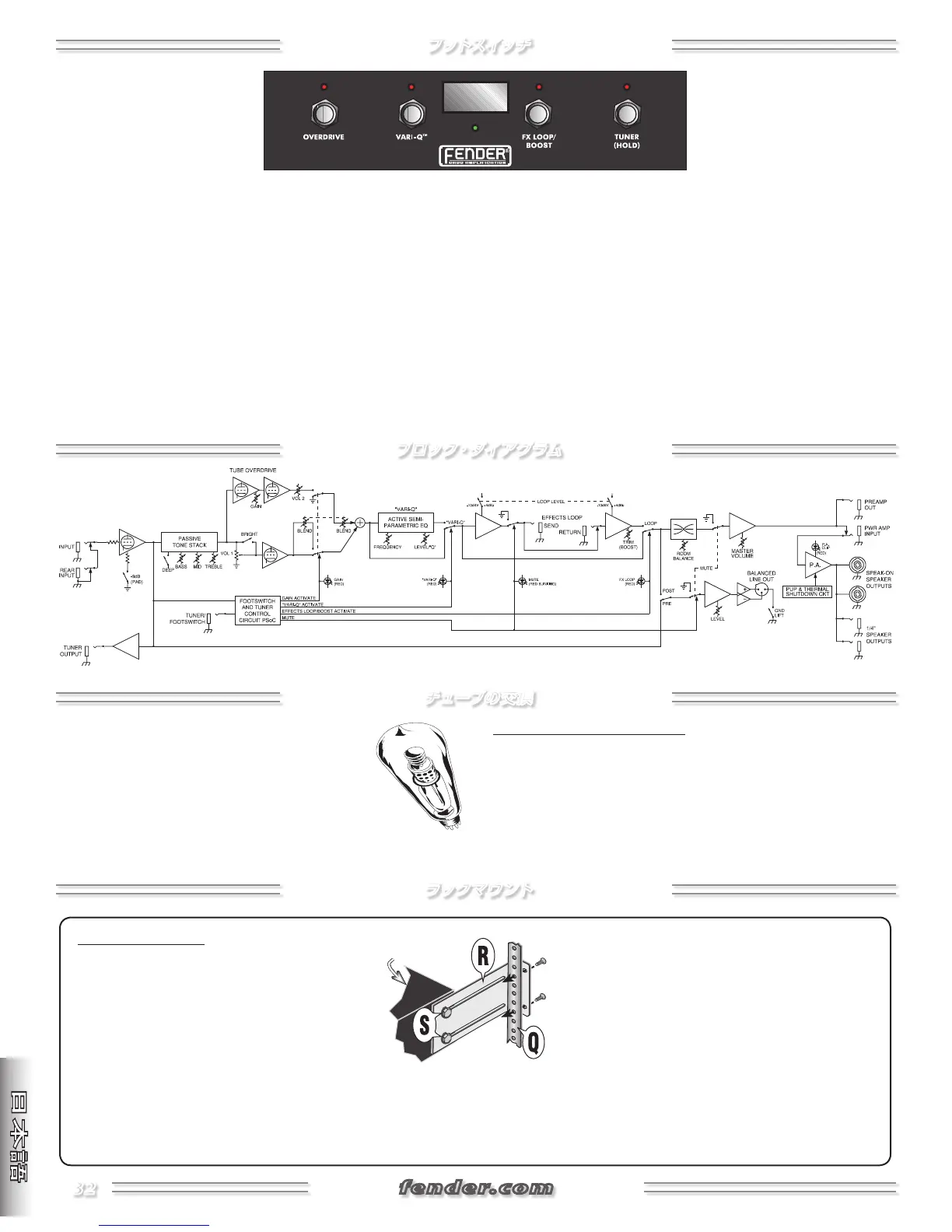

ブロック・ダイアグラム
チューブの交換
ラックマウント
フットスイッチ
TBFS-4フットスイッチをTB-1200／600アンプリファイアに接続する
ことにより、OVERDRIVE（オーバードライブ）、VARI-Q™、FX LOOP/
BOOST（FXループ／ブースト）、TUNER（チューナー）の4つの機能を
スイッチングすることが可能となります。フットスイッチを正しく接続
すると、「On」とディスプレイに表示されます。OVERDRIVE、VARI-Q
™
、FX LOOP/BOOSTをオンにするには、スイッチを踏んでから足を離す
と、LEDが赤く点灯して機能がオンになったことを示します。ボリュー
ム・ブースト機能を使用するには、本体リアパネルのTRIMコントロー
ル {II} を時計回りに調節してから、FX LOOP/BOOSTボタンをオンにしま
す。NOTE: フットスイッチを接続した状態でも、フロントパネルのボタ
ンを使用できます。
チューナーをオンにするには、ボタンを約1秒間長押しします。アンプ
のTUNER OUTPUTを除く全ての出力はミュートされ、フロントパネル
のMUTE LEDが点滅します。信号を検出すると、フットスイッチのディ
スプレイに一番近い音程が表示され、4つのLEDのいずれかが点滅し
てチューニングのシャープ／フラットさを示します。中央に近い方が
チューニングが正確に近いことを示し、チューニングが合うとグリーン
のLEDが点灯します。数秒間信号を検知できないと、「---」と表示され
ます。チューナー機能を終了し演奏に戻るには、TUNERボタンを再度踏
んでから足を離します。チューナーの作動時には、他の全てのフットス
イッチとフロントパネルの機能は無効となります。
