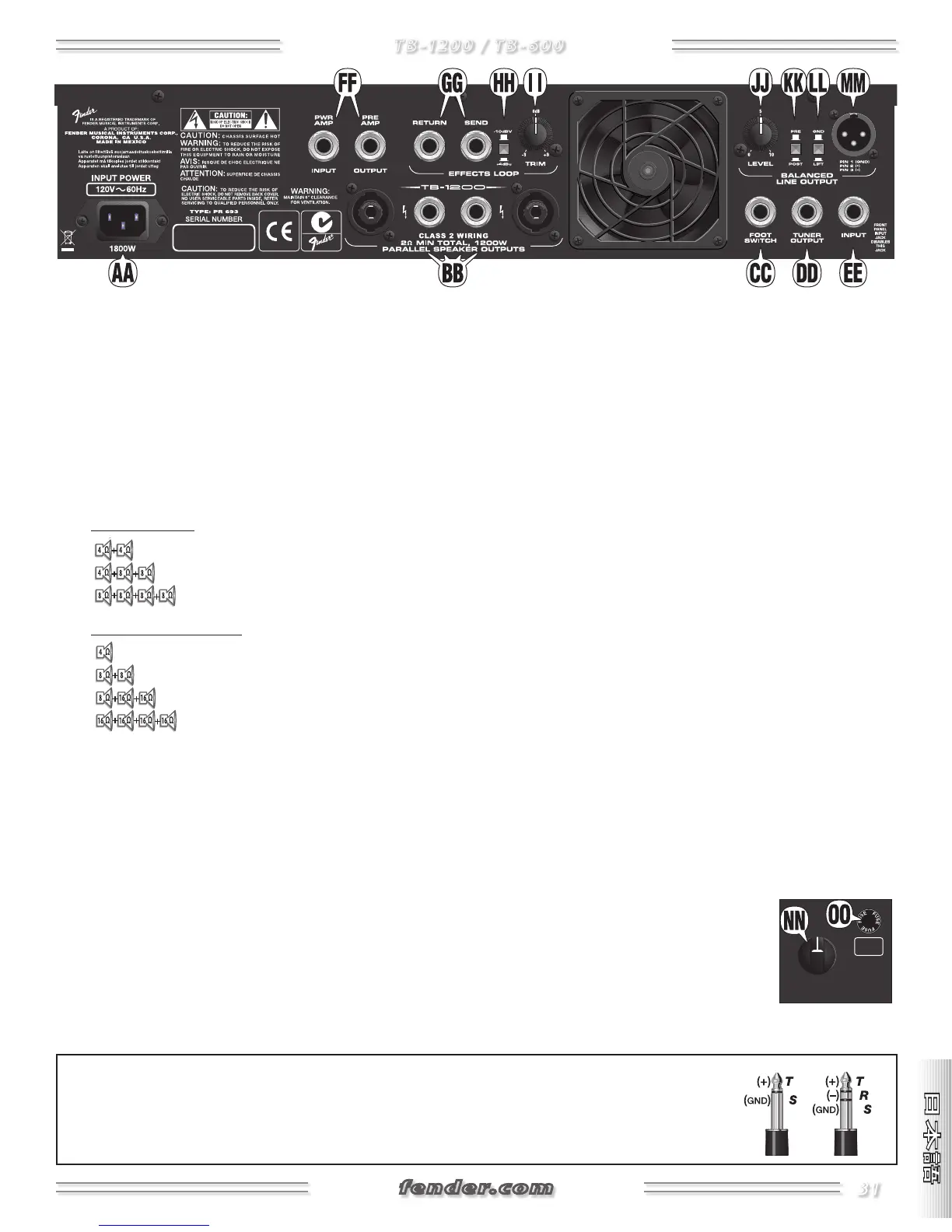

AA. 電源ケーブル用ソケット — 付属の
ハイ・キャパシティ
電源ケー
ブルを、TB-1200／600のリアパネルに記載された電圧と周波数
の規定に一致した、アースされ正しく内部結線されたコンセント
に接続します。付属ケーブル以外の電源ケーブルは使用しないで
ください。交換の電源ケーブルは、Fenderカスタマー・サポート
までご連絡ください。
BB. PARALLEL SPEAKER OUTPUTS（パラレル・スピーカー・アウト
プット）— スピーカー・キャビネットの接続に、これらのアウト
プットを任意の組み合わせで使用できます。絶対に、次の最低ス
ピーカー・インピーダンス負荷を下回らせないでください。
• TB-1200ヘッド: 2
（
4スピーカー×2＝2）
（
4スピーカー×1 + 8スピーカー×2＝2）
（
8スピーカー×4＝2）
• TB-600ヘッド／コンボ*: 4
（4スピーカー×1＝4）
（8スピーカー×2＝4）
（8スピーカー×1 + 16スピーカー×2＝4）
（16スピーカー×4＝4）
* TB-600コンボのインターナル・スピーカー＝8
CC. FOOTSWITCH
（フットスイッチ）— TBFS-4フットスイッチをギ
ターまたはスピーカー・ケーブルでここに接続することにより、
チューブ・オーバードライブ／FXループ／Vari-Q™のオン／オ
フ・スイッチングを行なえます。TBFS-4は自動ミュート機能内蔵
のクロマチック・チューナーを内蔵しています。
DD. TUNER OUTPUT（チューナー・アウト）— ベース・チューナー
接続用の端子です。このチューブを通過した出力は常にアクティ
ブで、追加の「プリ」ライン・アウトとして使用できます。
EE. INPUT（インプット）— ベースの入力端子です。ラックの構成に
よって、こちらの入力を使用できます。NOTE: フロントパネルの
INPUT {A} ジャックは、この入力に優先します。
FF. PRE AMP OUTPUT／PWR AMP INPUT（プリアンプ・アウト／パ
ワーアンプ・イン）— 複数アンプのセットアップを構成するに
は、一台目のPRE AMP OUTPUTを二台目のPWR AMP INPUTに接続
します。一台目が以降のアンプをコントロールします。
GG. RETURN／SEND（リターン／センド）— 外部エフェクト用のFX
ループ・ジャックです。SENDをエフェクト機の入力に、RETURN
をエフェクトの出力に接続します。
HH. -10dBV／+4dBu — FXループの規定レベルを設定します。プロ
フェッショナル仕様のラック・エフェクトには+4dBuを、バッテ
リー駆動のペダル・エフェクトには-10dBVを使用します。
II. TRIM（トリム）— フットスイッチでFXループをオン／オフした
際に生じうる外部エフェクトの音量差を補正します。時計回り
で最大+9dBのブースト、反時計回りで-9dBのカットが得られま
す。外部エフェクトを使用しない場合には、時計回りの設定で
フットスイッチ切り替えのソロ・ブーストとして機能します。
JJ. LEVEL（レベル）— BALANCED LINE OUTPUT {MM} 端子の出力レ
ベルを調節します。
KK. PRE
／POST（プリ／ポスト）— BALANCED LINE OUTPUT {MM} の
信号を、EQ前（PRE）とEQ後（POST）いずれかから選べます。
LL. GND／LIFT（グラウンド／リフト）— 通常はGND（アウト）の
設定で使用します。LIFT（イン）を選択すると、BALANCED LINE
OUTPUT {MM}
端子のグラウンド結線（ピン1）をシャーシから外
し、状況によってはハム・ノイズを軽減します。
MM. BALANCED LINE OUTPUT（バランス・ライン・アウト）— 電
子バランスのXLR端子で、スタジオやライブ・ミキシング・コン
ソールへの接続に使用できます。
NN. HORN LEVEL（ホーン・レベル）—（TB- 600コンボのみ）ホーン
の音量を調節します。
OO. HO R N F U SE （ホ ー ン ・ ヒ ュー ズ ） —
（TB-600コンボのみ）オーバーロードに
よるホーンの破損を防ぎます。ホーンが反
応しなくなったら、アンプが指定するタイ
プと規定のヒューズ（F2A, 250V）と交換
してください。
NOTE: {DD} {GG} {FF} のジャックは、Tip（チップ） = positive（＋）、Ring（リング）= negative（−）、Sleeve（ス
リーブ）= ground（グラウンド）のバランスTRS（Tip／Ring／Sleeve）タイプです。標準のTS「モノラル」シール
ド・ギター・ケーブルを使用することもできますが、「ステレオ」TRSケーブルを使用することにより、S/N比を向
上しハムを軽減できることがあります。
TB-1200 / TB-600
HORN
LEVEL
MAX.MIN.
FUSE
2A 250V
