VDS LOFT MONITOR 5
VDS
Cod. 97878 V11_16

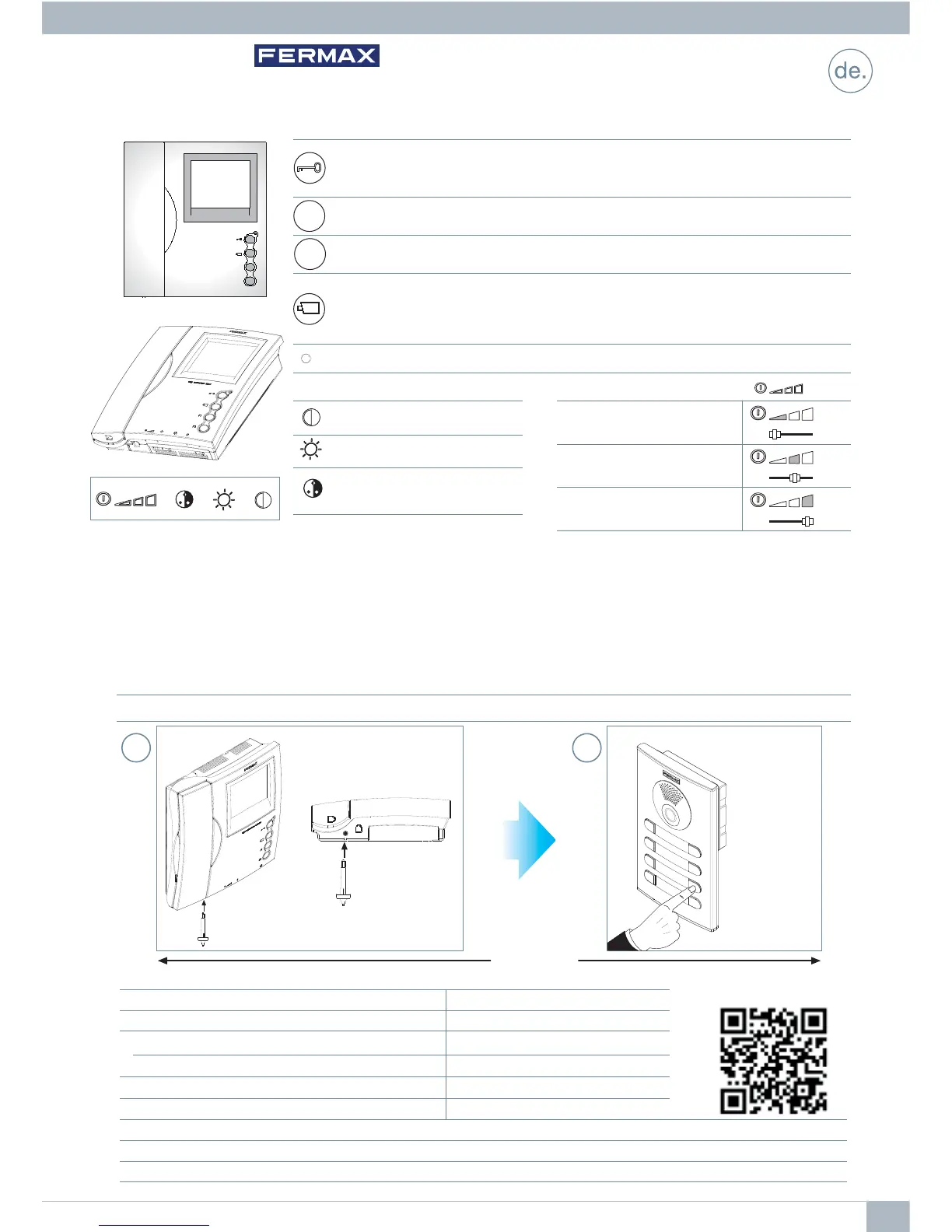

SCHNELLANLEITUNG LOFT VDS MONITOR
BEDIENTASTEN
F2
F1
F1
F2
Im Gesprächsmodus drücken, um die Tür zu öffnen.
Im Bereitschaftsmodus kann der Portier angerufen werden
(falls eine Portierzentrale vorhanden ist).
Zusatzfunktion (fragen Sie den Installateur).
Zusatzfunktion (fragen Sie den Installateur).
Im Bereitschaftsmodus drücken, worauf die Kamera der
Haupttürstation angezeigt wird und anschließend die Haupt-/
Nebenkamera auswählen (in Abhängigkeit vom Installationstyp).
LED-Anzeige Monitor eingeschaltet.
VIDEOEINSTELLUNGEN
Helligkeit
Kontrast
Farbe (nur bei
Farbbildschirm)
AUDIOEINSTELLUNGEN
Aus
Ein
Lautstärke auf MITTEL
Ein
Lautstärke auf HOCH
LOFT MONITOR PROGRAMMIEREN
1. INSTALLIEREN
Erstmaliges Anschließen des Monitors an den Strom.
Eine kontinuierlich rot leuchtende LED zeigt an, dass der Monitor mit Strom versorgt wird und
eingeschaltet ist.
2. PROGRAMMIEREN (Türstation als MASTER konfi guriert)
1. Drücken Sie bei eingeschaltetem Monitor die Programmiertaste. Der Vorgang wird durch
einen Signalton bestätigt.
2. Die Klingeltaste der Wohnung drücken. Der Vorgang wird erneut durch einen Signalton bestätigt.
Hinweis: Der Monitor ist nicht betriebsbereit, wenn er vorher nicht programmiert wurde.
1
2
< 2 min
detail
Programmier-Tool
TECHNISCHE EIGENSCHAFTEN (TFT 3,5”)
Im Bereitschaftsmodus
audio + video
10 mA
290 mA
Stromversorgung
Stromverbrauch
Betriebstemperatur
Relative Luftfeuchtigkeit
Aufl ösung : Hor. 320 Line TV - Ver. 240 Line TV
[-5 , +40 °C] / [23 , +104 °F]
F1, F2 : Negativausgang. Maximale Strömmung pro Taster F1, F2: 50mA mit 12Vdc.
[0.90%]
Videosignal : Zusammengesetztes signal 1 Vpp 75 Ω, 7 Mhz
Massangaben : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Höhe x Breite x Tiefe)
18 Vdc
VOLLSTÄNDIGES
HANDBUCH
