6 VDS LOFT MONITOR
Cod. 97878 V11_16
VDS

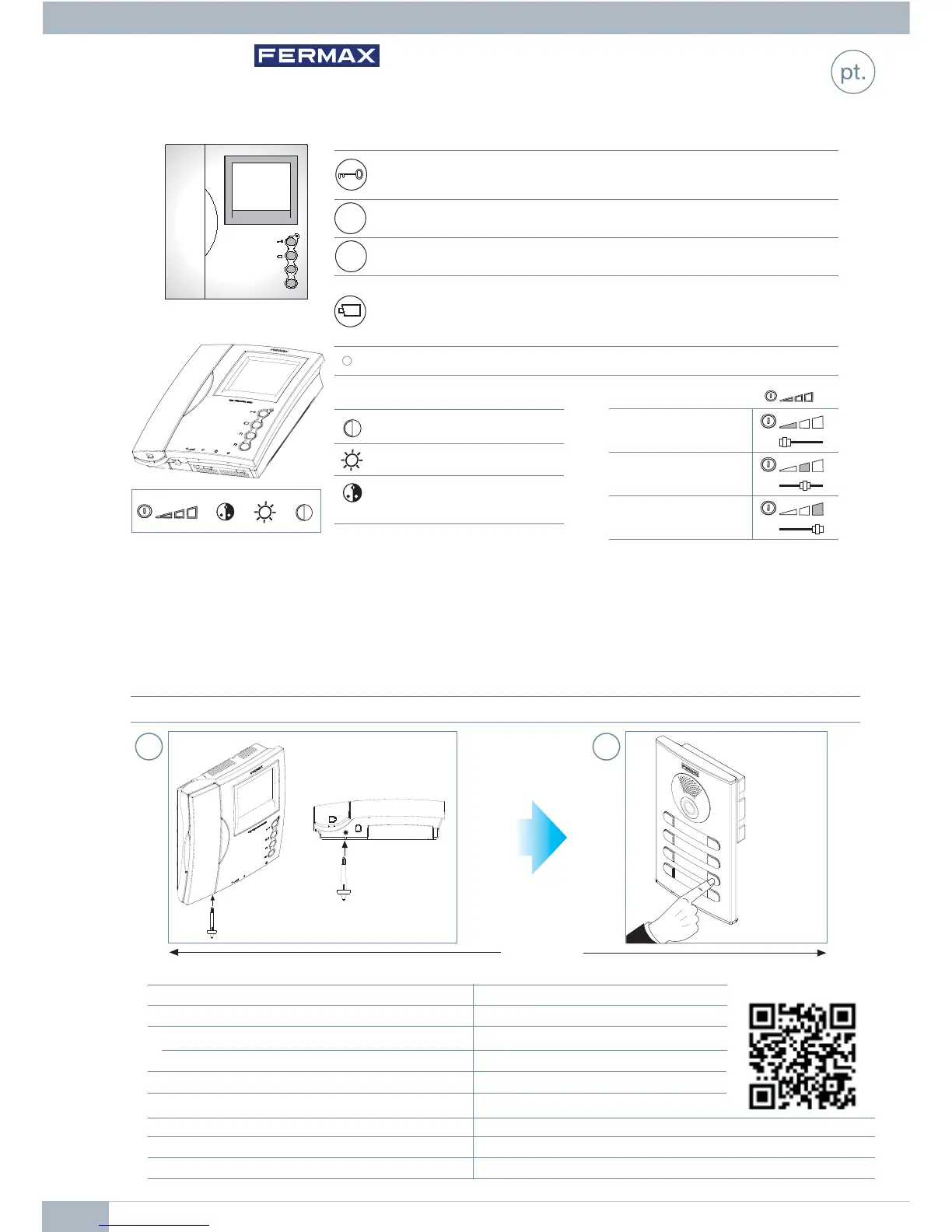

GUIA DE INÍCIO DO MONITOR LOFT VDS
BOTÕES DE CONTROLO
F2
F1
F1
F2
Em conversação, premir para abrir a porta.
Em repouso, chamada ao porteiro (se existir portaria).
Função adicional (consulte o seu instalador).
Função adicional (consulte o seu instalador).
Em repouso, premir para visualizar a câmara da botoneira
principal, ligação automática e seleção da câmara Principal/
Secundária (conforme o tipo de instalação).
LED indicador de monitor ligado
AJUSTES DE VÍDEO
Brilho
Contraste
A cores (só em monitor
a cores)
AJUSTES DE ÁUDIO
Desligado
Ligado
com volume MÉDIO
Ligado
com volume ALTO
COMO PROGRAMAR O MONITOR LOFT
1. INSTALAR
Monitor alimentado pela primeira vez.
O LED vermelho fi xo indica que o monitor está alimentado e ligado (volume de áudio).
2. PROGRAMAR (Botoneira confi gurada como MESTRE)
1. Com o monitor ligado, prima o botão de programação. Ouvir-se-á um som de confi rmação.
2. Prima o botão de chamada à habitação. Produz-se novamente uma confi rmação.*
Nota: O monitor não funciona enquanto não tiver sido programado.
1
2
< 2 min
Detalhe
Botão de programação
CARACTERÍSTICAS TÉCNICAS (TFT 3,5”)
em repouso
audio + video
Alimentação
Consumo
Temperatura de funcionamento
Humidade
Résolution : Hor. 320 Line TV - Ver. 240 Line TV
F1, F2 : Saída negativo. Corrente máxima por botão F1,F2: 50mA a 12Vdc
Signal vidéo : Sinal composto 1 Vpp 75 Ω, 7 Mhz
Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Altura x Largura x Prof)
10 mA
290 mA
18 Vdc
[-5 , +40 °C] / [23 , +104 °F]
[0.90%]
