Fermax MDS Digital Guard Unit - Caracteristicas Tecnicas

Pag 44
CARACTERISTICAS TECNICAS
Alimentación: 12VDC ± 10% / 250mA
Temperatura de funcionamiento: 10 ~ 60 ºC
Módulo de conexiones de la CC :
‘+’ alimentación (+12VDC)
‘-’ alimentación (GND)
’Sa' RS-485 (par trenzado de datos)
‘Sb’ RS-485 (par trenzado de datos)
‘2’ audio viviendas --> placas
'6' audio placas --> viviendas
'Alt' Salida hacia altavoz
'-' negativo de altavoz (GND)

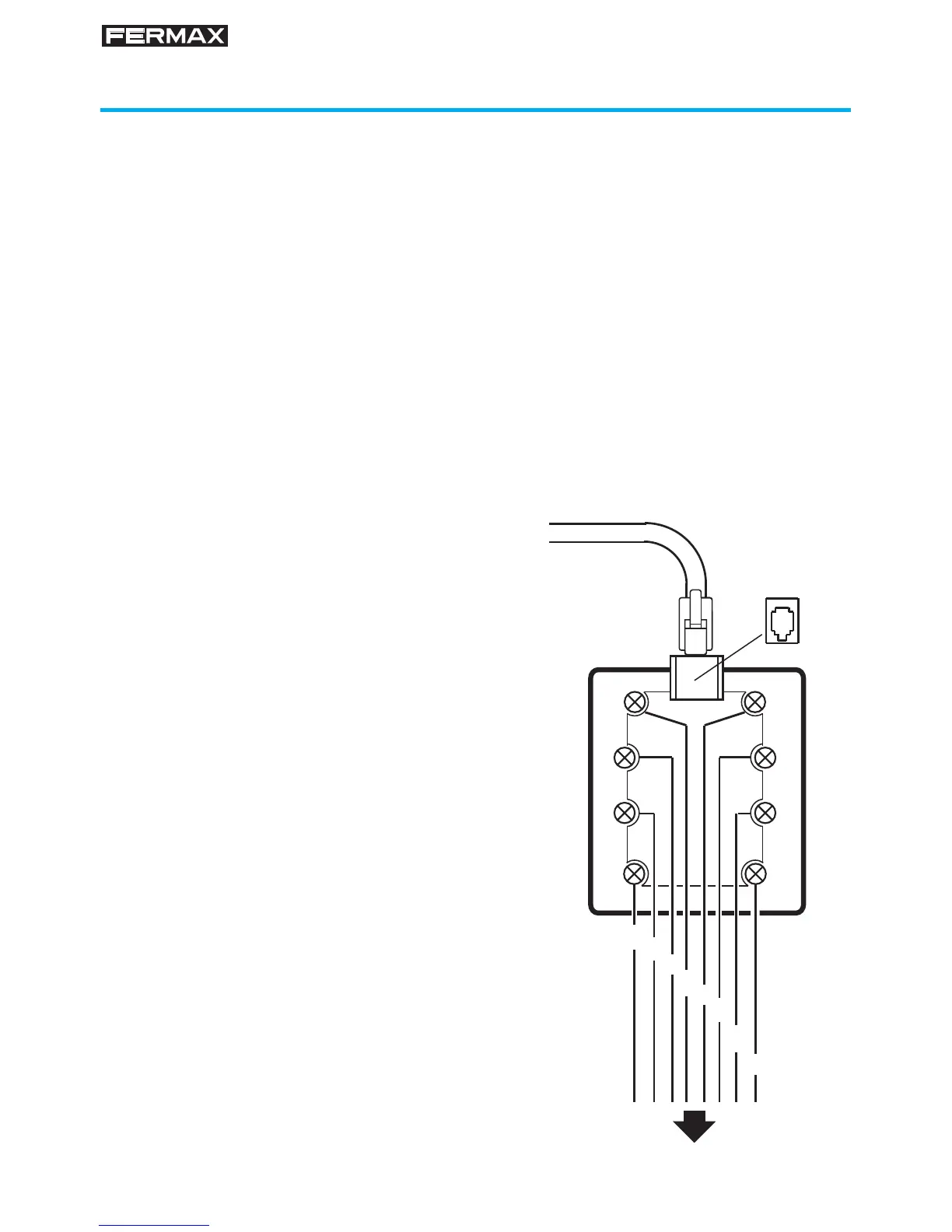

Conector tipo telefónico de pared :
[BL] : ‘+’ alimentación (+12VDC)
[OR] : ‘-’ alimentación (GND)
[BK] : ’Sa' RS-485 (par trenzado de datos)
[RD] : ‘Sb’ RS-485 (par trenzado de datos)
[WH] : ‘2’ audio viviendas --> placas
[BR] : '6' audio placas --> viviendas
[YL] : 'Alt' Salida hacia altavoz
[GR] : '-' negativo de altavoz (GND)
-
Sa
6
Alt
-
2
A la instalación
+
Sb
B
L
O
R
B
K
B
K
R
D
W
H
G
R
B
R
Y
L
Sb
Sa
-
+
6
Alt
-
2
