REGLAGE SORTIE EXTREMITE
INFERIEURE MARTEAU EJECTEUR

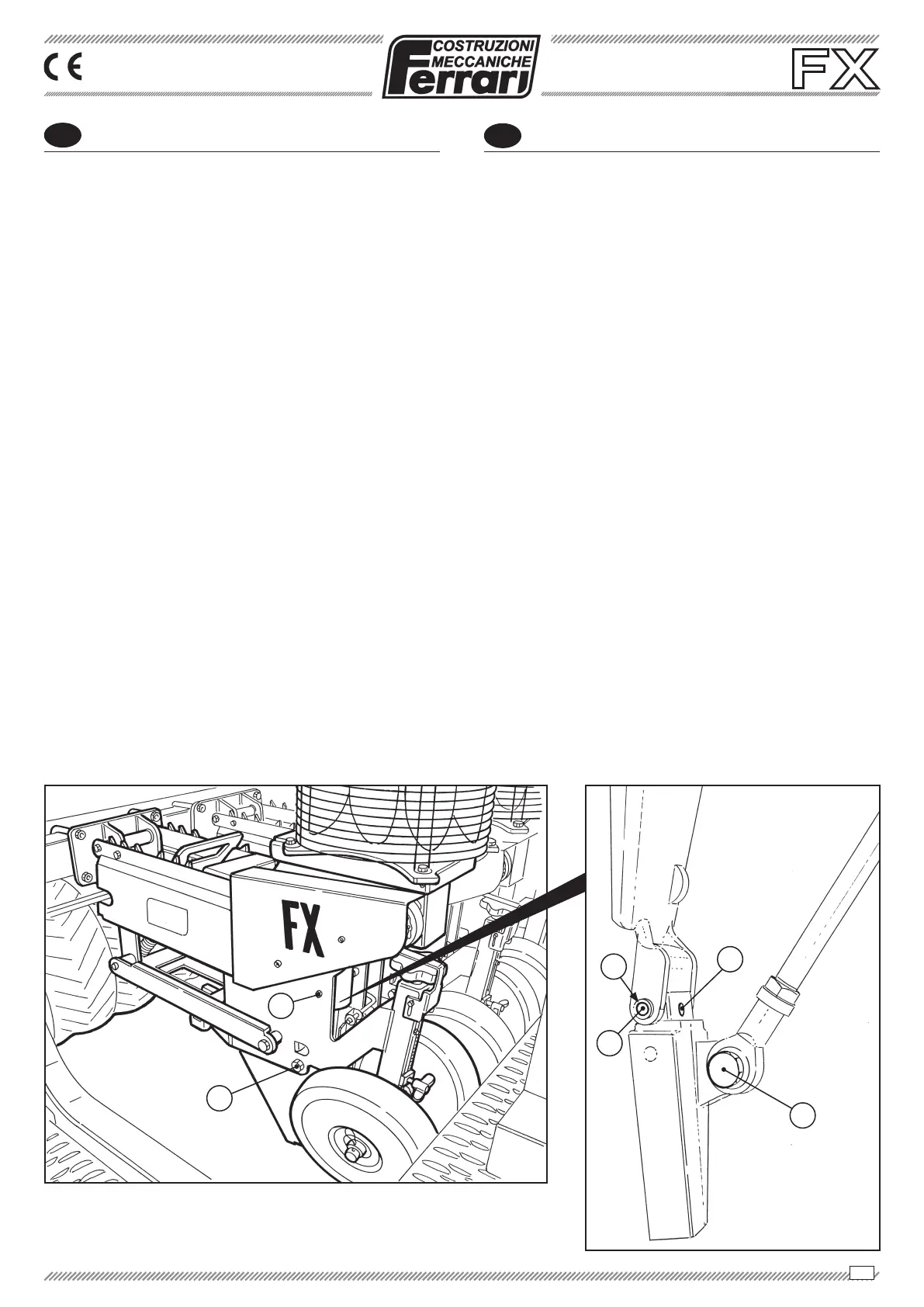

Pour un travail correct, le marteau éjecteur doit sortir
du soc de 5-8 mmFig. 1. Pour
(A)
(B), dévisser le boulon (C) et
-
nuer, après cette opération, remettre le boulon (C) et
(B).
REMPLACEMENT DU MARTEAU
EJECTEUR
Enlever le soc en enlevant les deux vis (D), placés
sur les deux côtés.
Enlever les deux vis (E) des deux côtés.
Enlever la vis (F) ; le marteau sort alors, et il est
possible de le remplacer.
REMPLACEMENT DES DOUILLES ET DU
PIVOT DE LA POINTE DE L’EXPULSEUR
Desserrer la vis (G)
(H).
Retirer les douilles (I) et mettre les nouvelles en
(G).
E
D
F
G
I
H
ES
Manuale d’uso e manutenzione
Operating and service manual
Mode d’emploi et d’entretien
Manual de uso y mantenimiento
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
PLANTEUSE REMORQUÉE
TRASPLANTADORA REMOLCADA
REGULACIÓN SALIDA DEL EXTREMO
INFERIOR MARTILLO EXPULSOR
Para un trabajo correcto, el martillo expulsor debe
sobresalir de la reja 5-8 mm como se indica en Fig.
1
articulación (A) (B), desatornille
el perno (C) y gire la anilla en sentido contrario a las
agujas del reloj para aumentar la distancia, gírela en
sentido horario para disminuirla,
la operación vuelva a colocar el perno (C) y apriete la
tuerca (B)
.
SUSTITUCIÓN MARTILLO
EXPULSOR
Retire la reja quitando los dos tornillos (D), ubica-
dos a ambos lados.
Retire los dos tornillos (E) de ambos lados.
Retire el tornillo (F) y en este punto el martillo sale
y es posible entonces sustituirlo.
SUSTITUCIÓN BUJES Y PERNO
PUNTA EXPULSOR
(G) con un destornillador.
Saque el perno (H).
Saque los bujes (I)
con una gota de LOCTITE 270, meta a continua-
ción el nuevo perno y fíjelo con el tornillo (G).
