CONTROLE DE L’ETANCHEITE (CONSEILLE)
Avant de réaliser la phase du vide de l’installation, nous conseil-
lons de vérifier l’étanchéité du circuit frigorifique comprenant les
jonctions reliant les tuyaux et l’unité intérieure. Pour l'exécution
de cette phase procéder de la manière suivante :
• Les vannes de service de l'unité extérieure étant entièrement
fermées, enlever le bouchon de la prise de service (1-Fig.2) et
le goulot (2-Fig.2) de la vanne du gaz (la plus grande)
• Relier à la vanne de service un manomètre associé à la
bouteille d’azote (N2).
• Pressuriser le système à une pression maximum de 30 bars
avec l'azote de la bouteille.
• Vérifier avec du savon liquide si les jonctions sont étanches.
Pour éviter que de l’azote liquide entre dans le sys-
tème, tenir la bouteille à la verticale pendant
l’opération de pressurisation !
• Vérifier l’étanchéité sur tous les joints de connexion, aussi bien de l’unité extérieure que de l’unité intérieure. Les fuites
éventuelles seront signalées par la formation de bulles. Dans ce cas vérifier le serrage des goulots ou le profil du dud-
geon.
• Eliminer le savon liquide avec un chiffon.
• Réduire la pression d’azote dans le circuit en desserrant le tuyau de remplissage de la bouteille.
• Avec la pression réduite, débrancher la bouteille d’azote.
19

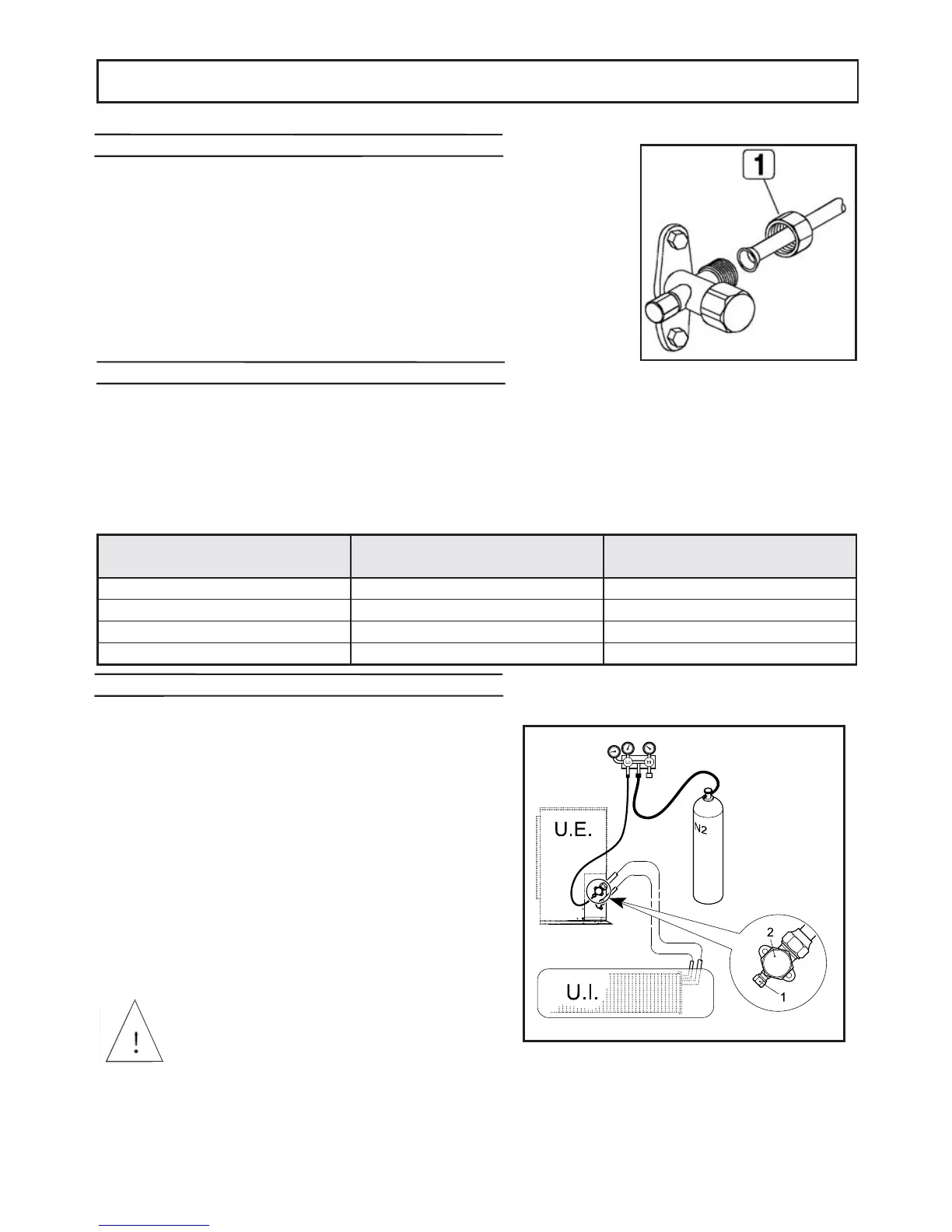

INSTALLATION DE LA MACHINE
Fig.2
RACCORDEMENTS FRIGORIFIQUES
Pour relier les lignes frigorifiques procéder de la manière indiquée ci-dessous :
• Faire coïncider les extrémités du tube dudgeonné avec celles des raccords prévus
sur l’unité intérieure et extérieure.
• Visser l'embout à la main et puis le serrer avec une clé appropriée (pour éviter des
tensions sur les tuyaux nous conseillons d’utiliser une contre-clé).
Répéter l’opération pour le deuxième robinet.
SERRAGE DES TUYAUX
S'assurer qu'il n'y a pas de poussière, ni de saleté dans la zone de jonction
• vérifier que la surface de jonction et le dudgeon sont parfaitement alignés
• Serrer l'écrou d'abord à la main et ensuite à l'aide d'une clé dynamométrique appropriée.
Un serrage insuffisant pourrait provoquer des fuites ; par ailleurs un serrage trop fort pourrait endommager le dudgeon.
Le tableau ci-dessous indique les couples de serrage conseillés en fonction du diamètre du tuyau.
Fig.1
Diamètre
Nominal (")
Diamètre
extérieur (mm) ∅
Couple de serrage
(N·m)- (kgf·cm)
1/4 6.35 14 ~ 18 (140 ~ 180)
3/8 9.52 33 ~ 42 (330 ~ 420)
1/2 12.70 33 ~ 42 (330 ~ 420)
5/8 15.88 33 ~ 42 (330 ~ 420)
Tab. Couples de Serrage ( Valeurs de Référence)
