QUADRIFOGLIO B
11
IT
cod. 3541F574 - Rev. 00 - 09/2017

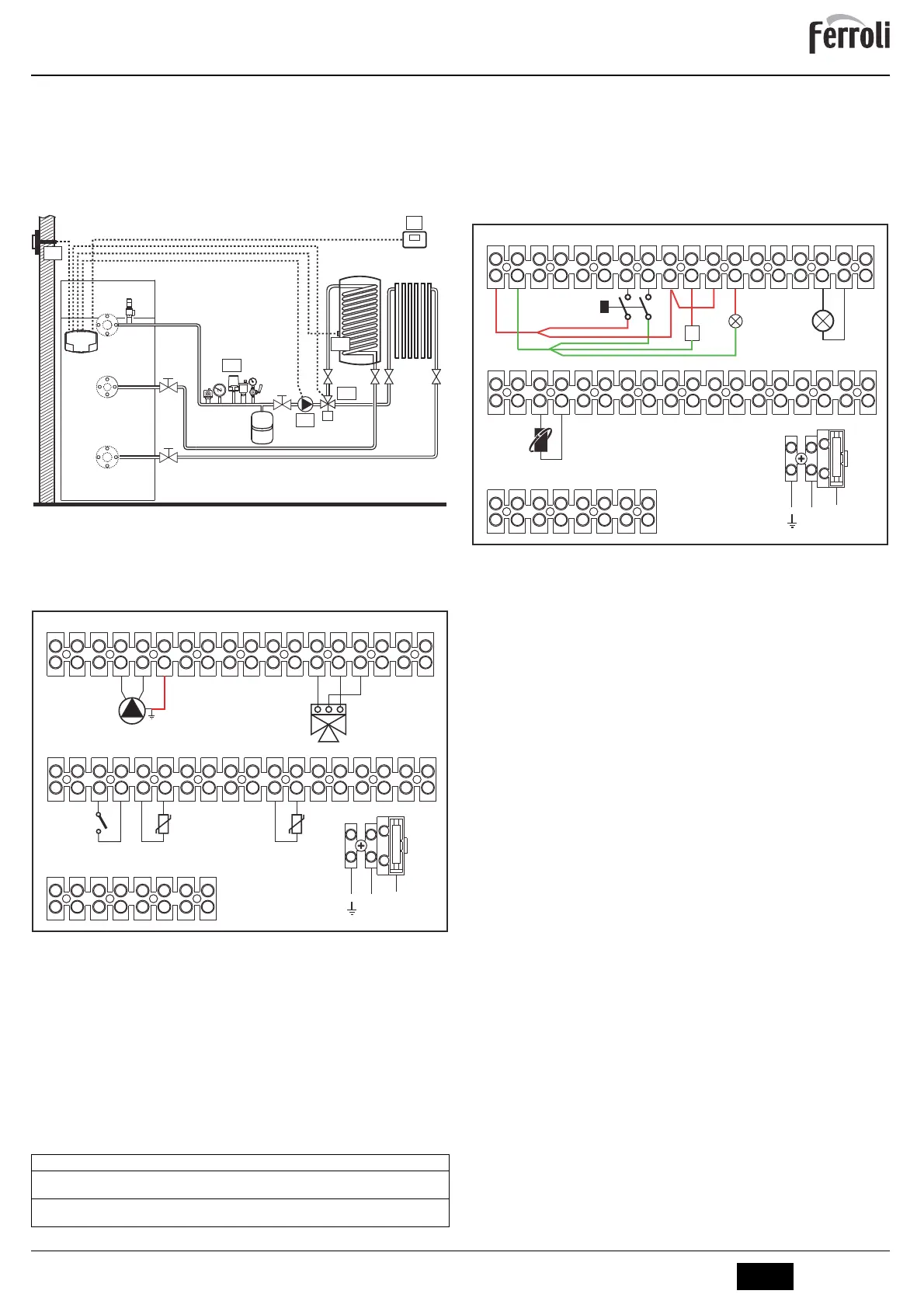

Un circuito riscaldamento diretto ed un circuito sanitario con valvola deviatrice (a
3 fili)
- Schema di principio
Utilizzare valvole deviatrici a 3 fili:
- FASE APERTURA 230V
- FASE CHIUSURA 230V
- NEUTRO
con tempi di commutazione (da tutto chiuso a tutto aperto) non superiori a 90 secondi.
fig. 42
- Collegamenti elettrici
Dopo l’installazione, sarà necessario effettuare i collegamenti elettrici necessari come ri-
portato nello schema elettrico.
Successivamente, procedere alla configurazione della centralina come riportato nell’ap-
posito paragrafo.
fig. 43
Legenda
- Parametri
Ogni impianto necessita di una diversa parametrizzazione. Seguire la procedura d’ac-
cesso riportata di seguito.
“Menù Service”
Verificare/Modificare parametro b02 del “Menù Parametri Trasparenti” a 9 (per i modelli
B 70, B 125 e B 320) e a 6 (per il modello B 220).
- Funzionalità opzionali
Oltre ai collegamenti elettrici della precedente figura (necessari a questa configurazione
d’impianto) esistono delle opzioni che non necessitano di impostazioni.
fig. 44
Legenda
32
Circolatore riscaldamento
a
1a zona (diretta)
72
Termostato ambiente 1a zona (diretta)
b
Circuito bollitore
138
Sonda esterna
M
Mandata
155
Sonda bollitore
RA
Ritorno Alta Temperatura
348
Valvola a 3 vie (a tre fili)
RB
Ritorno Bassa Temperatura
A =
FASE APERTURA
B =
NEUTRO
C =
FASE CHIUSURA
I*
Dispositivi di sicurezza ISPESL (Quando richiesti - non forniti)
Per gestire la temperatura scorrevole è necessario acquistare la sonda esterna accessoria cod. 013018X0
In caso di utilizzo di una sonda bollitore (non fornita), è necessario acquistare la sonda NTC accessoria cod.
1KWMA11W (2 mt.) oppure cod. 043005X0 (5 mt.)
In caso di utilizzo di un termostato bollitore (non fornito) è necessario acquistare il kit accessorio cod.
013017X0 (da collegare al posto della Sonda Bollitore)
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
155
L
N
32
LN
1 2 3 4 5 6 7 8 9 101112131415161718
348
CBA
72 138
139
Comando Remoto: può essere installato al posto del 72 per gestire la richiesta della 1° zona (diretta)
300
Indicazione bruciatore acceso (uscita contatto pulito): l’esempio mostra il collegamento di un contaore a
230Vac
301
Indicazione anomalia (uscita contatto pulito): l’esempio mostra il collegamento di una lampada a 230Vac
302
Ingresso reset remoto (230Vac): l’esempio mostra il collegamento di un interruttore bipolare a 230Vac, che per-
mette di sbloccare un’anomalia di tipo blocco
357
Indicazione anomalia (230Vac): l’esempio mostra il collegamento di una lampada a 230Vac
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
L
N
1 2 3 4 5 6 7 8 9 101112131415161718
300
357
139
301
302
NL
T
