QUADRIFOGLIO B
10
IT
cod. 3541F574 - Rev. 00 - 09/2017

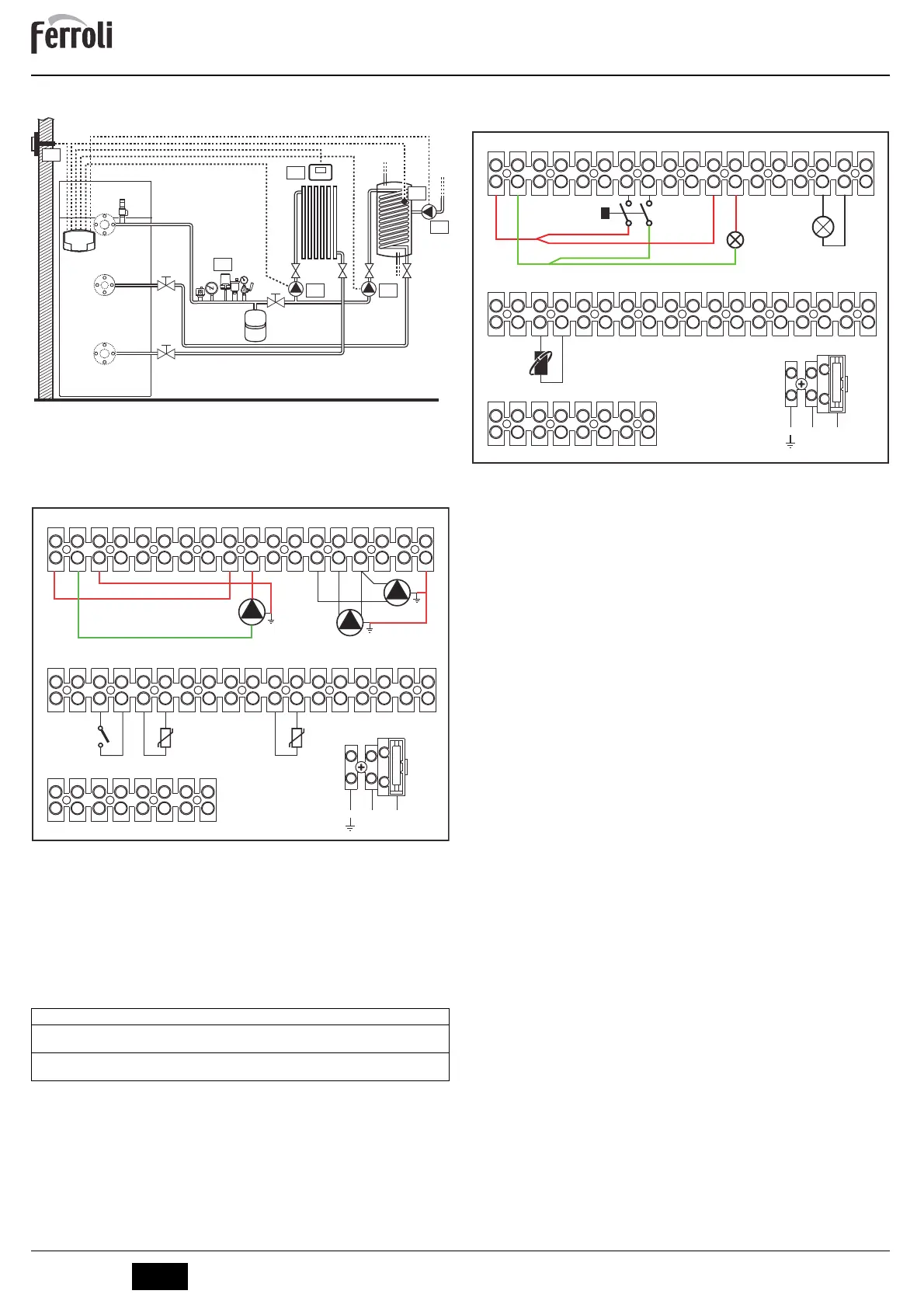

Un circuito riscaldamento diretto ed un circuito sanitario con circolatore
- Schema di principio
fig. 40
- Collegamenti elettrici
Dopo l’installazione, sarà necessario effettuare i collegamenti elettrici necessari come ri-
portato nello schema elettrico.
Successivamente, procedere alla configurazione della centralina come riportato nell’ap-
posito paragrafo.
fig. 41
Legenda
- Parametri
Ogni impianto necessita di una diversa parametrizzazione. Seguire la procedura d’ac-
cesso riportata di seguito.
“Menù Service”
Verificare/Modificare parametro b02 del “Menù Parametri Trasparenti” a 8 (per i modelli
B 70, B 125 e B 320) e a 5 (per il modello B 220)
Verificare/Modificare parametro b08 del “Menù Parametri Trasparenti” a 1
“Menù Tipo Impianto”
Modificare parametro P.09 del “Menù Tipo Impianto” a 1.
- Funzionalità Opzionali
Oltre ai collegamenti elettrici della precedente figura (necessari a questa configurazione
d’impianto) esistono delle opzioni che non necessitano di impostazioni.
Legenda
72
Termostato ambiente 1a zona (diretta)
a
1a zona (diretta)
130
Circolatore bollitore
b
Circuito bollitore
138
Sonda esterna
M
Mandata
155
Sonda bollitore
RA
Ritorno Alta Temperatura
300
Circolatore antilegionella
RB
Ritorno Bassa Temperatura
306
Circolatore 1a zona (diretta)
I*
Dispositivi di sicurezza ISPESL (Quando richiesti - non forniti)
Per gestire la temperatura scorrevole è necessario acquistare la sonda esterna accessoria cod. 013018X0
In caso di utilizzo di una sonda bollitore (non fornita), è necessario acquistare la sonda NTC accessoria cod.
1KWMA11W (2 mt.) oppure cod. 043005X0 (5 mt.)
In caso di utilizzo di un termostato bollitore (non fornito) è necessario acquistare il kit accessorio cod.
013017X0 (da collegare al posto della Sonda Bollitore)
130306
72
ab
155
300
M
RA
RB
I*
138
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
1 2 3 4 5 6 7 8 9 101112131415161718
LLN
LN
155
300
LN
130
306
72
138
139
Comando Remoto: può essere installato al posto del 72 per gestire la richiesta della 1° zona (diretta)
301
Indicazione anomalia (uscita contatto pulito): l’esempio mostra il collegamento di una lampada a 230Vac
302
Ingresso reset remoto (230Vac): l’esempio mostra il collegamento di un interruttore bipolare a 230Vac, che per-
mette di sbloccare un’anomalia di tipo blocco
357
Indicazione anomalia (230Vac): l’esempio mostra il collegamento di una lampada a 230Vac
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
1 2 3 4 5 6 7 8 9 101112131415161718
LN
301
302
139
357
LN
