QUADRIFOGLIO B
9
IT
cod. 3541F574 - Rev. 00 - 09/2017

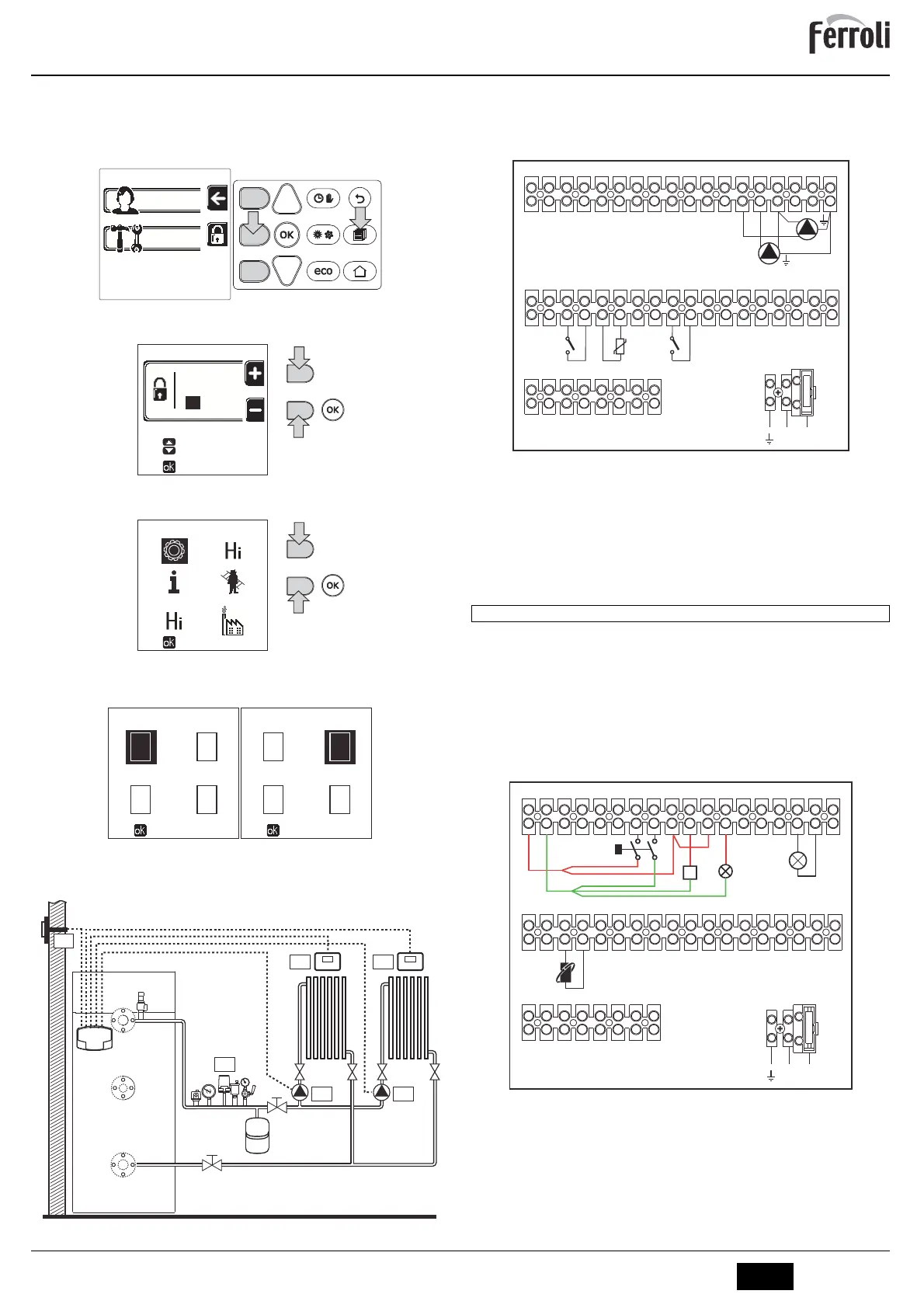

Esempi circuiti idraulici
Negli esempi descritti in seguito potrebbe essere richiesto di verificare/modificare alcuni parametri.
Per fare questo è necessario accedere al menù Tecnico.
Dalla schermata principale (Home), premere il tasto Menù principale (part. 12 -
fig. 1 ).
Accedere al menù “Tecnico” attraverso la pressione del tasto contestuale 2 (part. 2 -
fig. 1 ).
fig. 33
Inserire il codice "4 1 8" con i tasti contestuali 1 e 2. Confermare ogni cifra con il tasto OK.
fig. 34
Accedere al Menù Parametri attraverso la pressione del tasto OK.
fig. 35
Accedere al "Menù Configurazione" o al "Menù Tipo impianto" in funzione del parametro
da modificare come riportato in ciascun esempio circuito idraulico.
fig. 36
Due circuiti riscaldamento diretti
- Schema di principio
fig. 37
- Collegamenti elettrici
Dopo l’installazione, sarà necessario effettuare i collegamenti elettrici necessari come riportato
nello schema elettrico.
Successivamente, procedere alla configurazione della centralina come riportato nell’apposito pa-
ragrafo.
fig. 38
Legenda
- Parametri
Ogni impianto necessita di una diversa parametrizzazione. Seguire la procedura d’accesso ripor-
tata di seguito.
“Menù Tipo Impianto”
Modificare parametro P.01 del “Menù Tipo Impianto” a 4 .
Modificare parametro
P.09 del “Menù Tipo Impianto” a 1 .
-
Funzionalità opzionali
Oltre ai collegamenti elettrici della precedente figura (necessari a questa configurazione d’impian-
to) esistono delle opzioni che non necessitano di impostazioni.
fig. 39
Legenda
UTENTE
TECNICO
MENU
2
12
per confermare
Menù tecnico
0 X X
per selezionare
1
2
Inserire codice:
per confermare
MENU PARAMETRI
1
2
per confermare
Menù Tipo Impianto
b
P.
Po
per confermare
Menù Configurazione
b
P.
Po
306307
72b72
ab
M
RA
RB
I*
138
72 Termostato ambiente 1a zona (diretta) a 1a zona (diretta)
72b Termostato ambiente 2a zona (diretta) b 2a zona (diretta)
138 Sonda esterna M Mandata
307 Circolatore 1a zona (diretta) RA Ritorno Alta Temperatura
306 Circolatore 2a zona (diretta) RB Ritorno Bassa Temperatura
I* Dispositivi di sicurezza ISPESL (Quando richiesti - non forniti)
Per gestire la temperatura scorrevole è necessario acquistare la sonda esterna accessoria cod. 013018X0
139 Comando Remoto: può essere installato al posto del 72 per gestire la richiesta della 1° zona (diretta)
300 Indicazione bruciatore acceso (uscita contatto pulito): l’esempio mostra il collegamento di un contaore a 230 Vac
301 Indicazione anomalia (uscita contatto pulito): l’esempio mostra il collegamento di una lampada a 230Vac
302 Ingresso reset remoto (230Vac): l’esempio mostra il collegamento di un interruttore bipolare a 230Vac, che permette di
sbloccare un’anomalia di tipo blocco
357 Indicazione anomalia (230Vac): l’esempio mostra il collegamento di una lampada a 230Vac
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
1 2 3 4 5 6 7 8 9 101112131415161718
LLN
LN
307
306
72
138
72B
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44
FUSE
3.15A
1 2 3 4 5 6 7 8 9 101112131415161718
LN
301
302
139
357
300
LN
T
