1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di
istruzioni.
• Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e con-
segnargli il presente manuale che costituisce parte integrante ed essenziale del pro-
dotto e deve essere conservato con cura per ogni ulteriore consultazione.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato. È vietato ogni intervento su organi di rego-
lazione sigillati.
• Un’errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell’installazione e nell’uso e comunque per inosservanza delle
istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L’eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• L’apparecchio non è destinato ad essere usato da persone (bambini compresi) le
cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di
esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraver-
so l’intermediazione di una persona responsabile della loro sicurezza, di una sorve-
glianza o di istruzioni riguardanti l’uso dell’apparecchio.
• Lo smaltimento dell'apparecchio e dei suoi accessori deve essere effettuato in
modo adeguato, in conformità alle norme vigenti.
• Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile cliente,
La ringraziamo di aver scelto QUADRIFOGLIO B, una caldaia a basamento FERROLI
di concezione avanzata, tecnologia d’avanguardia, elevata affidabilità e qualità costrut-
tiva. La preghiamo di leggere attentamente il presente manuale perchè fornisce impor-
tanti indicazioni riguardanti la sicurezza di installazione, uso e manutenzione.
QUADRIFOGLIO B è un generatore termico per riscaldamento, premiscelato a con-
densazione ad altissimo rendimento e bassissime emissioni, funzionante a gas naturale
o GPL e dotato di sistema di controllo a microprocessore.
Il corpo caldaia è composto da uno scambiatore in acciaio inox a tubo elicoidale brevet-
tato e da un bruciatore premiscelato in acciaio, dotato di accensione elettronica con
controllo di fiamma a ionizzazione, di ventilatore a velocità modulante e valvola gas mo-
dulante. QUADRIFOGLIO B è un generatore termico predisposto per funzionare singo-
larmente o in cascata.
FERROLI fornisce a richiesta tutti gli accessori idraulici e i collettori fumo per il collega-
mento di 2 o 3 apparecchi in cascata nelle configurazioni da 70 + 70 kW fino a 320 + 320
+320 kW.
2.2 Pannello comandi

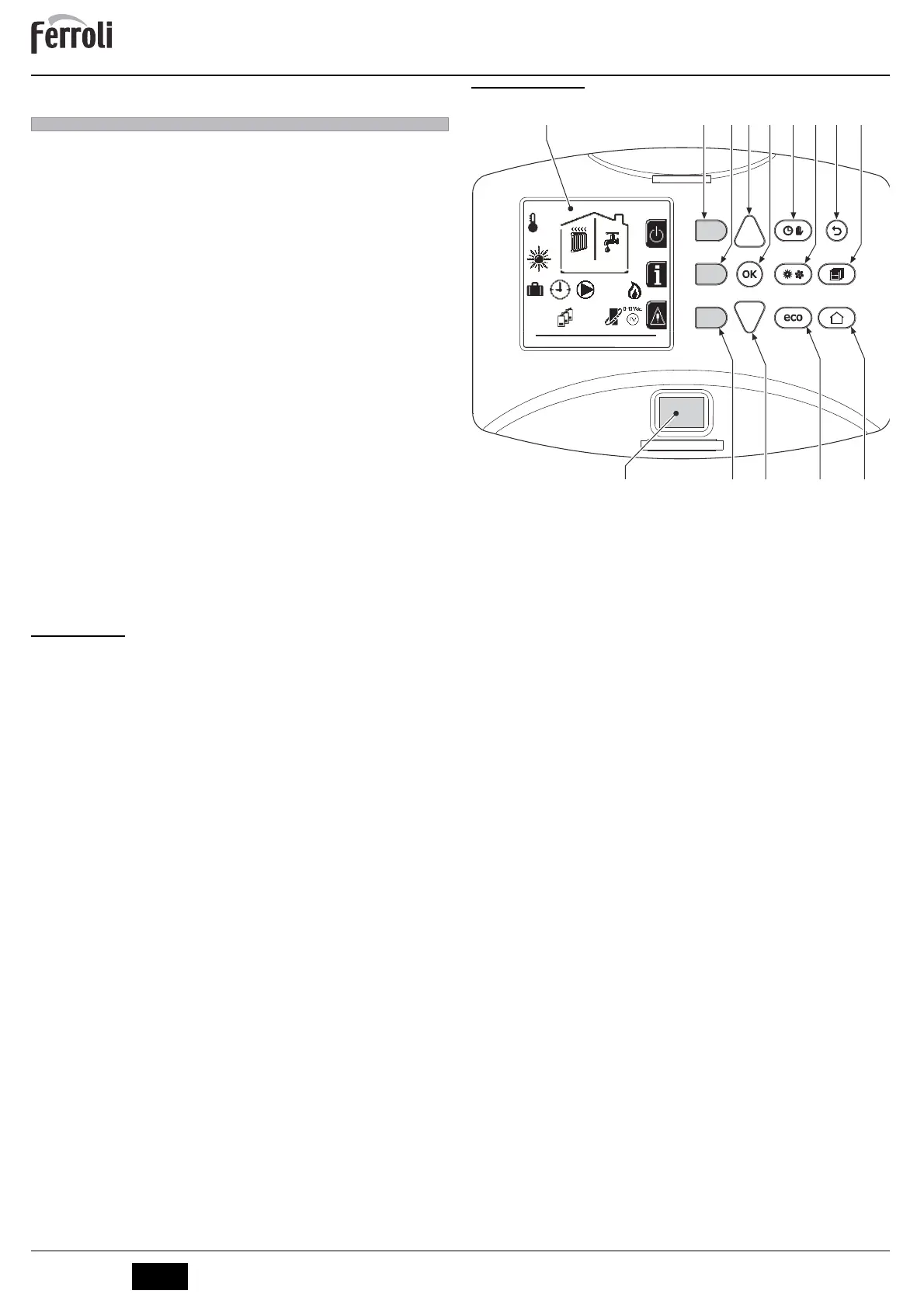

fig. 1 - Pannello di controllo
Legenda
1 = Tasto contestuale 1
2 = Tasto contestuale 2
3 = Tasto contestuale 3
4 = Display a matrice di punti (esempio schermata principale)
5 = Tasto navigazione menù
6 = Taso conferma/ingresso menù
7 = Tasto navigazione menù
8 = Tasto funzionamento Automatico/Manuale riscaldamento/Sanitaio
9 = Tasto selezione modalità Estate/Inverno
10 = Tasto selezione modalità Economy/Confort
11 = Tasto uscita menù
12 = Tasto menù principale
13 = Tasto Home (ritorno a schermata principale)
14 = Interruttore generale
Tasti contestuali
I tasti contestuali (part. 1, 2, 3 - fig. 1) sono contraddistinti dal colore grigio, dalla man-
canza di serigrafia e possono assumere un significato diverso a seconda del menù se-
lezionato. È fondamentale osservare l’indicazione fornita dal display (icone e testi). In
fig. 1 ad esempio, tramite il tasto contestuale 2 (part. 2 - fig. 1) è possibile accedere alle
informazioni dell’apparecchio quali: temperature sensori, potenze di lavoro, ecc.
Tasti diretti
I tasti diretti (part. 8, 9, 10 - fig. 1) hanno sempre la stessa funzione.
Tasti navigazione/menù
I tasti navigazione/menù (part. 5, 6, 7, 11, 12, 13 - fig. 1) servono per navigare tra i vari
menù implementati nel pannello di controllo.
M
88°C
23°C
60°C 40°C
Giovedì 9 Gen. 2014 00:15:60
14
4
1 2 65 8 119 12
3 71013
