QUADRIFOGLIO B
3
IT
cod. 3541F574 - Rev. 00 - 09/2017

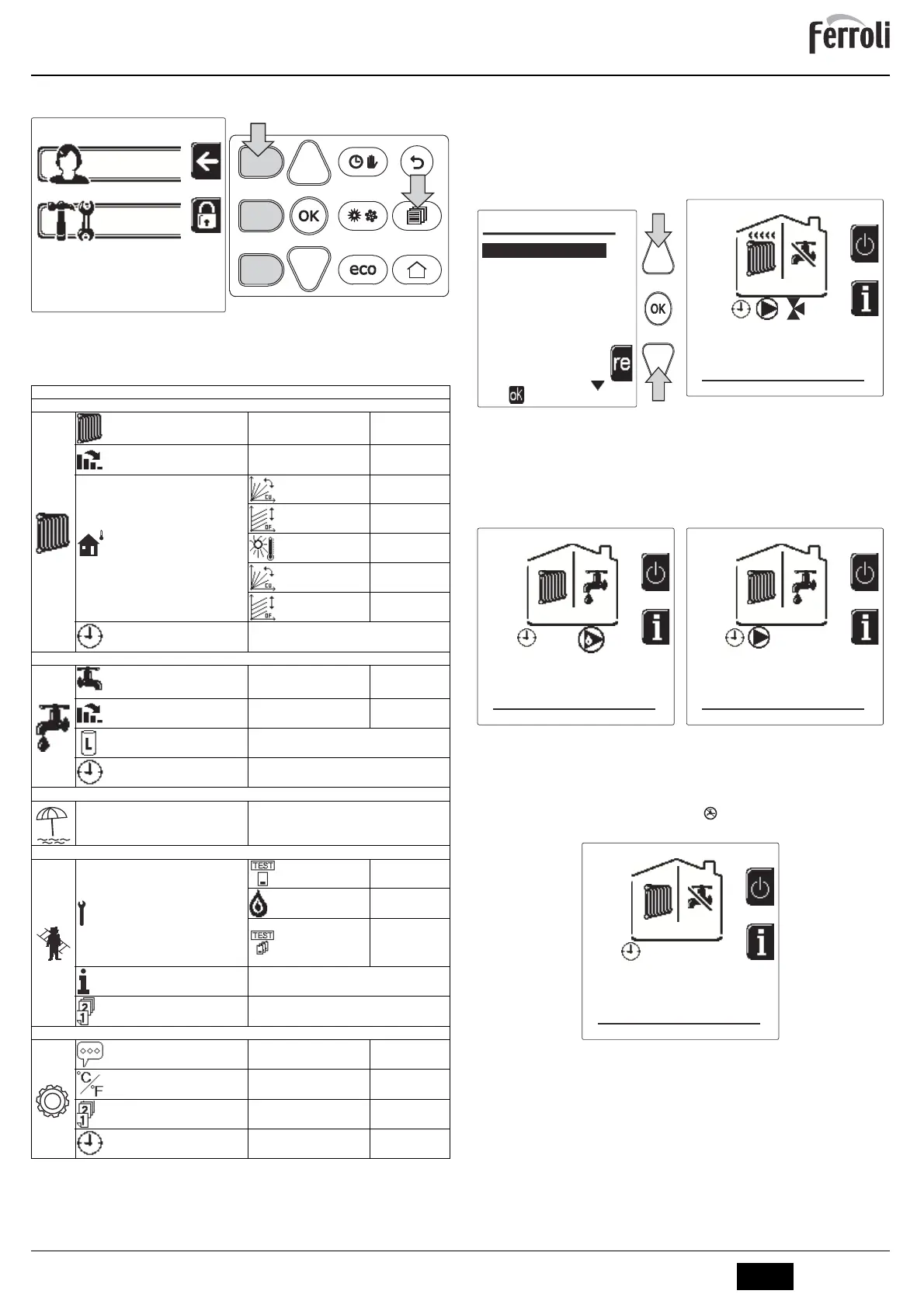

Struttura del menù
Dalla schermata principale (Home), premere il tasto Menù principale (part. 12 - fig. 1).
Accedere al menù “Utente” attraverso la pressione del tasto contestuale 1 (part. 1 -
fig. 1). Successivamente utilizzare i tasti “navigazione menù” per accedere ai diversi li-
velli descritti nella seguente tabella.
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remoto
o segnale 0-10 Vdc è indicata dall’attivazione del circolatore e dall’aria calda sopra il ra-
diatore (fig. 2).
Sanitario (con bollitore opzionale installato)
La richiesta riscaldamento bollitore è indicata dall’attivazione della goccia sotto il rubinet-
to (fig. 4 e fig. 5).
Esclusione bollitore (economy)
Il riscaldamento/mantenimento in temperatura del bollitore può essere escluso dall'uten-
te. In caso di esclusione, non vi sarà erogazione di acqua calda sanitaria. Il bollitore può
essere disattivato dall’utente (modalità ECO) premendo il tasto eco/comfort (part. 10 -
fig. 1). In modalità ECO il display attiva il simbolo . Per attivare la modalità COMFORT
premere nuovamente il tasto eco/comfort (part. 10 - fig. 1).
fig. 6 - Economy
MENÙ UTENTE
RISCALDAMENTO
Temp Regolazione
Vedi fig. 12
Temp Regolazione Riduzione
Vedi fig. 13
Temperatura Scorrevole
Curva1
Vedi fig. 26
Offset1
Vedi fig. 27
Temp Esterna Risc Off
Vedi page 7
Curva2
/
Offset2
/
Programma Orario
Vedi “Programmazione orario” on page 5
ACQUA CALDA SANITARIA
Temp Regolazione
Vedi fig. 14
Temp Regolazione Riduzione
Vedi fig. 15
Legionella
Vedi “Programmazione Legionella (con bollitore opzio-
nale installato)” on page 6
Programma Orario
Vedi “Programmazione orario” on page 5
FUNZIONE VACANZA
Vedi “Funzione Vacanze” on page 6
MANUTENZIONE
Modalità Test
Modalità Test
Vedi fig. 63
Selezione Tipo Gas
Vedi fig. 58
Modalità Test Cascata
Vedi “Attivazione
modalità TEST
CASCATA” on
page 17
Informazione Service
Vedi “Informazione Service” on page 6
Data Intervento Service
Vedi “Data Intervento Service” on page 6
IMPOSTAZIONI
Lingua
Vedi fig. 7
Unità di Misura
/
Impostazione Data
Vedi fig. 8
Impostazione Orario
Vedi fig. 9
Configurazione
“Solo riscaldamento/Doppio circola-
tore”
fig. 2
Configurazione
“Circolatore e valvola 3 vie”
fig. 3
Configurazione
“Doppio circolatore”
fig. 4
Configurazione
“Circolatore e valvola 3 vie”
fig. 5
per confermare
Programma Orario
Martedì
Mercoledì
Giovedì
Venerdì
Sabato
Domenica
Lunedì-Domenica
Lunedì
Giovedì 9 Gen. 2014 11:25:40
23°C
32°C
Giovedì 9 Gen. 2014 11:28:22
23°C 32°C
Giovedì 9 Gen. 2014 11:29:27
23°C 32°C
Giovedì 9 Gen. 2014 11:30:43
23°C 32°C
