INSTALLAZIONE DEL COMANDO
Come prima cosa è necessario scegliere in quale punto installare il controllore remoto; in base alla dimensione ed
alla lunghezza dei collegamenti, predisporre una canalina adeguatamente dimensionata per contenere i cavi di col-

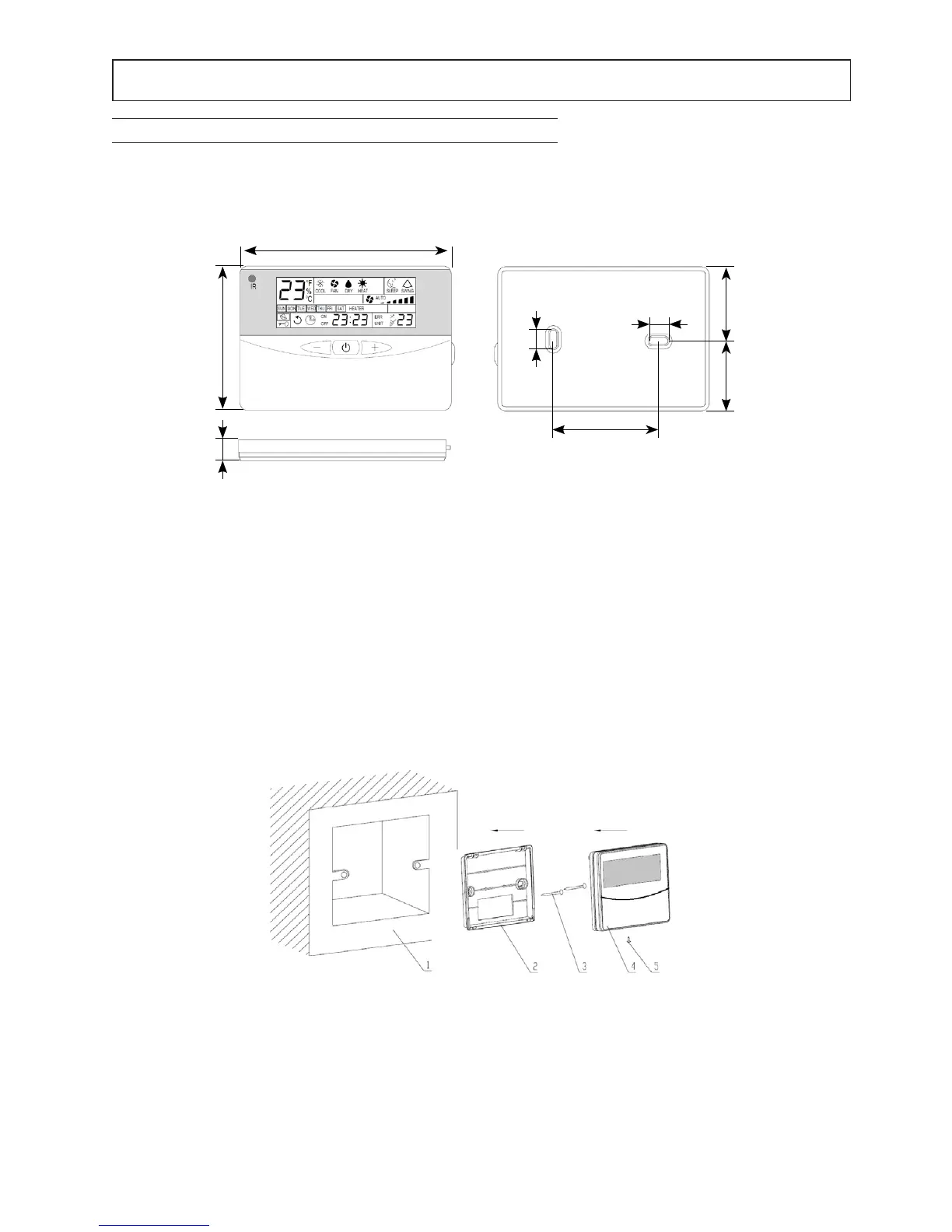

legamento oppure una apposita scatola di derivazione. Il disegno sotto indica le dimensioni del comando.
Per il ssaggio del controllo remoto, rimuovere la parte frontale dello stesso, rimuovere con delicatezza la scheda
elettronica al suo interno (ssata con viti al resto della struttura) e procedere al ssaggio del controllo tramite due viti,
come indicato dalle gure sottostanti.
Durante l’installazione del controllo remoto, si raccomanda di fare particolare attenzione al senso in cui viene ssato,
assicurarsi che la piastra sia correttamente orientata, prima di ssare le viti di ancoraggio.
N° Nome
1 Supercie del muro o scatola ad incasso
2 Retro del controller remoto
3 Vite M4 x 10
4 Controller remoto
Attenzione: il controllore è dotato di cavo a corredo di lunghezza 7m.
Si ricorda di non installare il controllore remoto in punti dove possa venire in contatto diretto con ussi
d’acqua o grandi quantità di vapore.
DATI TECNICI UNITA’
4444
12
120
60
12
8820
Fig.1
Fig.2
