RIMINI DP
24 A73021552
PT

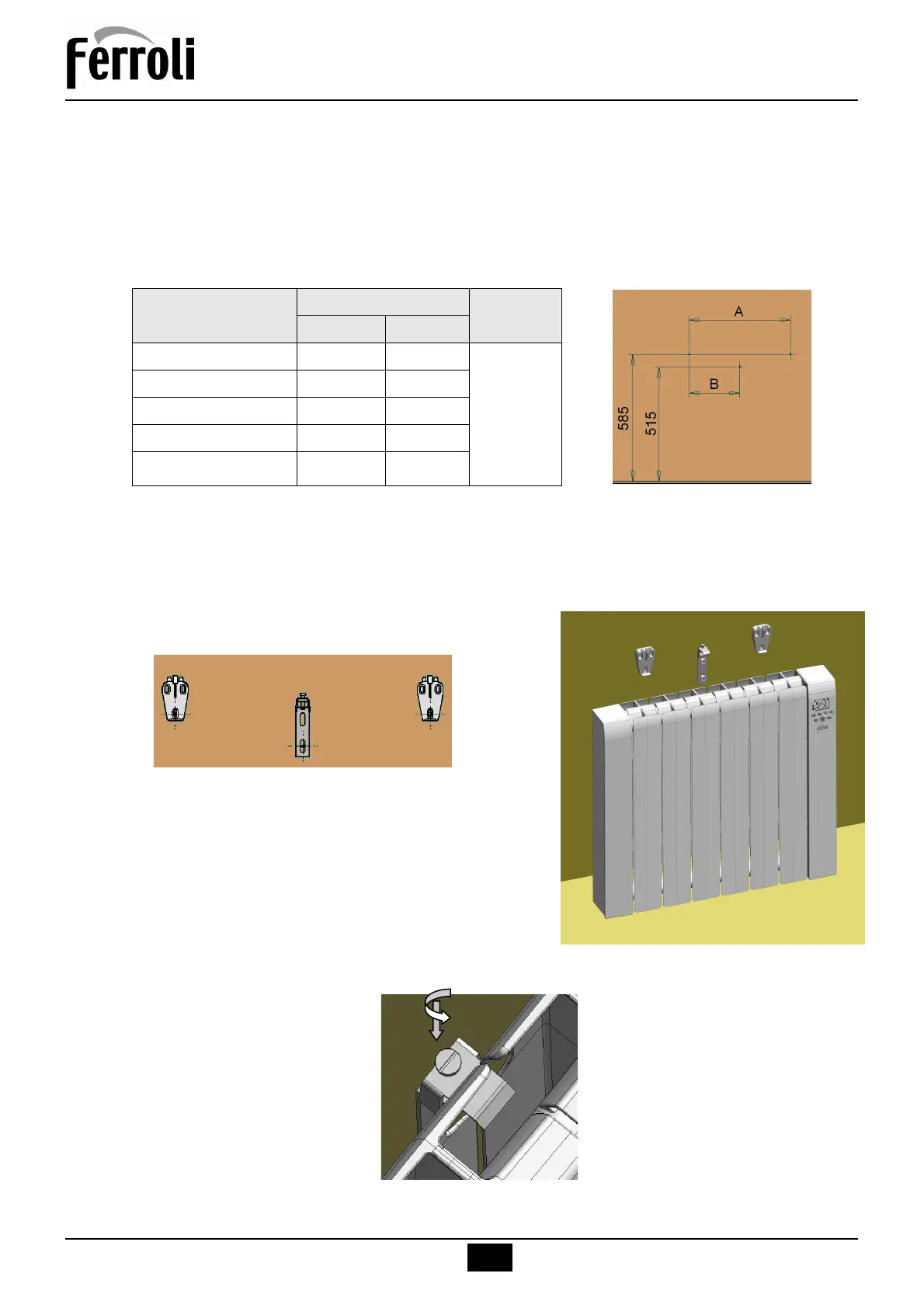

4. MONTAGEM
O emissor térmico será fixado à parede através dos suportes reguláveis que são fornecidos
com o aparelho, segundo as instruções do molde impresso no emissor.
No caso de não dispor deste molde de cartão, também pode seguir as seguintes instruções:
1. Traçar sobre a parede a posição da perfuração inferior dos suportes.
Modelo
Cotas (mm)
Nº suportes
(*)
A B
RIMINI DP 500
160 80
2 + 1
RIMINI DP 750
240 160
RIMINI DP 1000
320 160
RIMINI DP 1200
400 240
RIMINI DP 1500 560 320
(*) O primeiro valor corresponde ao nº de suportes de plástico sobre os quais é suspenso o radiador e
o segundo corresponde ao nº de suportes de chapa que fixam o radiador.
2. Colocar os suportes correspondentes, sobre cada uma das marcas efectuadas,
fazendo coincidir a perfuração inferior. Em seguida, marcar as perfurações superiores
de cada suporte.
3. Perfurar a parede nas marcas efectuadas,
colocar os tacos, aparafusar os suportes e
suspender o radiador.
4. No suporte de chapa, apertar o parafuso da parte superior até que o ajuste
necessário fixe o radiador.
