RIMINI DP
A73021552 39
IT

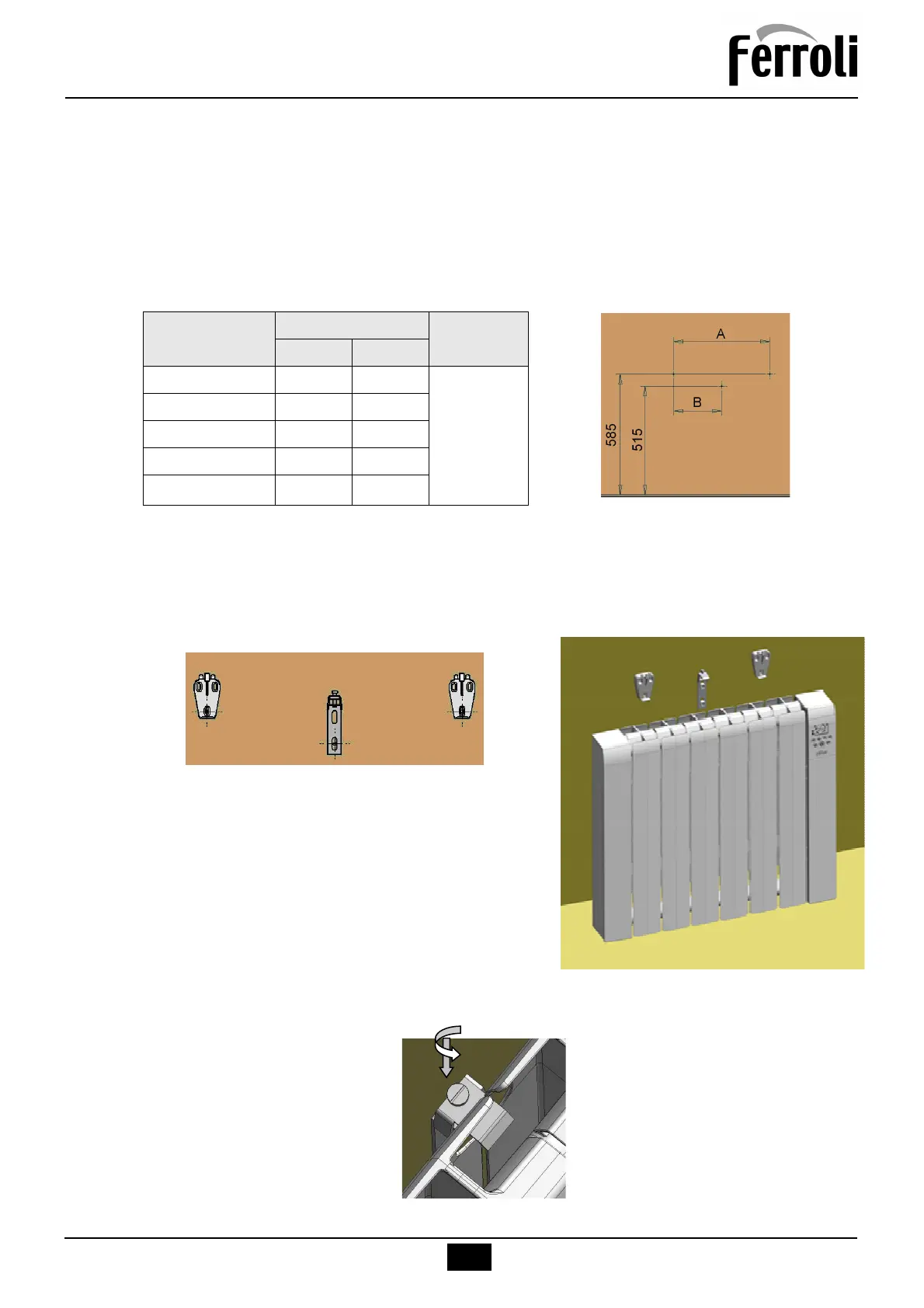

4. MONTAGGIO
Il radiatore elettrico deve essere fissato alla parete mediante dei supporti regolabili in dotazione
con l’apparecchio, seguendo le istruzioni della scheda presente nella scatola.
Nel caso in cui non si disponga della scheda sopraindicata, si possono seguire le seguenti
istruzioni:
1. Segnare sulla parete la posizione del foro inferiore dei supporti.
Modello
Dimensioni (mm)
N.º di
supporti (*)
A B
RIMINI DP 500
160 80
2 + 1
RIMINI DP 750 240 160
RIMINI DP 1000 320 160
RIMINI DP 1200
400 240
RIMINI DP 1500
560 320
(*) La prima cifra corrisponde al nº di supporti in plastica sui quali viene appeso il radiatore e la seconda
corrisponde al nº di supporti in lamiera che fissano il radiatore.
2. Collocare i supporti corrispondenti su ciascun segno, facendo coincidere il foro
inferiore. Successivamente segnare i fori superiori di ciascun supporto.
3. Forare il muro sui segni effettuati, collocare i
tasselli, avvitare i supporti e appendere il radiatore.
4. Sul supporto in lamiera stringere la vite della parte superiore fino a che il radiatore sia
fissato saldamente.
