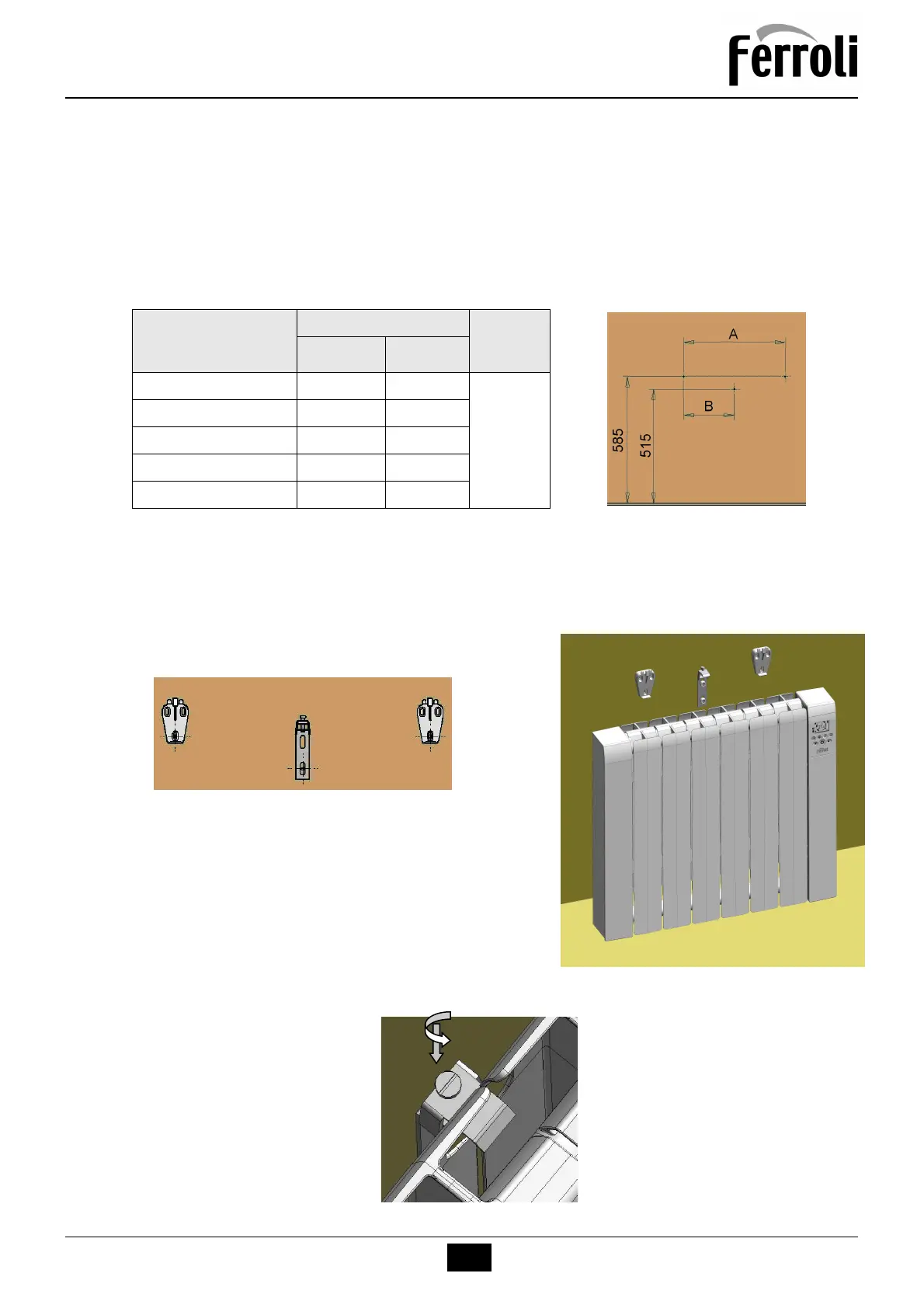

4. MONTAJE
El emisor térmico se fijará a la pared mediante los soportes regulables que se suministran con
el aparato, según las instrucciones de la plantilla impresa en la caja.
En caso de no disponer de esta plantilla de cartón también puede seguir las siguientes instruc-
ciones:
1. Trazar sobre la pared la posición del taladro inferior de los soportes.
Modelo
Cotas (mm)
Nº de
soportes
(*)
A B
RIMINI DP 50
160 80
2 + 1
RIMINI DP 75
240 160
RIMINI DP 100 320 160
RIMINI DP 120 400 240
RIMINI DP 150
560 320
(*) La primera cifra corresponde al nº de soportes de plástico sobre los que se cuelga el radiador y la
segunda corresponde al nº de soportes de chapa que fija el radiador.
2. Colocar los soportes correspondientes, sobre cada una de las marcas realizadas, ha-
ciendo coincidir el taladro inferior. Seguidamente marcar los taladros superiores de cada
soporte.
3. Taladrar la pared en las marcas realizadas,
colocar los tacos, atornillar los soportes y colgar el
radiador.
4. En el soporte de chapa, apretar el tornillo de la parte superior hasta que el ajuste ne-
cesario fije el radiador.
