4
IT
cod. 3540I815 - 07/2011 (Rev. 00)
2.5 Istruzioni per il funzionamento
Il funzionamento del bruciatore, una volta installato e regolato correttamente, è comple-
tamente automatico e non richiede di fatto alcun comando da parte dell’utente. In caso
di mancanza di combustibile o anomalie il bruciatore si arresta e va in blocco. Si consiglia
di provvedere al rifornimento del combustibile prima del suo totale esaurimento per evi-
tare il funzionamento irregolare del bruciatore.
Fare attenzione che il locale in cui è installato il bruciatore, oltre che privo di oggetti o
materiali infiammabili, gas corrosivi o sostanze volatili, non sia polveroso. La polvere, in-
fatti, richiamata dal ventilatore, aderisce alle pale della girante e ne riduce la portata
d’aria oppure causa l’ostruzione del disco di stabilità fiamma pregiudicandone l’efficien-
za.
B
Non permettere che il bruciatore sia manomesso da persone inesperte o
da bambini.
Regolazione potenza massima (param. u02) in funzione della caldaia
3. INSTALLAZIONE
3.1 Disposizioni generali
Questo apparecchio deve essere destinato solo all’uso per il quale è stato espressamen-
te previsto.
Questo apparecchio può essere applicato, compatibilmente alle sue caratteristiche e
prestazioni ed alla sua potenzialità termica, generatori di calore per combustibili solidi.
Ogni altro uso deve considerarsi improprio e quindi pericoloso. Non è consentito né apri-
re o manomettere i componenti dell’apparecchio, ad esclusione delle sole parti previste
nella manutenzione, né è consentito modificare l’apparecchio per alterarne le prestazioni
o la destinazione d’uso.
Se il bruciatore viene completato con optionals, kits o accessori si dovranno utilizzare
solo prodotti originali.
B
L’INSTALLAZIONE E LA TARATURA DEL BRUCIATORE DEVE ESSERE EF-
FETTUATA SOLTANTO DA PERSONALE SPECIALIZZATO E DI SICURA
QUALIFICAZIONE, OTTEMPERANDO A TUTTE LE ISTRUZIONI RIPORTA-
TE NEL PRESENTE MANUALE TECNICO, ALLE DISPOSIZIONI DI LEGGE
VIGENTI, ALLE PRESCRIZIONI DI NORMA NAZIONALE ED EVENTUALI
NORMATIVE LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.
3.2 Installazione in caldaia
Luogo di installazione
Il locale entro il quale caldaia e bruciatore sono installati deve avere le aperture verso
l’esterno secondo quanto prescritto dalle norme vigenti. Se nello stesso locale vi sono
più bruciatori o aspiratori che possono funzionare assieme, le aperture di aereazione de-
vono essere dimensionate per il funzionamento contemporaneo di tutti gli apparecchi.
Il luogo di installazione deve essere privo di oggetti o materiali infiammabili, gas corrosivi
polveri o sostanze volatili che, richiamate dal ventilatore possano ostruire i condotti in-
terni del bruciatore o la testa di combustione. L’ambiente deve essere asciutto e non
esposto a pioggia, neve o gelo.
Fissare il bruciatore alla porta. Effettuare i collegamenti elettrici come riportato al cap. 5
(schema elettrico). Nel caso il bruciatore venga installato in una caldaia SUN P7 - P12,
utilizzare l’apposito kit di trasformazione. Inserire la sonda di temperatura contenuta nel
kit nella guaina sul corpo della caldaia in ghisa ed effettuare i relativi collegamenti elet-
trici.
B
IL BRUCIATORE E’ STATO PROGETTATO PER FUNZIONARE SU GENE-
RATORE DI CALORE CON CAMERA DI COMBUSTIONE IN DEPRESSIONE.
IL CONTENITORE DEL PELLETS DEVE ESSERE POSIZIONATO IN MODO
CHE IL TUBO FLESSIBILE DI COLLEGAMENTO COCLEA/BRUCIATORE
NON SUBISCA DEFORMAZIONI E/O PIEGHE.

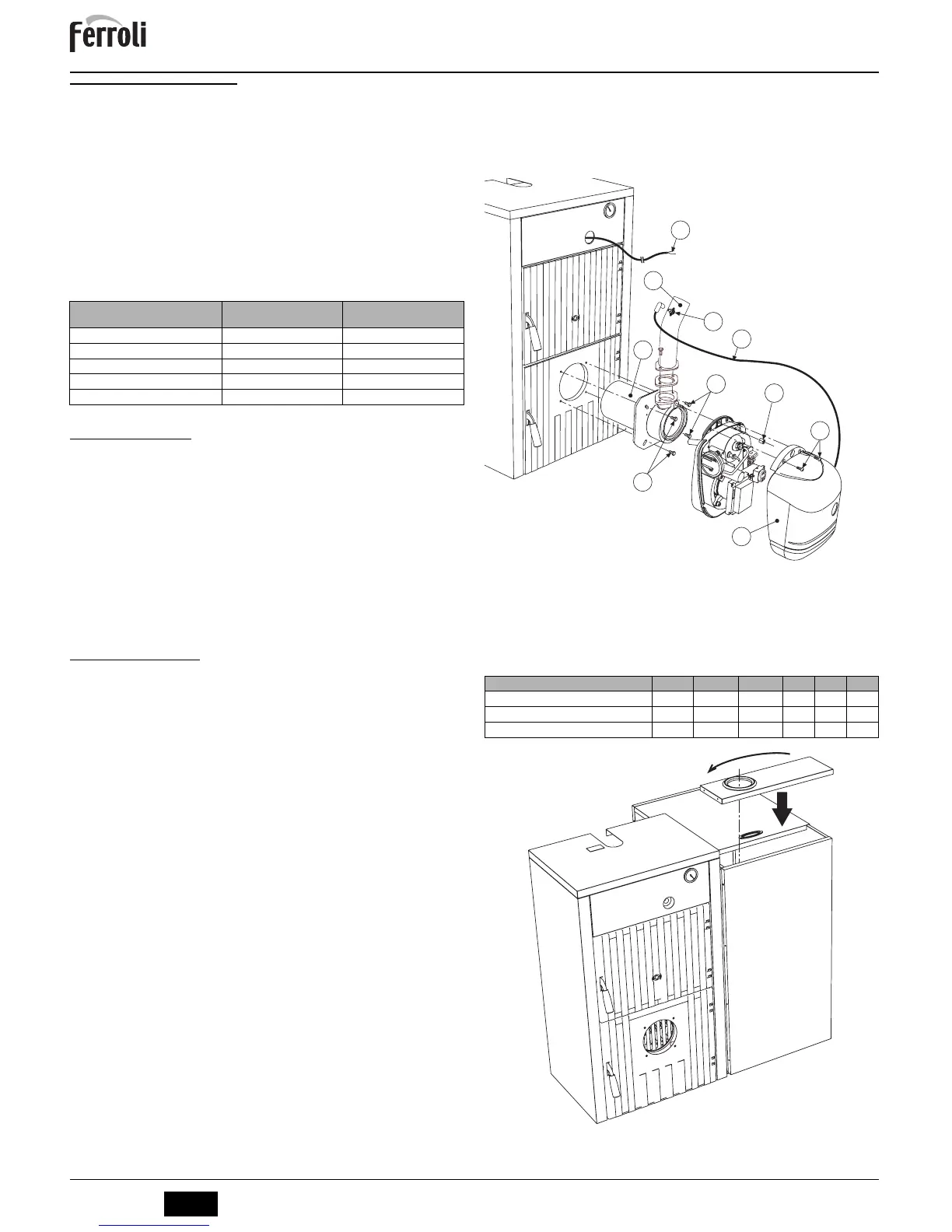

Istruzioni di montaggio del bruciatore a pellet SUN P7 - P12 nella caldaia SFL
Sono disponibili dei kit opzionali per l'uso del bruciatore a pellet con caldaie SFL. Per l’in-
stallazione fare riferimento alle istruzioni contenute negli stessi kit.
A termine del montaggio del kit in caldaia, montare il bruciatore.
Fissare il boccaglio “L” con le viti “M” e il bruciatore con il dado “N”. Collegare il cavo “E”
ai morsetti 11 e 12, e il cavo “T” al sensore “V”. Fissare il cofano “P” al corpo bruciatore
con le viti “R” e il particolare “S” al bruciatore.
fig. 6
Inserire il tubo di alimentazione motorizzato “Y” nel serbatoio raccolta pellet “X” ed ef-
fettuare il collegamento coclea-bruciatore in modo tale che il tubo flessibile “W” non su-
bisca deformazioni e/o pieghe. E’ necessario rispettare la quota indicata nella fig. 11.
Regolare il bruciatore come previsto dal relativo manuale istruzioni in particolare, impo-
stare il parametro u02 sulla centraliana del bruciatore come riportato nella tabella.
fig. 7
Valore parametro SUN P7
Potenza - kW
SUN P12
Potenza - kW
1
14 30
2
20 36
3
25 41
4
30 48
5
34 55
Modello 3 4 5 6 7
Portata termica nominale kW 24.9 33.4 41 48 55
Potenza termica nominale kW 22 30 36 42 48
Parametro u02 2 5 3 4 5
E
L
S
M
M
N
P
R
T
V
