Festo KBS-FEC FC30- 0206NH Deutsch12

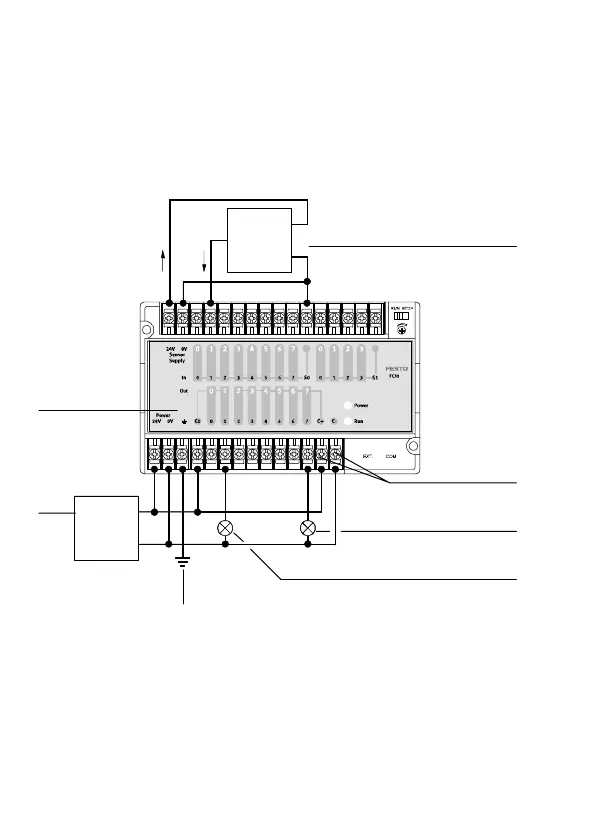

Anschlussbeispiel:
Eingang In 0.1; stromziehend;
Ausgang Out 0.1; Schaltspannung Relaisausgänge Out
0.0, 0.1, Transistorausgänge Out 0.2 ... Out 0.7: 24 V DC
3
4
5
1
2
6
+
-
+
-
7
1
Sensor
2
C+, C- Versorgungsspannung
Transistorausgänge
3
Aktor an Transistorausgang
angeschlossen
4
Aktor an Relaisausgang
angeschlossen
5
Funktionserde
6
Netzteil 24 V DC, z. B. PSE3
7
IPC FEC FC30
