Lassen Sie folgende Elemente zu-
geschraubt:
- die Filter-Drosselschraube
- das Verschlußelement für die
Regelmechanik
•
Entscheiden Sie nach Bild 4 wie Sie
das LRP-1/4-... befestigen wollen:
•
Leave the following elements fastened:
- the filter flow control screw
- the cover element for the mechanical
control system.
•
Decide as in Fig. 4 how you wish to
fasten the LRP-1/4-... .
Befestigungsart Voraussetzung
Fronttafeleinbau
(siehe Bild 5)
Ausschnitt-
Ø = 36 +0,5 mm
In-line-Montage
(siehe Bild 6)
Massivrohrleitungen
Montage mit
Haltewinkel
(siehe Bild 7)
Haltewinkel
Bild 4
Fastening method Prerequisite
Front panel fitting
(see Fig. 5)
Section
Ø = 36 +0.5 mm
In-line fitting
(see Fig. 6)
Solid pipes
Fitting with support
bracket
(see Fig. 7)
Support bracket
Fig. 4

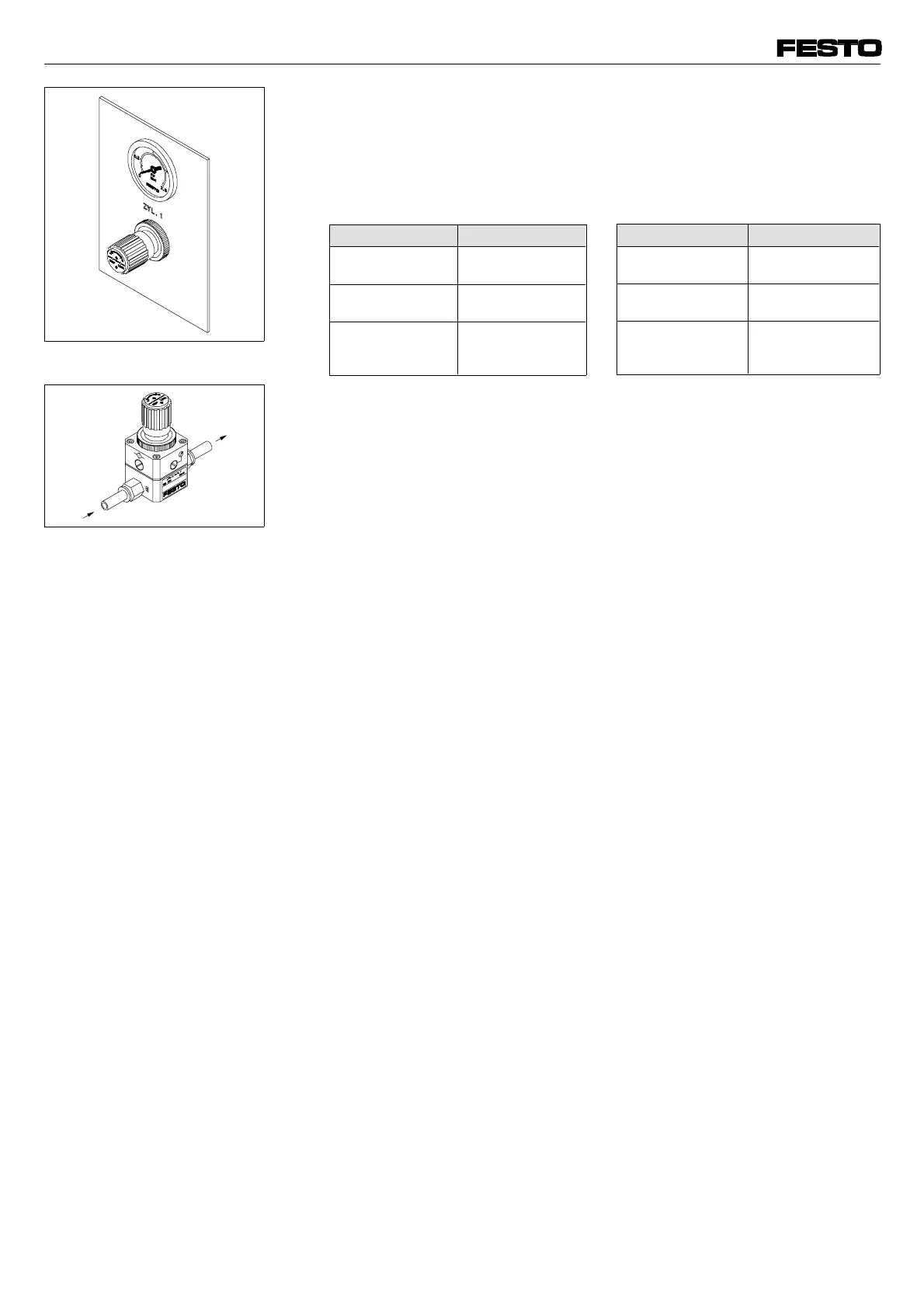

Bild 5: Fronttafeleinbau
Fig. 5: Front panel fitting
Bild 6: In-line-Montage
Fig. 6: In-line-fitting
LRP-1/4-...
0201e D/GB 6
