(P
2
≠ 0 bar)
Inbetriebnahme
•
Stellen Sie sicher, daß über den An-
schluß p
2
nicht in die Umgebung ab-
geblasen wird.
Ein Regeln in die Umgebung führt auf-
grund fehlender Rückkoppluing dazu,
daß an p2 der Eingangsdruck in voller
Höhe ansteht.
1. Belüften Sie das LRP-1/4-... langsam.
2. Ziehen Sie den Druck-Einstellknopf
nach oben (vom Gehäuse weg).
Dadurch wird die Verdrehsicherung
entsperrt.
3. Drehen Sie den Druck-Einstellknopf
in Richtung "-" ganz zu.
Bei Erreichen des Anschlags ist der
minimale Druck am Ausgang einge-
stellt.
4. Drehen Sie den Druck-Einstellknopf
wieder langsam zurück in Richtung
"+" bis der gewünschte Druck am
Manometer angezeigt wird.
Der Eingangsdruck muß mindestens
0,5 bar größer sein als der Ausgangs-
druck.
Commissioning
•
Make sure that compressed air does
not escape via port p
2
.
Regulation into the atmosphere
leads due to lack of feedback pressu-
re signal to the full input pressure
being applied at p
2
.
1. Slowly pressurize the LRP-1/4-....
2. Pull the pressure setting knob
upwards (away from the housing).
In this way the protection against
torsion will be unblocked.
3. Turn the pressure setting knob as far
as possible in the direction "-".
The minimum pressure at the output
is set when the stop is reached.
4. Turn the pressure setting knob back
slowly in the direction "+" until the
desired pressure is shown on the
manometer.
The input pressure must be at least
0.5 bar greater than the output
pressure.
5

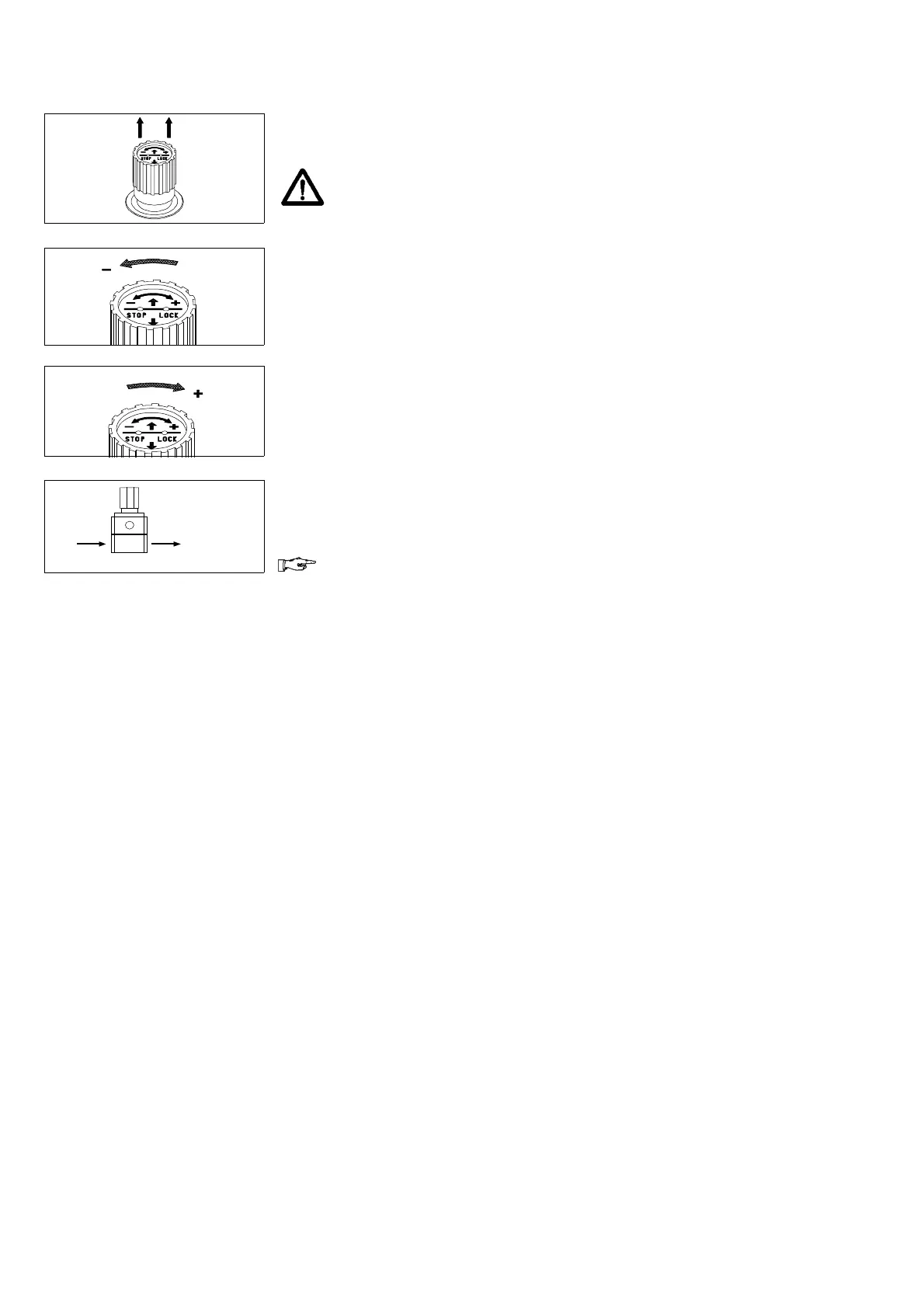

Bild 10/Fig. 10
Bild 12/Fig. 12
Bild 11/Fig. 11
P
1
0,5 bar
2
P
P
12
P
>
-
Bild 13/Fig. 13
0201e D/GB 9
