6 Componentes de la
herramienta
[1-1]
Par de giro de la rueda de ajuste
[1-2]
Compartimento para puntas de ator
nillar
[1-3]
Lámpara LED
[1-4]
Interruptor de velocidad
[1-5]
Símbolo de taladrar
[1-6]
Símbolo de atornillar
[1-7]
Conmutador de atornillar/taladrar
[1-8]
Interruptor de rotación a derecha/
izquierda
[1-9]
Interruptor de conexión y descone
xión
[1-10]
Enganche de cinturón
[1-11]
Teclas para aflojar la batería
[1-12]
Superficies de agarre con aislamiento
(zona sombreada en gris)
[1-13]
Tecla de indicación de la capacidad
en la batería
[1-14]
Indicación de capacidad
Los accesorios representados o descritos no
forman parte íntegra de la dotación de suminis
tro.
Las imágenes con la dotación de suministro se
encuentran en una hoja desplegable al comien
zo de este manual de instrucciones. Cuando lea
este manual, le recomendamos que despliegue
esta página para disponer fácilmente de una
vista general de la máquina.
7 Puesta en servicio
Tenga en cuenta las imágenes al principio del
manual.
7.1 Enganche de cinturón
El enganche de cinturón permite fijar rápida
mente la herramienta al mono de trabajo. Es
posible montarlo a la izquierda o a la derecha
de la herramienta mediante tornillos [1a].
7.2 Conexión y desconexión [1-9]
Presionar = conexión, soltar = desconexión
Dependiendo de la presión en el interrup
tor de conexión y desconexión, es posible
controlar el número de revoluciones de
forma continua.
La lámpara LED [1-3] se enciende al presionar
el interruptor de conexión y desconexión [1-9].
8 Batería

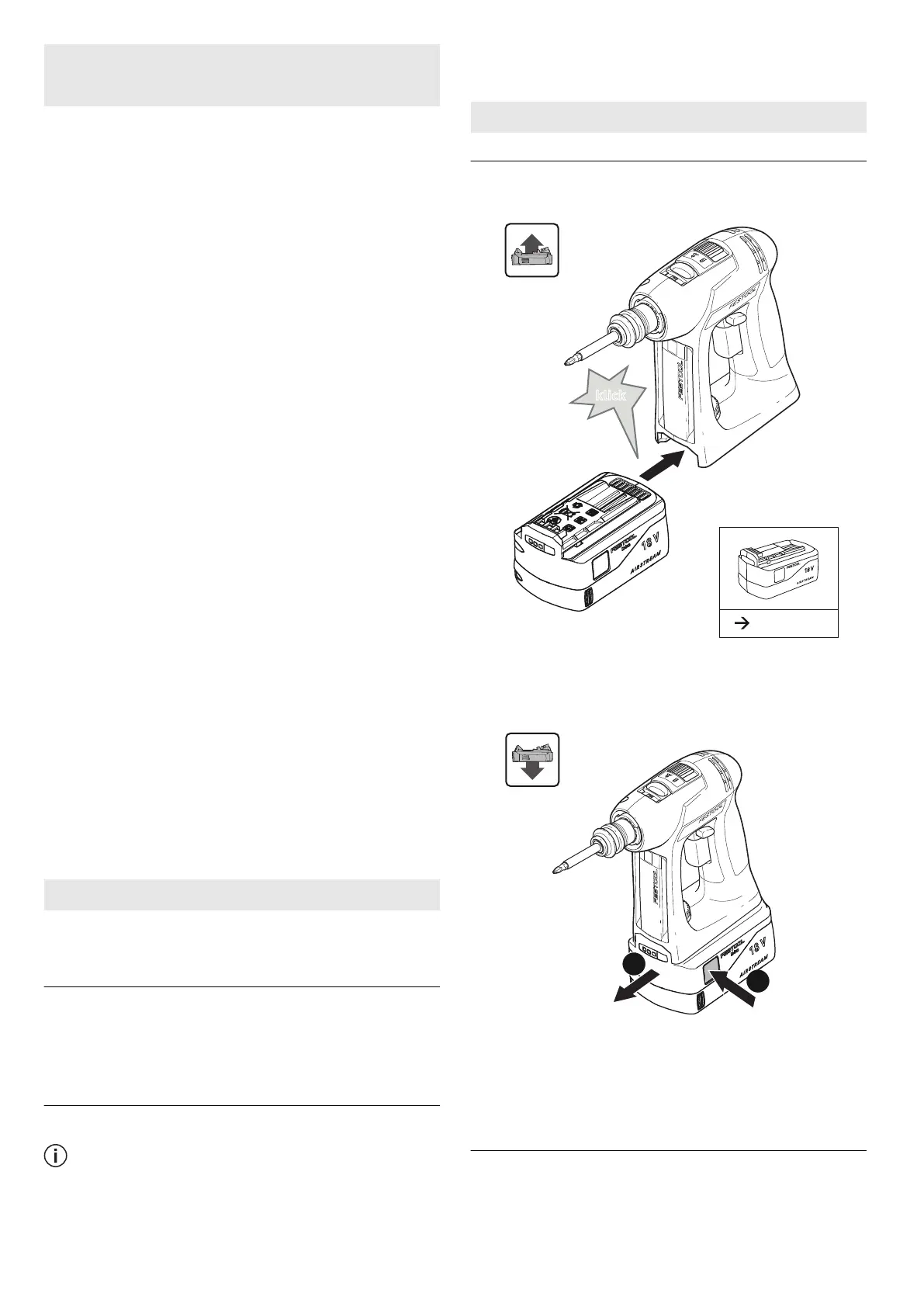

8.1 Cambio de la batería
Insertar la batería [2a]
Extraer la batería [2b]
Tras la entrega, la batería está lista para el ser
vicio inmediato y puede cargarse en cualquier
momento.
8.2 Indicación de capacidad
La indicación de la capacidad [1-14] muestra,
al accionar la tecla [1-13], el estado de carga
de la batería durante aprox. 2 s:
Español
32
