166
fВедите заготовку рукой так, чтобы руки
не пересекали воображаемую плоскость
вращения диска.
fДля ведения заготовки вблизи диска
используйте толкатель [11-2].
fПовторяйте процесс до достижения нужной
глубины паза.
По окончании работы
fПосле выполнения несквозных пропилов
верните разжимной клин [6-1] в верхнее
положение и установите на место защитный
кожух [6-4].
Выполнение сложных случаев несквозных
пропилов
fкак например врезное пиление, резка
с переворотом, фрезерование пазов и
профильное фрезерование или выполнение
выкружки — недопустимо.
9.1d Прижим-гребёнка
УКАЗАНИЕ
При выполнении несквозного пропила
пользуйтесь прижимом-гребёнкой.
Смонтируйте её на упоре и столе так, чтобы
во время пропила она прижимала заготовку к
столу. Прижим-гребёнка не входит в комплект
поставки.
9.1e Продольный распил под углом
fДля продольного распила под углом брусков
длиной ≤ 150 мм всегда используйте только
левый упор, поскольку расстояние между
ним и полотном диска больше.
9.2 Применение циркулярной пилы с
протяжкой
9.2a Поперечный распил
fУстановите пильный диск в заднем положе-
нии на столе, см. пункт 8 b.
fДля установки и фиксации заготовки
установите угловой упор в положение
поперечного пиления (рис. 3). В качестве
альтернативного варианта для фиксации
заготовки можно вставить в пазы [3-8] вин-
товые струбцины (не входят в комплект по-
ставки).
Выполните пропил:
fСначала разблокируйте пилу, повернув вле-
во винт-барашек [2-6].
fПереведите пилу вперёд, держа её за
винт-барашек [2-6].
fВыполнив пропил, отведите пильную часть
назад в исходное положение и только после
этого выньте заготовку из упора.
Указание: Для того чтобы обеспечить доступ к
органам управления для регулировки пилы, её
можно зафиксировать в среднем положении,
отжав вниз фиксаторный рычаг [1-9]. Блоки-
ровка снимается поворотом винта-барашка
[2-6] влево.
9.2b Резы под углом
Для выполнения резов под углом нужно
предварительно настроить угол скоса, см.
пункт 8.7, угловой упор находится на правой
стороне стола.
Перед выполнением косых пропилов
необходимо предварительно настроить
угловой упор, см. пункт 8.10.
9.3 Толкатель заготовки
Когда толкатель [11-2] не используется, его
можно положить в держатель оснастки [11-4].

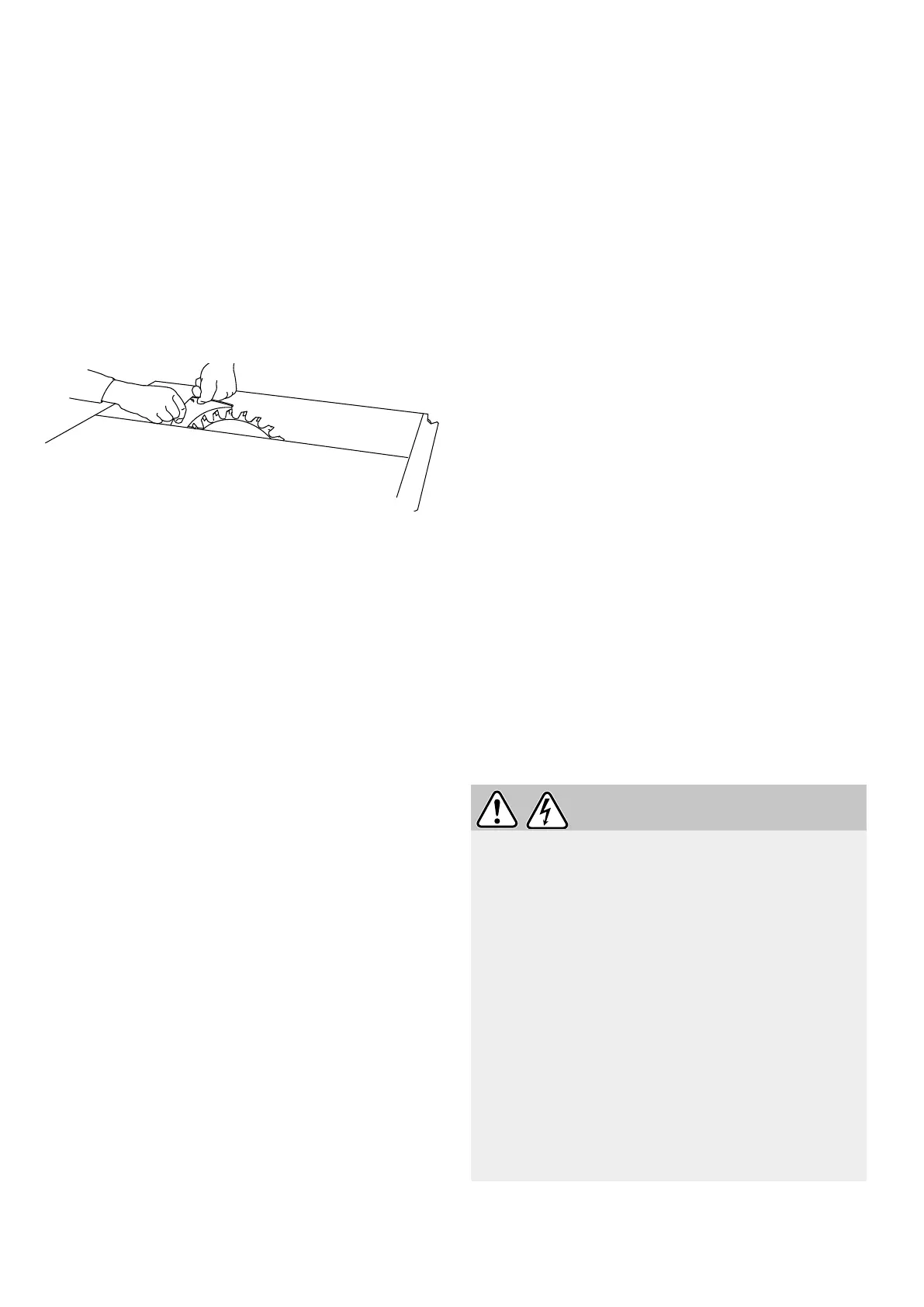

10 Обслуживание и уход
ПРЕДУПРЕЖДЕНИЕ
Опасность несчастного случая, поражение
электрическим током
fПеред выполнением любых регулировок,
ремонта и обслуживания вынимайте вилку
из розетки.
fВсе работы по ремонту и техническому об-
служиванию, которые требуют открывания
корпуса двигателя, должны выполняться
только специалистами авторизованной ма-
стерской Сервисной службы.
fРемонт или замена повреждённых защитных
приспособлений и деталей должны выпол-
няться в авторизованной ремонтной мастер-
ской, если иное не указано в руководстве по
эксплуатации.
