61
P R E C I S I O -
E
Renvalsos en las piezas de trabajo ≤ 12 mm con
sierra circular de tracción (con hoja de sierra
bloqueada)
fUtilice el tope como tope transversal (figura 3).
fSiga las instrucciones para cortes transversa-
les (véase el cap. 9.2a).
Al renvalsar en la cara corta NUNCA uti-
lice el tope como tope longitudinal.

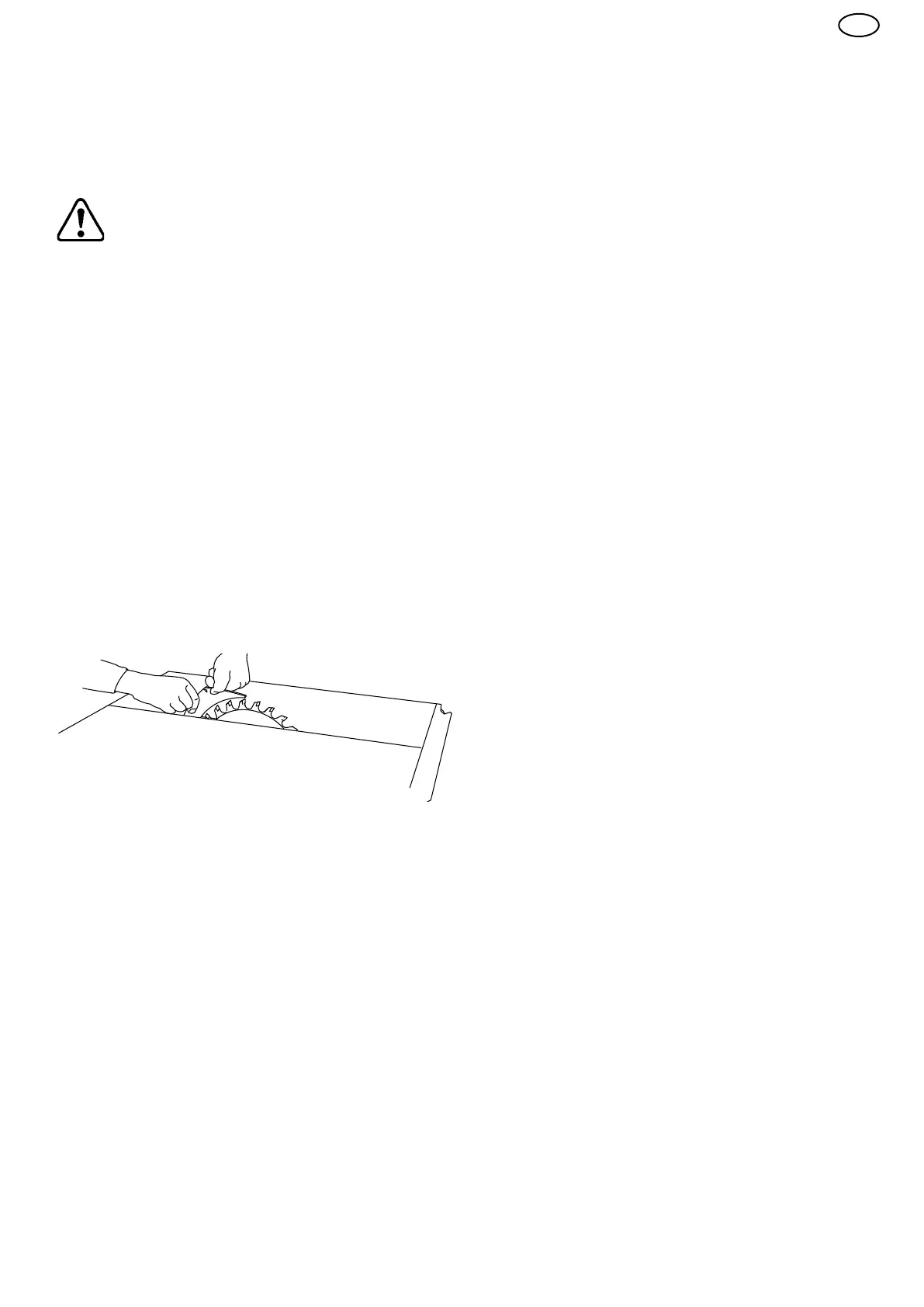

Ranurado
fAjuste la profundidad de corte en la hoja de
sierra.
fUtilice el tope como guía.
fAcompañe la pieza de trabajo con la mano; los
brazos no deben estar en el eje de la hoja de
sierra.
fUtilice el tope de empuje [11-2] para pasar la
pieza de trabajo por la hoja de sierra.
fRepita el proceso hasta alcanzar la profundi-
dad de ranura deseada.
Al finalizar el trabajo
fTras efectuar los cortes ocultos, devuelva la
cuña de partir [6-1] a la posición superior y
coloque la cubierta de protección [6-4].
Procesos de corte oculto complejos
fNo está permitido, p. ej. serrar por inmersión,
cortar por los dos lados, ranurar y fresar per-
files o acanalar.
9.1d Tabla de canto biselado
NOTA
Para cortes ocultos, utilice una tabla de canto
biselado. Monte la tabla de canto biselado en el
tope y en la mesa, de modo que la tabla de canto
biselado apriete con firmeza la pieza de traba-
jo sobre la placa durante el corte. Las tablas de
canto biselado no están incluidas en el suminist-
ro.
9.1e Cortes longitudinales con inclinación
fEn el caso de realizar cortes longitudinales
con inclinación en material con una longitud
de cantos ≤ 150 mm, utilice únicamente el
tope izquierdo. Esto proporciona más espacio
entre tope y hoja de sierra.
9.2 Uso como sierra circular de tracción
9.2a Cortes transversales
fColoque la hoja de sierra en la posición poste-
rior de la mesa, véase el cap. 8b.
fUtilice el tope angular escalonado como guía
transversal o angular (figura 3) para colocar la
pieza de trabajo y sujetarla. En la ranura [3-8]
se pueden introducir sargentos (no incluidos
en el suministro) para fijar la pieza de trabajo.
Ejecute el corte con la sierra:
fEn primer lugar suelte el bloqueo de la sierra
girando el botón giratorio [2-6] a la izquierda.
fTire de la sierra hacia delante con el mismo
botón giratorio [2-6].
fUna vez realizado el corte y antes de retirar
la pieza de trabajo del tope angular escalona-
do, mueva el grupo de serrado otra vez hacia
atrás hasta la posición inicial.
NOTA: A fin de poder acceder cómodamente a
los elementos de mando para realizar ajustes
en la sierra, esta puede bloquearse en la posi-
ción central presionando la palanca de trinquete
[1-9]. El bloqueo se suelta girando el botón gira-
torio [2-6] a la izquierda.
9.2b Cortes angulares
Para los cortes angulares debe ajustarse la es-
cuadra de inglete de la hoja de sierra; véase el
cap. 8.7. El tope angular escalonado se encuent-
ra en el lado derecho de la mesa.
Para los cortes a inglete debe ajustarse el tope
angular escalonado; véase el cap. 8.10.
9.3. Tope de empuje
Si no se utiliza el tope de empuje [11-2], debe
colgarse del soporte para accesorios [11-4].
