ATTENTION
Outil chaud et tranchant
Risque de blessures
► Ne pas utiliser d'outil émoussé ou défectu
eux !
► Porter des gants de protection.
9.1 Mandrin CENTROTEC WH-CE
Le mandrin CENTROTEC WH-CE permet un
remplacement rapide des outils avec tige CEN
TROTEC.
Montez uniquement les outils CEN
TROTEC dans le mandrin CENTRO
TEC.

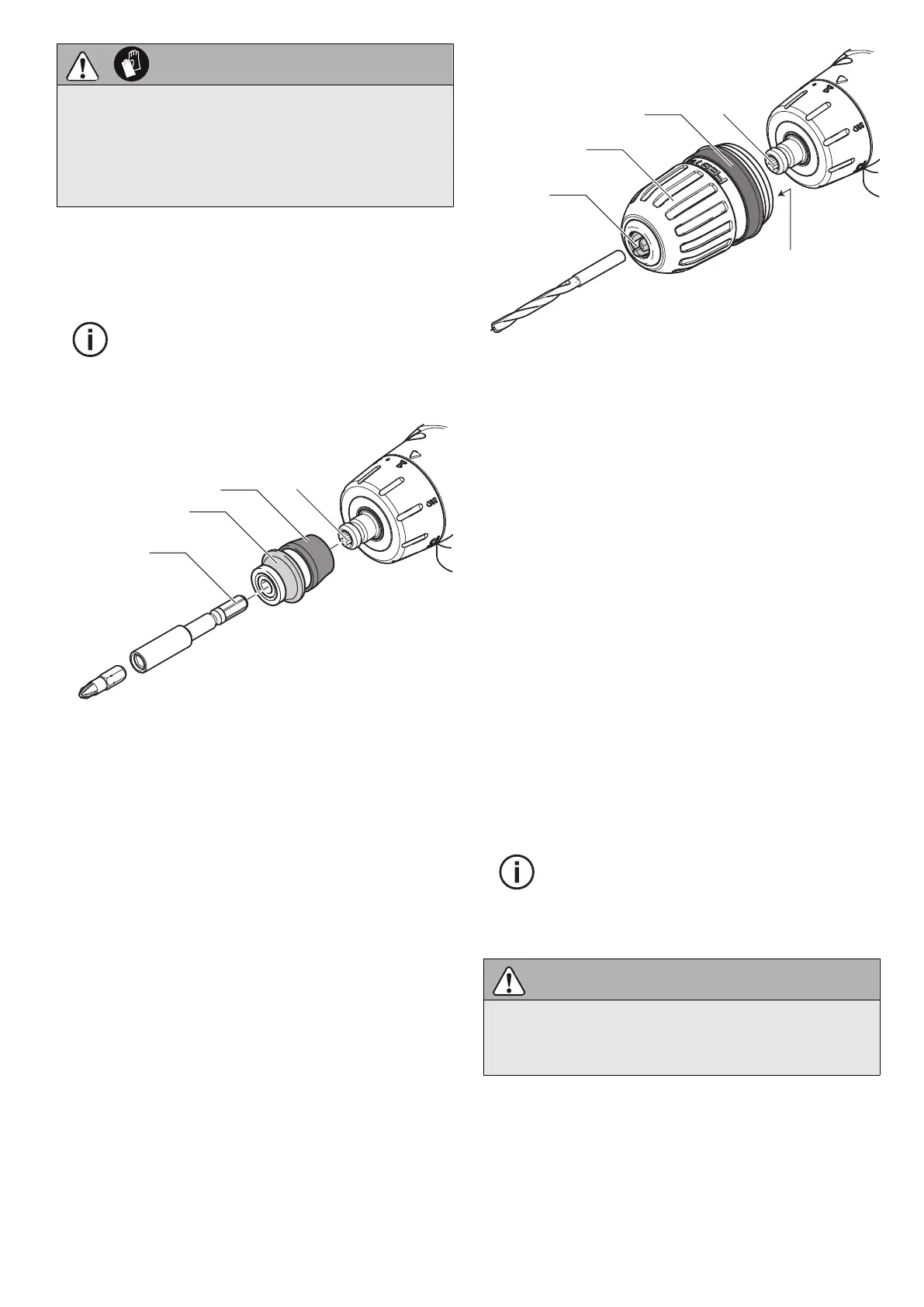

Montage du mandrin CENTROTEC
6
6-1
6-2
6-3
6-4
► Tirez la bague de déverrouillage [6-3] vers
l'avant.
► Montez le mandrin jusqu'en butée sur la
broche de la perceuse [6-4].
► Relâchez la bague de déverrouillage [6-3].
Démontage du mandrin CENTROTEC
► Tirez la bague de déverrouillage [6-3] vers
l'avant.
► Retirez le mandrin.
Remplacement d'outil
► Pour monter ou démonter un outil avec tige
CENTROTEC, tirez la bague de déverrouilla
ge verte [6-2] en arrière.
► Lors du montage, tournez l'outil jusqu'à ce
que sa tige à six pans [6-1] s'engage dans
le logement six pans de la broche de la per
ceuse.
► Relâchez la bague de déverrouillage [6-2].
9.2 Mandrin de perçage BF-FX 10
Le mandrin de perçage BF-FX 10 peut accueillir
des forets et des embouts dont le diamètre de
queue n'est pas supérieur à 10 mm.
7
7-1
7-2
7-4
7-5
7-3
Montage du mandrin de perçage BF-FX 10
► Montez le mandrin de perçage sur la broche
de la perceuse [7-4].
► Tirez la bague de déverrouillage [7-3] vers
l'avant.
► Tournez-la jusqu'à ce que la broche car
rée [7-5] du mandrin de perçage s'engage
dans le logement six pans creux de la bro
che de la perceuse.
► Pressez le mandrin de perçage jusqu'en bu
tée sur la broche de la perceuse.
► Relâchez la bague de déverrouillage [7-3].
Démontage du mandrin de perçage BF-FX 10
► Tirez la bague de déverrouillage [7-3] vers
l'avant.
► Retirez le mandrin de perçage.
Remplacement d'outil
► Tournez la douille de serrage [7-2] dans le
sens inverse des aiguilles d'une montre,
afin d'ouvrir les mâchoires de serra
ge [7-1].
La flèche se trouvant sur la broche
indique le sens de rotation pour l'ou
verture.
► Montez l'outil dans le mandrin de perçage.
ATTENTION
Risques de blessures
► Serrez l'outil de façon centrée dans le
mandrin!
► Tournez la douille de serrage [7-2] dans le
sens des aiguilles d'une montre, afin de
serrer l'outil.
9.3 Renvoi d’angle XS-AS
Le renvoi d’angle XS-AS (équipement addition
nel en partie) permet un perçage et un vissage
à angle droit par rapport à la machine.
