PRECAUCIÓN
Herramienta caliente y afilada
Peligro de lesiones
► No utilizar herramientas desafiladas o de
fectuosas.
► Utilizar guantes de protección.

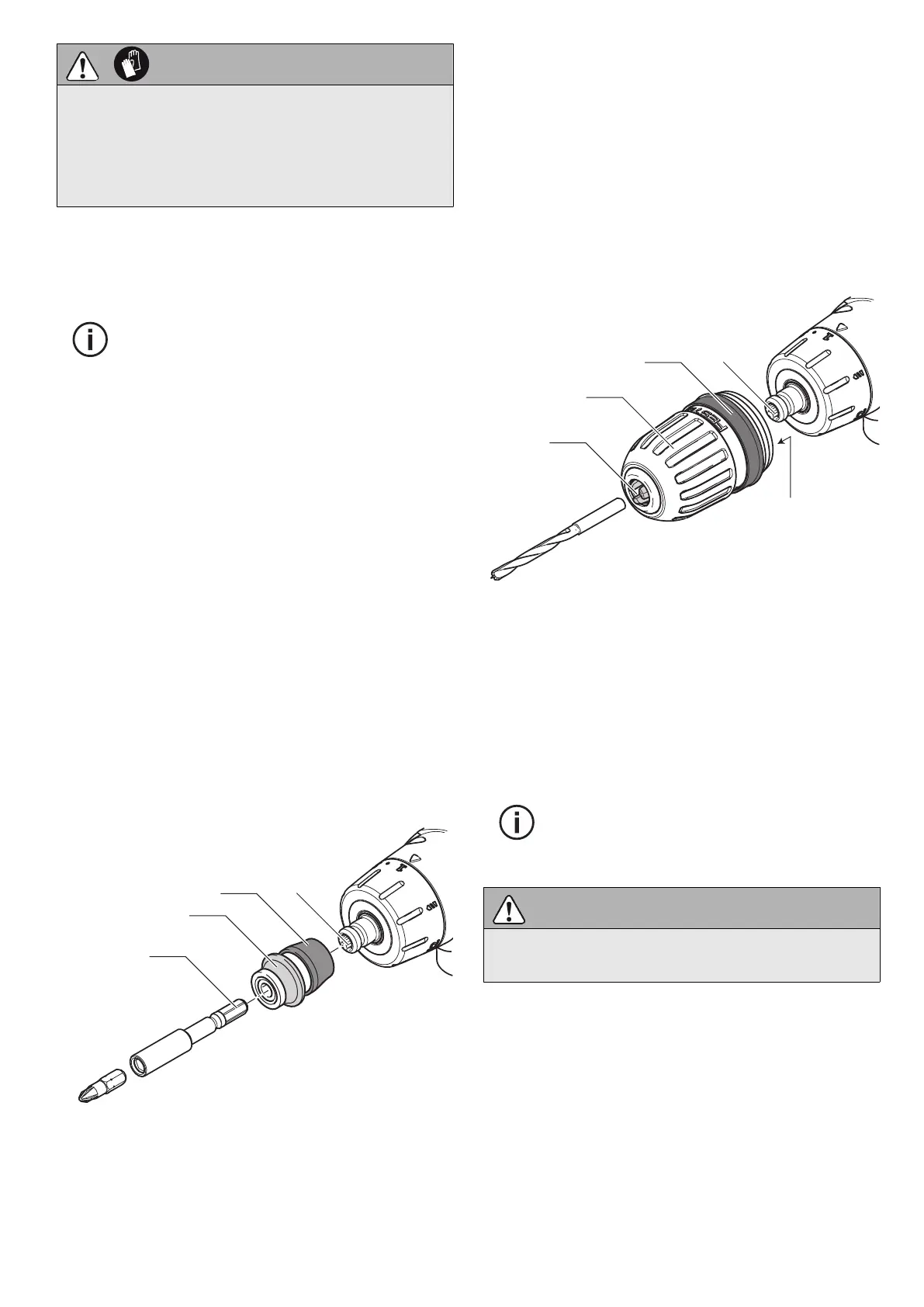

9.1 Mandril CENTROTEC WH-CE
El mandril CENTROTEC WH-CE facilita el cam
bio rápido de las herramientas con vástago
CENTROTEC.
Fije la herramienta CENTROTEC sólo
en el mandril CENTROTEC.
Insertar CENTROTEC
► Tire del anillo de desbloqueo [6-3] hacia
adelante.
► Coloque el mandril hasta el tope en el husi
llo de taladrar [6-4].
► Suelte el anillo de desbloqueo [6-3].
Extraer CENTROTEC
► Tire del anillo de desbloqueo [6-3] hacia
adelante.
► Extraiga el mandril.
Cambiar de herramienta
► Para insertar o extraer la herramienta con
vástago CENTROTEC, retire el anillo de
desbloqueo verde [6-2].
► Al insertar el vástago, gire la herramienta
hasta que su vástago hexagonal [6-1] enca
je en el alojamiento hexagonal del husillo
de taladrar.
► Suelte el anillo de desbloqueo [6-2].
6
6-1
6-2
6-3
6-4
9.2 Portabrocas BF-FX 10
El portabrocas BF-FX 10 sirve para fijar las
brocas y las puntas de destornillador con un
diámetro de vástago máximo de 10 mm.
Insertar portabrocas BF-FX 10
► Coloque el portabrocas en el husillo de ta
ladrar [7-4].
► Tire del anillo de desbloqueo [7-3] hacia
adelante.
► Gire el anillo hasta que la clavija hexago
nal [7-5] del portabrocas encaje en el aloja
miento hexagonal del husillo de taladrar.
► Presione el portabrocas hasta el tope del
husillo de taladrar.
► Suelte el anillo de desbloqueo [7-3].
7
7-1
7-2
7-4
7-5
7-3
Extraer portabrocas BF-FX 10
► Tire del anillo de desbloqueo [7-3] hacia
adelante.
► Extraiga el portabrocas.
Cambiar de herramienta
► Gire el casquillo de fijación [7-2] en el sen
tido contrario a las agujas del reloj para
abrir las mordazas de sujeción [7-1].
La flecha sobre el husillo indica la di
rección de giro de abertura.
► Inserte la herramienta en el portabrocas.
PRECAUCIÓN
Peligro de lesiones
► Centre la herramienta en el portabrocas!
► Gire el casquillo de fijación [7-2] en el sen
tido de las agujas del reloj para sujetar la
herramienta.
9.3 Ángulo adicional XS-AS
El ángulo adicional XS-AS (en parte como equi
pamiento adicional) permite taladrar y atorni
llar en ángulo recto con respecto a la máquina.
