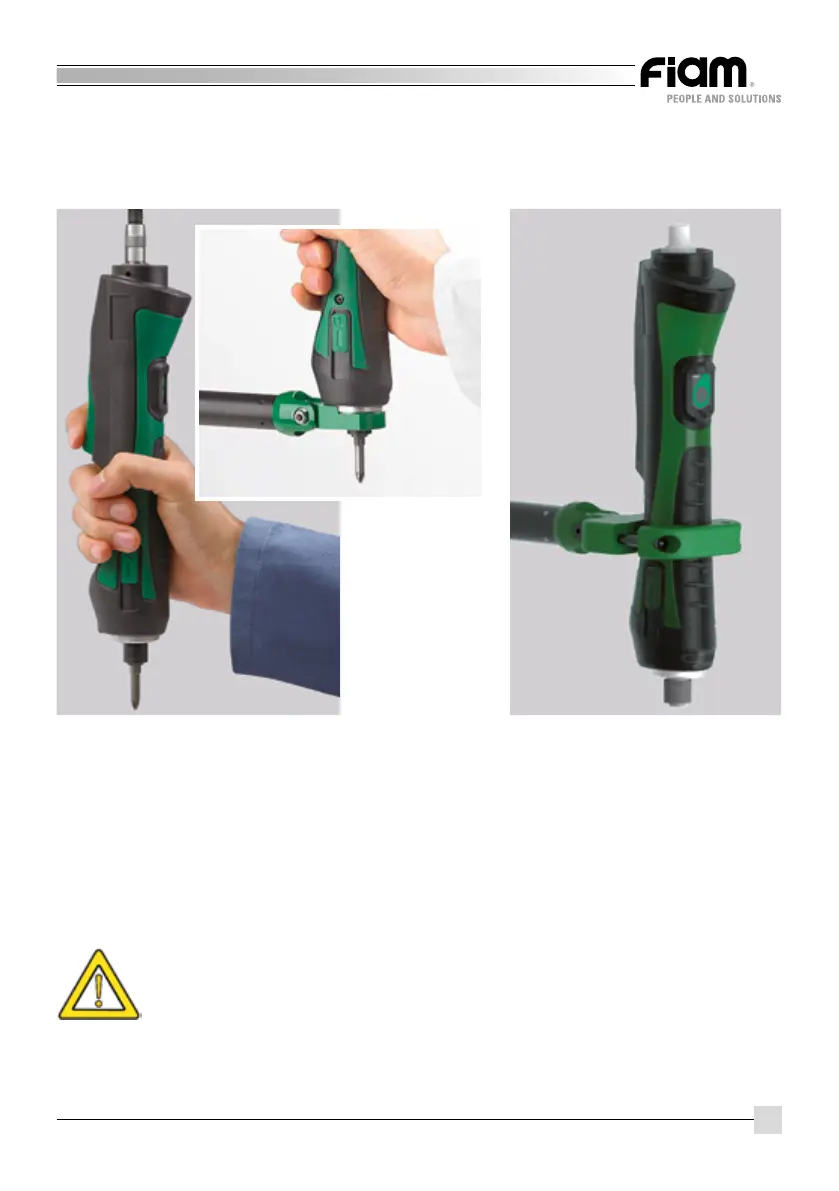

Avant le démarrage, saisir fermement l’outil comme indiqué dans la figure 1. Pour
des couples supérieurs à 4 Nm, fixez l’outil sur un bras de réaction ; le verrouillage
peut être effectué sur le revêtement (figure 3) ou sur la bague spéciale (figure 2 code
6920779180).
Les outils doivent être fixés comme indiqué dans les figures reportées ci-dessus.
Ne fixez pas à des points de l’outil différents de ceux indiqués car cela
pourrait entraîner des dommages sur l’outil en question et compromet-
tre son fonctionnement ; le cas échéant, Fiam ne peut être tenue pour
responsable des dommages subis par l’outil.
POIGNÉE DE L’OUTIL ET MONTAGE
SUR BRAS DE RÉACTION
Fig. 3
Fig. 1
Fig. 2
