7 - PROVA GERAL DE FUNCIONAMENTO ELÉTRICO
Depois de ter efetuado todas as ligações elétricas, antes de fi xar os foles do motor, restabelecer a corrente
para 12V e fazer um teste geral de funcionamento, executando os seguintes testes:

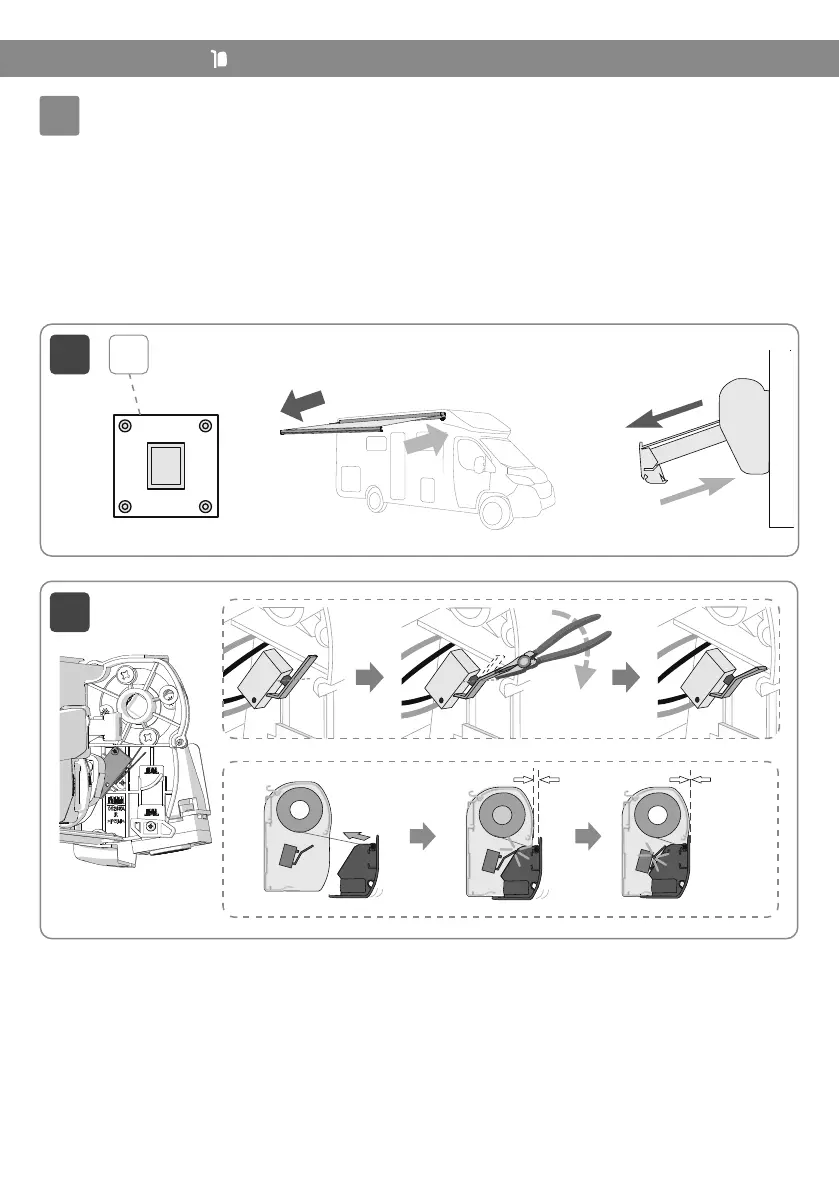

- certifi car-se de que o toldo se abra com o interruptor em posição EXTEND e se feche com o
interruptor em posição RETRACT; caso isto não aconteça, inverter a polaridade na entrada do motor.
- abrir completamente o toldo e voltar a fechá-lo a seguir, verifi cando que o microinterruptor interrompa
o movimento se for premido. Em caso contrário, atuar no microinterruptor regulando-o com uma pinça
(1).
Não desligar nem mudar o microinterruptor no encosto. Em caso contrário, não será válida a garantia.
. Com o toldo em movimento nunca interpor as mãos entre os órgãos mecânicos do toldo. Certifi car-se de
que não existam obstáculos em fase de fecho ou de abertura que impeçam o abrandem o movimento. Em
caso de não funcionamento do motor utilizar a vara
D
em dotação.
