SK 42
FZR 2025-E
Zostavenie
5. ZOSTAVENIE
Kosačka sa na účel prepravy dodáva v rozloženom stave. Pred použitím sa musí zložiť podľa nasledujúcich
krokov:

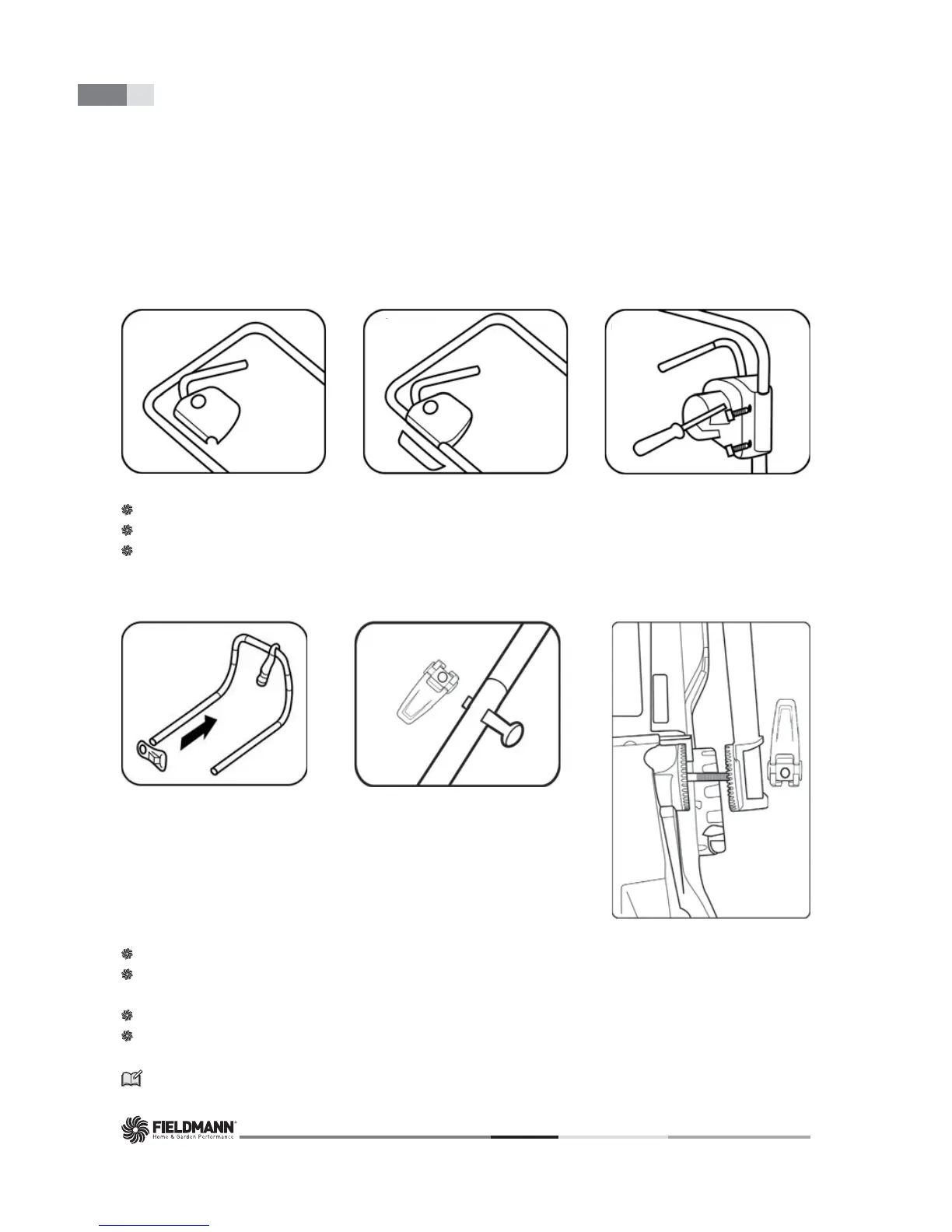

5.1 MONTÁŽ SPÍNACEJ SKRINKY K HORNÉMU DIELU DRŽADLA
Obr. 2.3Obr. 2.2
Obr. 2.1
Priložte spínaciu skrinku k držadlu, pozrite obrázok 2.1
Priložte spodný zaisťovací diel, pozrite obrázok 2.2
Spojte oba diely priloženými skrutkami a primerane podtiahnite. Obrázok 2.3
5.2 INŠTALÁCIA DRŽADLA
Obr. 3.3
Obr. 3.2
Obr. 3.1
Pred montážou držadla nasuňte na horný diel hák na zaistenie prívodného kábla. Obrázok 3.1
Spojte horný a spodný diel držadla pomocou priložených skrutiek a matíc s pákou rýchloupínadla.
Obrázok 3.2
Pripojte spodný diel držadla ku kosačke. Obrázok 3.3
Pripevnite kábel k držadlu pomocou plastových spôn.
Poznámka: Držadlo je výškovo nastaviteľné a na účely skladovania je možné ho celkom sklopiť.
