PL 74
FZR 2025-E
Montaż

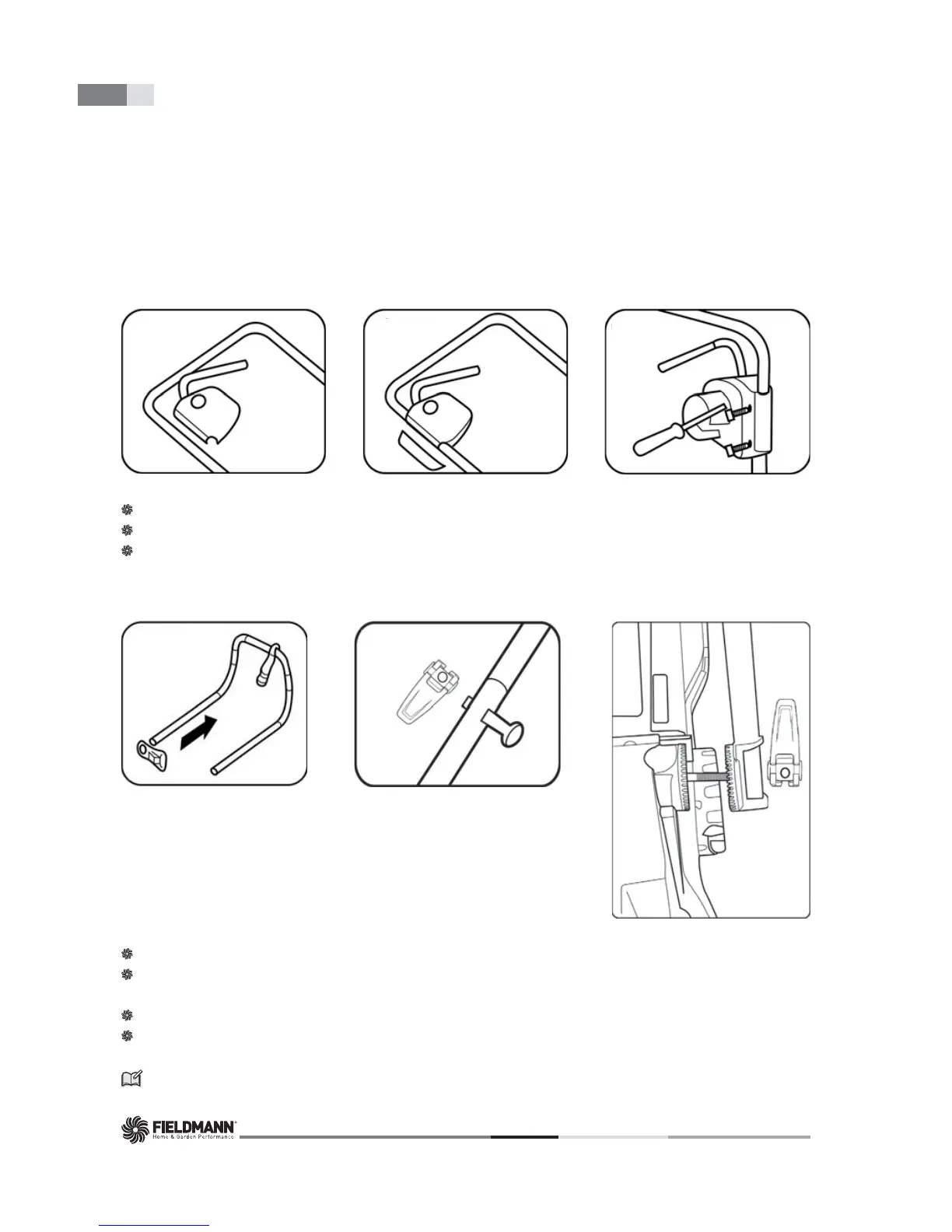

5. MONTAŻ
W celu transportu kosiarka jest dostarczana w stanie rozłożonym. Przed użyciem musi zostać złożona według
następujących kroków:
5.1 MONTAŻ MECHANIZMU URUCHAMIAJĄCEGO DO GÓRNEJ CZĘŚCI UCHWYTU
Rys. 2.3Rys. 2.2
Rys. 2.1
Przyłóż mechanizm do uchwytu patrz rysunek 2.1
Przyłóż spodnią część mocującą patrz rysunek 2.2
Połącz obie części załączonymi wkrętami i dostatecznie dokręć. Rysunek 2.3
5.2 INSTALACJA UCHWYTU
Rys. 3.3
Rys. 3.2
Rys. 3.1
Przed montażem uchwytu wsuń na górną część hak do mocowania kabla zasilającego. Rysunek 3.1
Połącz górną i dolną część uchwytu przy pomocy dołączonych śrub i nakrętek z głowicą rozetową. Rysunek
3.2
Podłącz dolną część uchwytu do kosiarki. Rysunek 3.3
Przymocuj kabel do uchwytu przy pomocy plastikowych klamer.
Uwaga: Wysokość uchwytu jest regulowana i w celu przechowywania można go całkowicie opuścić.
