5. ÖSSZESZERELÉS
A fűnyírót szállítási célból szétszerelve forgalmazzák. Használat előtt az alábbi lépéseket követve össze kell
állítani:

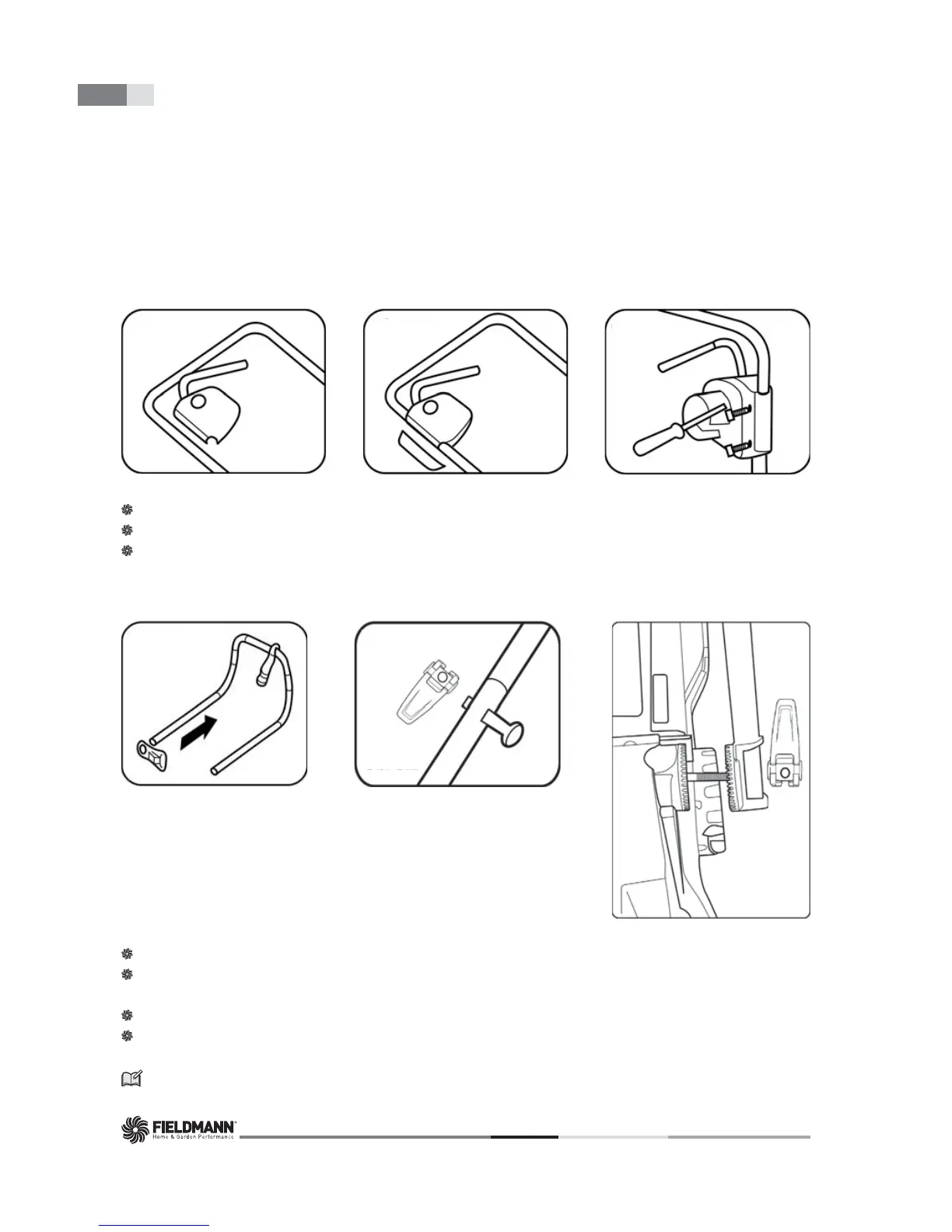

5.1 A KAPCSOLÓDOBOZ FELSZERELÉSE A FOGANTYÚ FELSŐ RÉSZÉRE
ábra 2.3ábra 2.2.
ábra 2.1
Illessze a kapcsolódobozt a fogantyúhoz ld. 2.1 ábra
Illessze hozzá az alsó biztosító részt ld. 2.2 ábra
Kösse össze a két részt a mellékelt csavarokkal, és húzza meg megfelelően. 2.3 ábra
5.2 A FOGANTYÚ ÖSSZESZERELÉSE
ábra 3.3
ábra 3.2
ábra 3.1
A fogantyú összeszerelése előtt csúsztassa be a felső részbe a tápkábelt rögzítő kampót. 3.1 ábra
Szerelje össze a fogantyú alsó és felső részét a mellékelt csavarok és gyorskioldós anyák segítségével.
3.2 ábra
Csatlakoztassa a fogantyú alsó részét a fűnyíróhoz. 3.3 ábra
A műanyag kapcsok segítségével rögzítse a kábelt a fogantyúhoz.
Megjegyzés: A kar magassága állítható, és tárolás céljára teljesen összehajtható.
