Összeszerelés
5. ÖSSZESZERELÉS

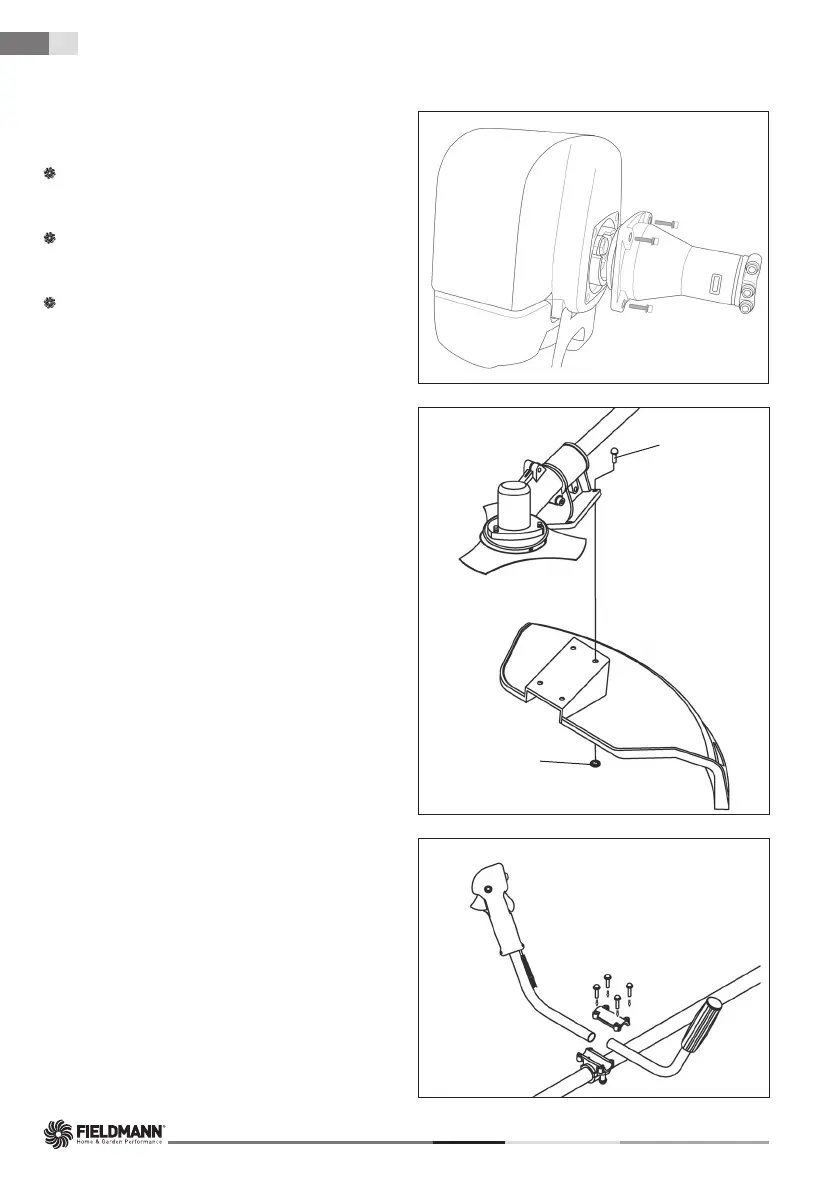

A négy mellékelt csavar segítségével erősítse
a bozótvágó motorját a tengelyhez (ld. 2. ábra).
Szerelje fel a védőfedelet a tengelyre a mellékelt
csavarok és anyák segítségével (ld. 3. ábra)
Szerelje a fogantyút a tartóra (ld. 4. ábra)
A fogantyút a tengelye mentén el lehet tolni. Így
mindenki ideális helyzetbe állíthatja a kényelmes
munkához. Az ideális pozíció kiválasztása után
húzza meg a csavarokat.
A tápkábelt rögzítse a mellékelt rögzítőszalagok
segítségével.
4. ábra
2. ábra
3. ábra
csavar
anya
