Összeszerelés

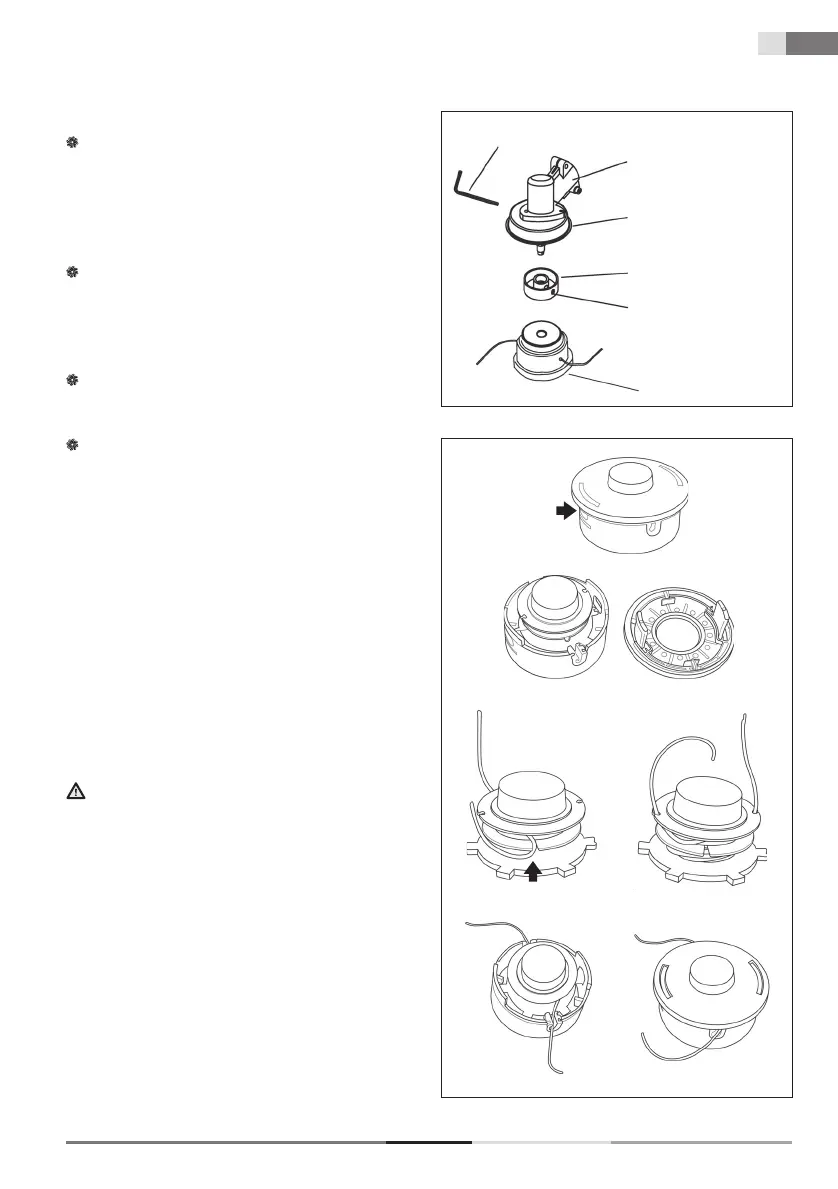

A damilfej felszerelése
Rögzítse a tengelyt a mellékelt 4 mm-es
hatszögletű kulccsal (ld. 5. ábra). Ehhez
a védőfedélen található nyílást rá kell
illeszteni a tengelyen lévő nyílásra, majd
a hatszögletű kulcsot bele kell dugni. A két nyílás
összeillesztéséhez forgassa el a védőfedelet.
Az egyes alkatrészeket a következő sorrendben
szerelje fel:
1. az A fogazott rögzítőalátétet (ez is el van látva
egy nyílással a rögzítéshez)
2. damilfej
A damilfejet csavarja fel a tengelyre az óramutató
járásával ellentétes irányban (vigyázat, fordított
menet), és alaposan húzza meg.
Vegye ki a hatszögletű kulcsot a rögzítőnyílásból.
Damilpótlás a damilfejen
1. A fej oldalán nyomja össze a fedél biztonsági
reteszeit, és vegye le a fedelet (ld. A és B ábra)
2. Vegye ki a damilfejből a tárcsát. Készítsen elő egy
kb. 2 - 3 m hosszú 2,4 mm átmérőjű damilt.
3. A damilt a közepén hajlítsa meg, és a hajlatot
rögzítse a vájatban (ld. C ábra)
4. Mindkét végét ezután tekerje fel a tárcsára,
mégpedig az óramutató járásával megegyező
irányban. A feltekert damil végeit rögzítse az
előkészített nyílásokba. (ld. D ábra)
5. A tárcsát helyezze vissza a damilfejbe, és rögzítse
a fedéllel (ld. E és F ábra)
FIGYELMEZTETÉS!
Csak jó minőségű, 2,4 mm átmérőjű nejlondamilt
használjon. A nejlondamil helyett soha nem
használjon drótot vagy dróttal merevített damilt. Csak
eredeti damilfejet használjon.
B
C
D
E F
A
5. ábra
hatszögletű kulcs 4 mm
tengely
védőburkolat
A fogazott rögzítőalátét
nyílás a rögzítéshez
damilfej
