| MEDIDOR DE TURBINA EN LÍNEA TT10A Y TT10P
MANUAL DE OPERACIÓN Y SEGURIDAD

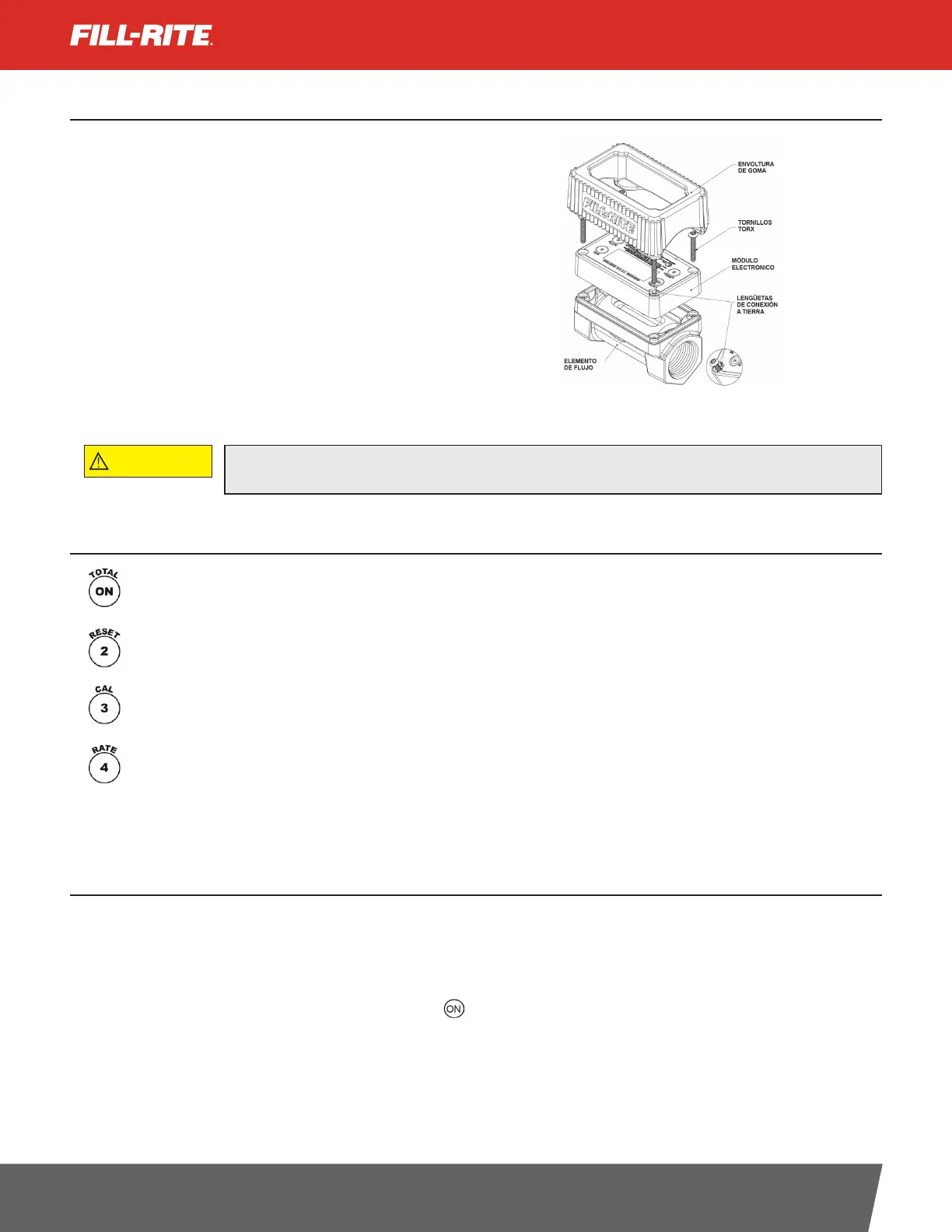

Orientación del módulo electrónico
La pantalla se puede orientar para un flujo de derecha a izquierda y de
izquierda a derecha.
1. Despegue la envoltura de goma protectora y deje a un lado.
2. Retire los 4 tornillos que sostienen el módulo electrónico, con un
destornillador Torx T-20.
3. Retire el módulo y gírelo en 180°. Asegúrese de que la almohadilla
de espuma que está debajo de las pilas se reinstale correctamente
en el caso de que se salga. Esto es fundamental para asegurarse
de que las pilas no se desconecten si el medidor se somete a una
manipulación brusca.
4. Vuelva a instalar los 4 tornillos. Estos deben estar lo suficientemente
apretados como para asentar completamente el módulo. El par de
torsión de instalación recomendado es 0,6 a 1,1 Nm (5 a 10 lb-in).
El exceso de apriete puede quebrar el módulo.
5. Vuelva a instalar la envoltura de goma protectora.
Cuando reinstale los tornillos del módulo electrónico, asegúrese de que las lengüetas de conexión a tierra estén capturadas debajo de las cabezas
de los tornillos. Esto garantiza que haya una correcta conexión a tierra y protección contra descargas estáticas cuando manipule el medidor.
PRECAUCIÓN
Funciones operacionales
• Enciende el medidor.
• Muestra el total acumulado mientras se presiona. Si el total acumulado es mayor que 9999, los números se desplazarán entre la
pantalla en grupos de 4 dígitos.
Cuando se presiona durante 3 segundos, restablece el total actual a cero. También vuelve al modo de operación normal cuando se
encuentra en modo CAL o FLSH.
Cuando se presiona durante 3 segundos, permite realizar cambios en el factor de calibración/líquido, que se muestra en la esquina inferior
izquierda. La activación reiterada incrementará el número hasta 19 y luego volverá a cero. Cuando se muestre el número deseado, presione
el botón 2 para bloquear el número nuevo y volver a la operación normal. Consulte la Tabla 1 para obtener información específica.
Cuando se presiona durante 3 segundos, se muestra el ícono RATE (Velocidad). Se mostrará la velocidad de flujo activa. Presione el botón
4 nuevamente para reanudar la operación normal. El medidor seguirá contando el volumen mientras se muestre la velocidad de flujo.
NOTA: La pantalla del medidor se apagará automáticamente después de 30 segundos de inactividad para ahorrar pilas. Se encenderá cuando el flujo
se reanude o cuando se presione cualquier botón. Ningún dato se pierde durante los períodos de inactividad.
Cambio de las unidades de medida
Las unidades de medida se pueden cambiar a onzas (OZ), pintas (PT), cuartos de galón (QT), galones (GAL) o litros (LITER) sin necesidad de recalibrar
el medidor.
1. Presione los botones 2 y 4 durante tres segundos. La pantalla mostrará la versión de firmware.
2. Presione el botón 3 . La pantalla mostrará la unidad actual.
3. Para cambiar las unidades, presione reiteradamente el botón (Encendido) hasta que se muestre la unidad deseada.
4. Presione el botón 2 para bloquear la selección. La pantalla mostrará la versión de firmware.
5. Para volver el modo de operación normal, presione el botón 2 otra vez.
6. Se mostrarán las unidades seleccionadas. El total actual o acumulado se actualizará para reflejar la nueva unidad de medida.
