| TT10A UND TT10P INLINE-TURBINENRADZÄHLER
BETRIEBS- UND SICHERHEITSANLEITUNG

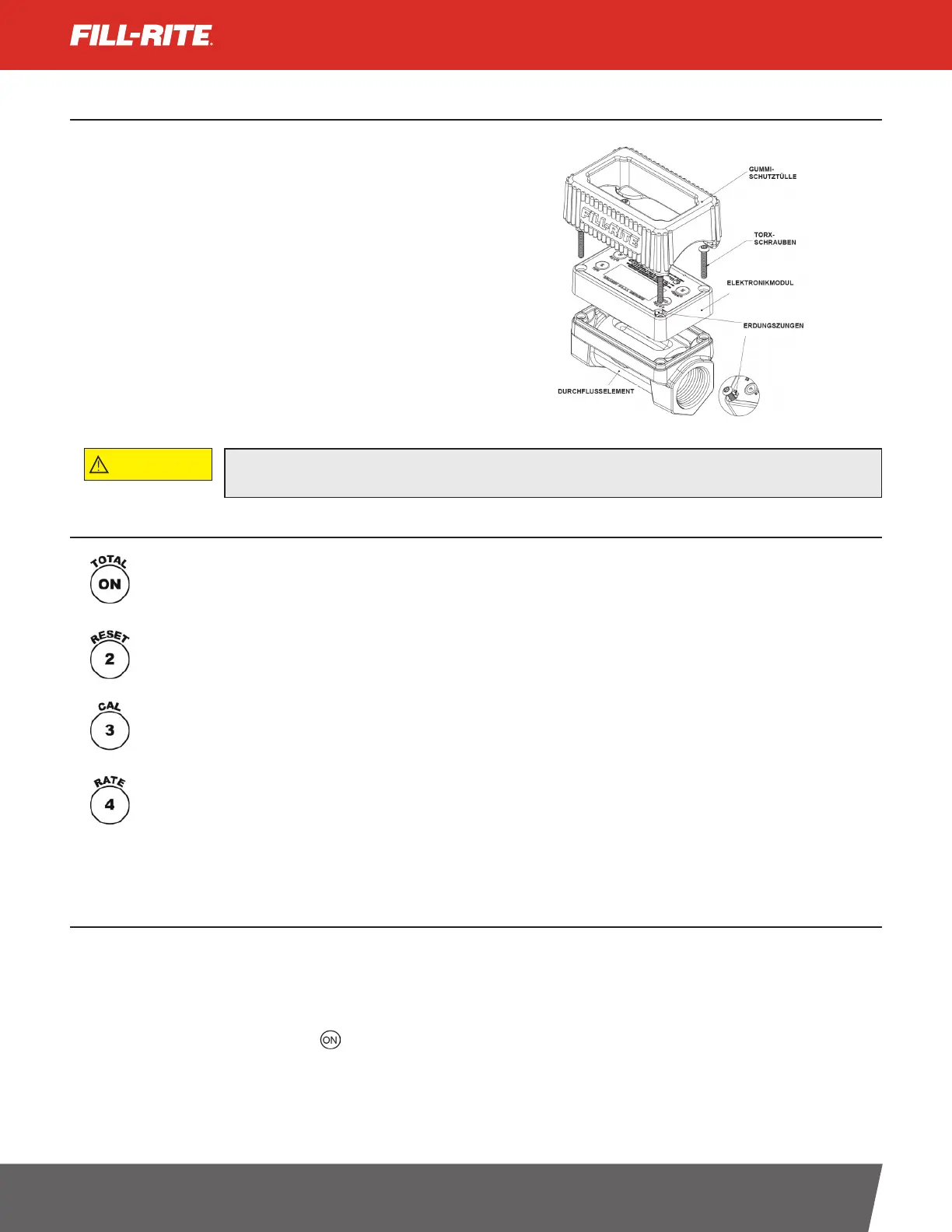

Ausrichtung des Elektronikmoduls
Die Anzeige kann für Durchfluss von rechts nach links oder links nach
rechts angeordnet werden.
1. Die Gummi-Schutztülle abziehen und zur Seite legen.
2. Die 4 Schrauben am Elektronikmodul mit einem T20
Torx-Schraubendreher entfernen.
3. Das Modul abnehmen und um 180° drehen. Darauf achten, dass
der Schaumstoffpolster unter den Batterien korrekt eingesetzt
wird, falls dieser herausfällt. Das ist entscheidend dafür, dass
die Batterien nicht verrutschen, wenn mit dem Zähler grob
umgegangen wird.
4. Die 4 Schrauben wieder anbringen. Sie müssen ausreichend
festgezogen werden, damit das Modul komplett sitzt. Das
empfohlene Anzugsmoment ist 0,6 – 1,1 Nm (5-10 in-lbs).
Bei zu starkem Festziehen kann das Modul bersten.
5. Die Gummi-Schutztülle wieder anbringen.
Beim erneuten Anbringen der Schrauben für das Elektronikmodul darauf achten, dass die Erdungszungen unter den Schraubenköpfen
aufgenommen werden. Das sorgt für vorschriftsmäßige Erdung und Schutz vor statischer Entladung beim Umgang mit dem Zähler.
VORSICHT
Betriebsfunktionen
• Schaltet den Zähler ein.
• Zeigt beim Drücken die kumulative Summe an. Wenn die kumulative Summe größer als 9999 ist, laufen die Ziffern in Gruppen von 4
quer über das Display.
Wenn sie länger als 3 Sekunden gedrückt gehalten wird, wird die aktuelle Summe genullt. Dadurch wird im Modus CAL oder FLSH auch
der normale Betriebsmodus wieder hergestellt.
Wenn sie 3 Sekunden lang gedrückt gehalten wird, wird zum CAL-Faktor (Eichfaktor/ Flüssigkeitsfaktor) gewechselt, der unten links
angezeigt wird. Wiederholtes Drücken erhöht die Zahl um jeweils 1 bis 19 und kehrt danach zu 0 zurück. Wenn die gewünschte Zahl
angezeigt wird, die Taste 2 drücken, um die neue Zahl zu übernehmen und wieder zum normalen Betrieb zurückzukehren. In Tabelle 1
sind genauere Einzelheiten angegeben.
Wenn sie 3 Sekunden lang gedrückt gehalten wird, wird das Symbol RATE angezeigt. Es wird die aktive Durchflussrate angezeigt. Die
Taste 4 noch einmal drücken, um zum normalen Betriebsmodus zurückzukehren. Der Zähler wird weiter Volumen zählen, während die
Durchflussrate angezeigt wird.
HINWEIS: Nach 30 Sekunden Inaktivität verdunkelt sich das Zähler-Display, um Batteriestrom zu sparen. Es aktiviert sich wieder, wenn wieder
Durchfluss festgestellt oder eine Taste gedrückt wird. Während inaktiver Perioden gehen keine Daten verloren.
Wechseln der Maßeinheiten
Folgende Maßeinheiten können ohne Neueichung des Zählers eingestellt werden: US-Unzen (OZ), US-Pints (PT), US-Quarts (QT), US-Gallonen (GAL)
Liter (LITER).
1. Die Tasten 2 und 4 drei Sekunden lang gedrückt halten. Das Display zeigt die Firmware-Version an.
2. Die Taste 3 drücken. Das Display zeigt die derzeitige Maßeinheit an.
3. Zum Ändern der Maßeinheit die Taste solange drücken, bis die gewünschte Maßeinheit angezeigt wird.
4. Die Taste 2 drücken, um die Auswahl zu übernehmen. Das Display zeigt die Firmware-Version an.
5. Die Taste 2 noch einmal drücken, um wieder zum normalen Betriebsmodus zurückzukehren.
6. Die ausgewählte Maßeinheit wird anzeigt. Die derzeitige oder kumulative Summe ändert sich, um die neue Maßeinheit zu berücksichtigen.
