1. Verbinden Sie die Laufschienen (16) mit dem
Verbindungsrohr (15). Verwenden Sie dafür für jede
Seite zwei Innensechskantschrauben (76) und zwei gebo-
gene Unterlegscheiben (114). Anschließend fixieren Sie
diese Einheit mit zwei Innensechskantschrauben (76),
zwei Unterlegscheiben (94) und zwei selbstsichernden
Muttern (89).
2) Verbinden Sie nun den linken Pedalarm (7) mit einer
Innensechskantschraube (71), einem Abstandshalter
(19), einer Unterlegscheibe (98) und einer selbstsichern-
den Mutter (105) am unteren beweglichen Arm.
Fahren Sie mit der rechten Seite identisch fort.
1. connect the two rails (16) with the connection tube
(15), by using two allen screws (76) and two wavy
washers (114) on each side. Finally connect the rail
assembly to the main frame with two allen screws (76),
two washers (94) and two safety nuts (89).
2. Connect the left pedalarm (7) with the lower mova-
ble arm by using a allen screw (71), a spacer (19), a
washer (98) and secure it with a safety nut (105).
Do it the same way for the right side.

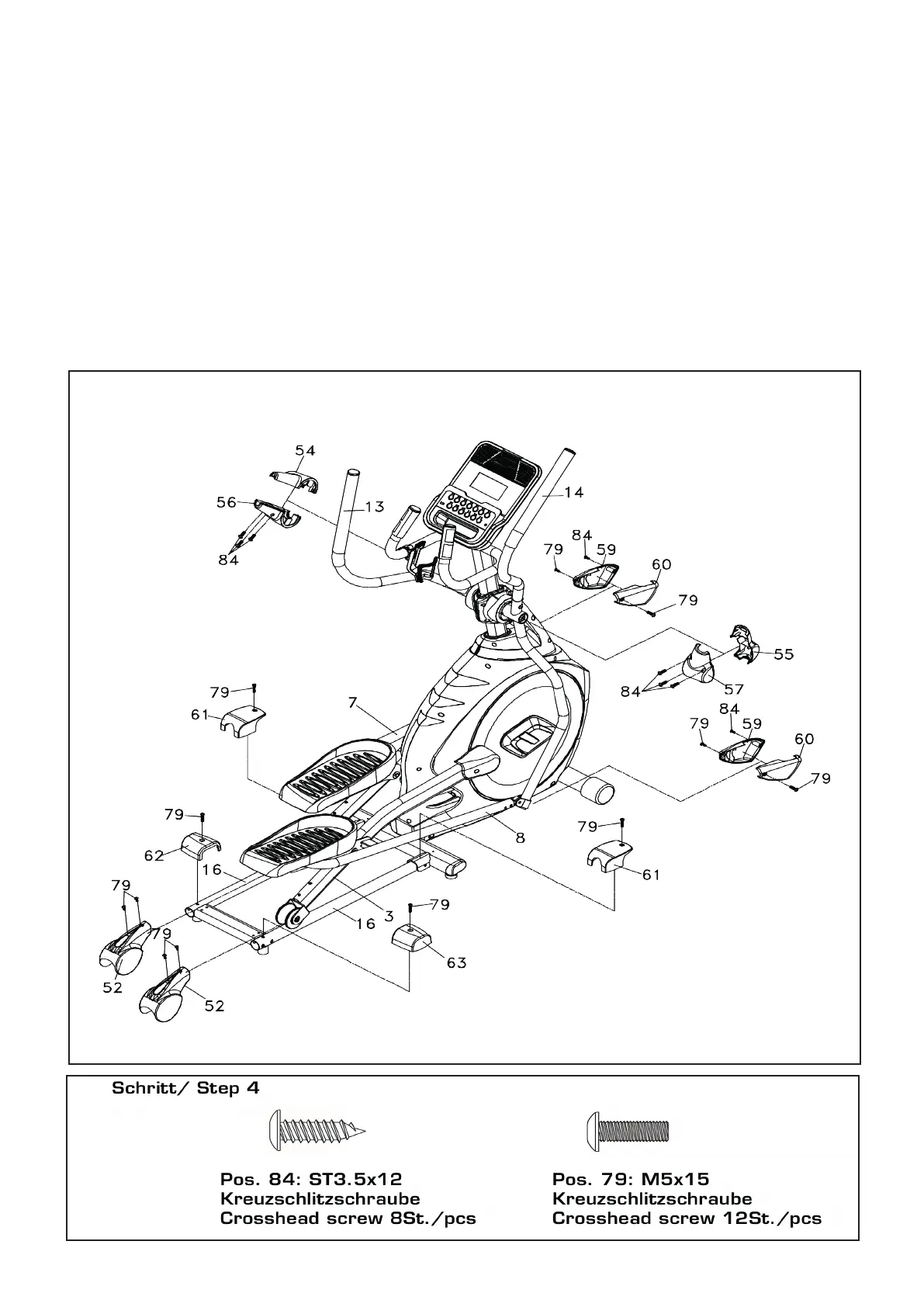

Schritt / Step 4
